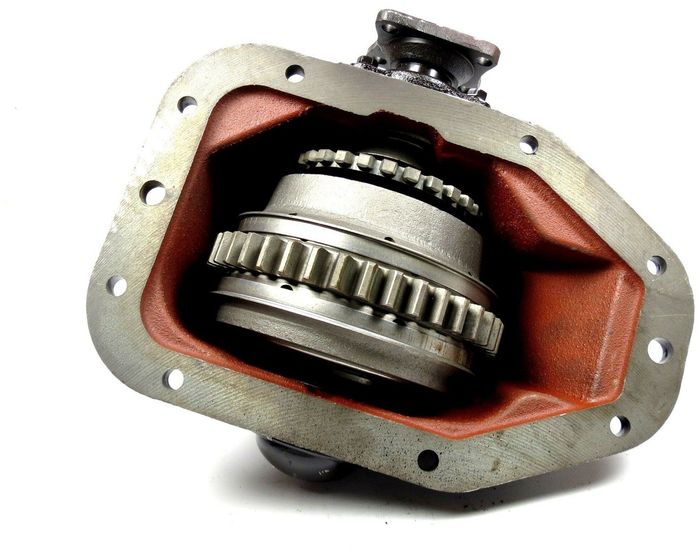

Коробка раздаточная с муфтой МТЗ-80/82 (72-1802020)

Раздаточная коробка — узел, который делает МТЗ-82 полноприводным. Артикул 72-1802020 — это раздатка в сборе с муфтой свободного хода от БЗТДиА (Бобруйск). В этой статье разберём, как она устроена, в каких режимах работает, по каким признакам определяют износ муфты и чем оригинал БЗТДиА отличается от аналога.

Место в трансмиссии МТЗ-82

На МТЗ-82 полная цепочка привода передних колёс выглядит так: КПП → раздаточная коробка → карданный вал с промежуточной опорой → передний ведущий мост. Раздаточная коробка крепится болтами к люку КПП с правой стороны на двух штифтах — она неотделима от КПП конструктивно, но является самостоятельным картером с собственным масляным объёмом.

На МТЗ-80 раздаточной коробки нет — привода ПВМ нет в принципе. На МТЗ-1221 и МТЗ-1532 раздаточной коробки тоже нет: там вместо неё стоит гидроподжимная муфта ПВМ на валу ВОМ КПП. Артикул 72-1802020 актуален только для МТЗ-82 (и аналогичных МТЗ-102).

Конструкция и муфта свободного хода

Раздаточная коробка МТЗ-82 — одноступенчатый шестерённый редуктор. Передача момента на ПВМ осуществляется через роликовую муфту свободного хода одностороннего действия. Принцип муфты: ролики заклинивают при попытке задних колёс обогнать передние (буксование задних) и выкатываются при нормальном движении или повороте, когда передние колёса проходят больший путь и должны крутиться быстрее задних.

В ранних моделях МТЗ-82 муфта управлялась механически — тягой с рычагом включения ПВМ прямо на картере раздатки. В актуальных модификациях управление гидравлическое — с кнопок на распределительном щитке в кабине.

Три режима работы

• Автоматический — муфта включает ПВМ при пробуксовке задних колёс и отключает при выравнивании скоростей. Основной рабочий режим в поле.
• Принудительное включение — ПВМ включён постоянно независимо от скольжения. Используется на тяжёлых грунтах, при трогании с места в грязи, при работе с тяжёлым навесным.
• Принудительное выключение — ПВМ отключён. Используется при транспортировке по твёрдой дороге: снижает износ шин и нагрузку на карданную передачу.

Признаки неисправности

Раздаточная коробка и муфта свободного хода дают о себе знать несколькими симптомами:

• ПВМ не включается в автоматическом режиме — муфта свободного хода засорена или ролики заклинены в «разомкнутом» положении. Иногда помогает промывка без разборки; при тяжёлом случае — замена узла.
• ПВМ постоянно включён или не отключается — ролики заклинены в «замкнутом» положении; при движении по дороге трактор «рвёт» шины и нагружает карданную передачу.
• ПВМ включается с задержкой или пробуксовывает — пробуксовка предохранительной муфты промежуточной опоры кардана или загрязнение муфты свободного хода.
• Шум и вой из раздаточной коробки — износ шестерён или подшипников внутри картера.
• Течь масла из картера раздатки — износ сальников; масло попадает на кардан и промежуточную опору.

При наличии гидроуправления дополнительно проверяют: зазор пакета дисков гидромуфты ПВМ должен быть 0,5–1 мм, каналы подачи масла — чистыми.

Оригинал БЗТДиА или аналог

Разница — почти вдвое. Раздаточная коробка в сборе с муфтой — нагруженный узел с точными допусками на ролики муфты свободного хода. Аналог под тот же артикул может отличаться качеством роликов и сепараторов. Перед покупкой аналога уточняйте производителя и срок гарантии.

Частые вопросы

Есть ли раздаточная коробка на МТЗ-80?

Нет. МТЗ-80 — задний привод, ПВМ не предусмотрен конструктивно. Раздаточная коробка стоит только на МТЗ-82 и его модификациях с полным приводом.

Нужно ли менять масло в раздаточной коробке?

Да. Раздаточная коробка имеет отдельный масляный объём; уровень масла проверяют перед каждым сезоном по контрольной пробке. Марка — та же трансмиссионная, что и в КПП. Загрязнённое масло ускоряет износ роликов муфты.
