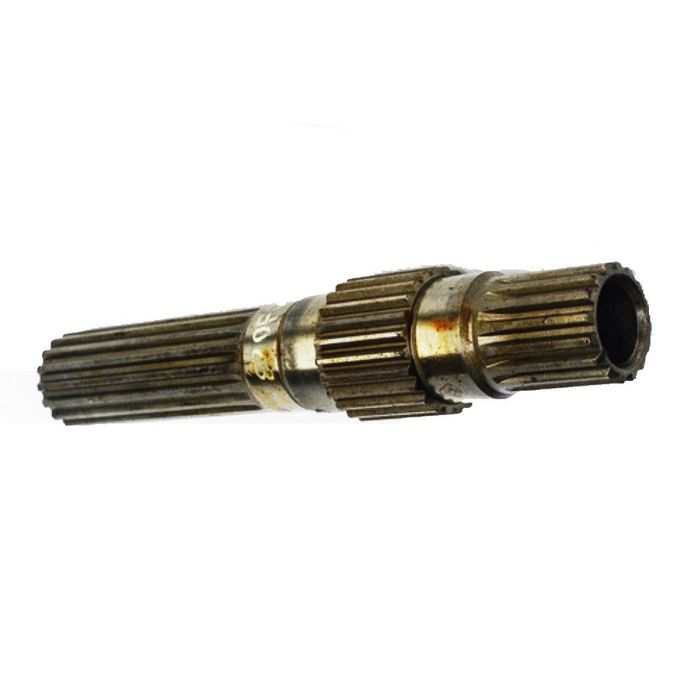

Вал ведущей шестерни заднего моста МТЗ-1221 (1221-2407541)

Артикул 1221-2407541 — вал ведущей конической шестерни главной передачи заднего моста МТЗ-1221, производство завод-МТЗ (Минск). Вал ведущей шестерни — это входной вал заднего моста, принимающий крутящий момент от КПП и передающий его через коническую шестерню на ведомую шестерню дифференциала. От точности изготовления и правильного монтажа этого вала зависят шумность заднего моста, тяга и ресурс всей трансмиссии. В этой статье разберём конструкцию, критически важные параметры зацепления и признаки, при которых вал требует замены.

Место вала в конструкции заднего моста МТЗ-1221

Задний мост МТЗ-1221 сложнее, чем у МТЗ-80/82: он оснащён планетарными колёсными редукторами вместо простых конечных передач на шестернях. В его состав входят:

• Главная передача — коническая зубчатая пара (ведущая + ведомая шестерни). Ведущая шестерня расположена на вале (артикул 1221-2407541) и принимает вращение от КПП; ведомая шестерня — на корпусе дифференциала.
• Блокирующийся конический дифференциал — распределяет момент между полуосями; на МТЗ-1523 аналогичного класса блокировка автоматическая с гидравлическим приводом.
• Планетарные колёсные редукторы — на каждом борту; значительно увеличивают момент и дорожный просвет заднего моста по сравнению с простой конечной передачей.
• Усиленные полуоси — выдерживают нагрузки от тяжёлого навесного оборудования.

Вал ведущей шестерни — прецизионная деталь: коническая шестерня нарезана непосредственно на валу или напрессована на него. Даже незначительный износ или повреждение шестерни изменяют зазор в зацеплении и быстро выводят из строя ведомую шестерню дифференциала.

Зазор зацепления: 0,2–0,4 мм

Зазор в зацеплении конических шестерён главной передачи заднего моста — критически важный параметр. Для тракторов этого класса нормативный зазор составляет 0,2–0,4 мм.

• Зазор менее 0,2 мм (тугое зацепление): шестерни перегреваются, масло выгорает на поверхности зубьев, резко ускоряется питтинговый износ. Характерный признак: задний мост горячий уже через 20–30 минут работы.
• Зазор более 0,4 мм (свободное зацепление): ударные нагрузки при смене направления тяги, шум при наборе и сбросе газа — так называемый «стук задника» при переключении передач или включении-отключении нагрузки.

Зазор регулируется прокладками под корпус подшипника ведущего вала или подбором регулировочного кольца. При замене только вала ведущей шестерни новый вал может иметь незначительно иную длину шейки — регулировку зазора выполняют заново при сборке.

Дефектовка вала

При снятии вала ведущей шестерни осматривают:

• Зубья конической шестерни: питтинг (раковины, щербины), выкрашивание, задиры на рабочих поверхностях зубьев — основания для замены. Полировка зубьев не восстанавливает прочность.
• Шейки под подшипники: задиры, выработка посадочного диаметра; проверить микрометром — отклонение более 0,03 мм → вал подлежит замене.
• Шлицевой конец вала: шлицы соединяют вал с промежуточным валом КПП. Забои, смятые шлицы, скол → замена.
• Состояние резьбы: резьба под гайку ведущего вала — проверить на срыв и нарушение геометрии.

Вибрации ПВМ и шум заднего моста МТЗ-1221 могут быть связаны с износом шлицев или задирами на посадочных поверхностях вала — эти признаки диагностируются при покачивании вала в опорах.

Шестерни меняют парой

Ведущая и ведомая шестерни главной передачи — сопряжённая пара: они притираются друг к другу в процессе эксплуатации, образуя индивидуальный профиль контакта. Установить новую ведущую шестерню (новый вал) с изношенной ведомой шестернёй — значит лишить зацепление правильного пятна контакта. Шум появляется сразу, ресурс новой ведущей шестерни сокращается в 2–3 раза. Ведущую и ведомую шестерни главной передачи заменяют только парой.

Масло заднего моста: объём и марка

Задний мост и КПП МТЗ-1221 имеют общую масляную систему; общий объём заливки при ремонте и сборке — около 40 литров трансмиссионного масла ТАп-15В или современного аналога класса GL-4 (вязкость 80W-90). При замене вала ведущей шестерни масло полностью сливают. После сборки заливают свежее масло; первую замену после разборки выполняют через 50–100 моточасов — металлическая взвесь от приработки новых шестерён оседает в масле.

Затяжка болтов корпуса

Болты крышек и корпусных деталей заднего моста затягивают моментом 100–120 Н·м. Несоблюдение момента ведёт к деформации прокладок, течам масла или изменению взаимного положения подшипниковых гнёзд, что нарушает зазор в зацеплении.

Частые вопросы

Как отличить шум от главной передачи от шума в планетарных редукторах?

Шум главной передачи (конические шестерни) зависит от нагрузки и меняется при смене тягового или тормозного режима. Шум планетарного редуктора более равномерный, не зависит от нагрузки и привязан к скорости вращения колеса. При движении накатом (педаль сцепления отпущена, нагрузка снята) шум главной передачи резко уменьшается; шум планетарного — сохраняется.

Нужно ли балансировать вал ведущей шестерни при замене?

Нет: вал ведущей шестерни — медленно вращающийся вал с конической шестернёй; его балансировка выполнена при изготовлении и не требуется при замене. Балансировка нужна только карданным валам и быстро вращающимся роторным деталям.
