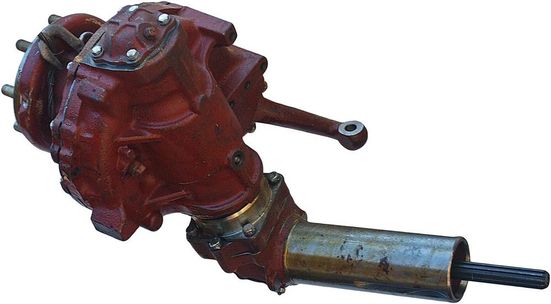

Редуктор колёсный левый МТЗ-82 (72-2308005-03)

Колёсный редуктор — ключевой узел портального переднего ведущего моста (ПВМ) МТЗ-82. Он одновременно понижает передаточное число и позволяет колесу поворачиваться на большой угол без разрыва потока крутящего момента. Артикул 72-2308005-03 — левый редуктор, 8-шпилечный фланец, производство МТЗ-Завод (Минск). В этой статье разберём устройство, передаточные числа, признаки износа и порядок ремонта.

Место в трансмиссии и конструкция

Портальный ПВМ МТЗ-82 — это ведущий мост, у которого ось вращения колёс расположена ниже оси главной передачи. Это достигается за счёт колёсных редукторов, расположенных в каждой ступице. Редукторы выполняют двойную функцию: снижают передаточное число (повышают крутящий момент на колесе) и обеспечивают угол поворота колеса без ШРУСов.

Конструкция редуктора: цилиндрический корпус, внутри которого находится вертикальный вал с двумя коническими шестернями — верхней и нижней.

• Верхняя коническая пара (i=1,27): верхняя шестерня вала входит в зацепление с шестернёй полуоси ПВМ. Здесь момент разворачивается по вертикальной оси — именно в этой точке редуктор и поворачивается вместе с колесом при рулении.
• Нижняя коническая пара (i=4,83): нижняя шестерня вала входит в зацепление с большой ведомой шестернёй, закреплённой на ступице колеса. Здесь происходит основное понижение передаточного числа.

Суммарное передаточное число 1,27 × 4,83 = 6,15. Это означает: при одном обороте полуоси ПВМ колесо делает 1/6,15 оборота. Крутящий момент на колесе возрастает пропорционально.

Различия версий: 5 шпилек, 8 шпилек, под ГОРУ

В базе представлены три исполнения колёсных редукторов МТЗ-82 — разобраться в них важно перед заказом:

Количество шпилек определяет конструкцию крепёжного фланца редуктора к рукаву моста. Редуктор с 8-шпилечным фланцем несовместим с корпусом под 5 шпилек и наоборот. Перед заказом: снимите редуктор и пересчитайте шпильки на рукаве моста или сверьтесь с документацией на свой трактор.

Модификация -08 (под ГОРУ) имеет изменённый корпус для совместимости с системой гидростатического рулевого управления — ставить её вместо -03 нельзя.

Признаки неисправности

• Шум или вой при движении с включённым ПВМ — износ конических шестерён или подшипников редуктора. Характерно: шум нарастает при увеличении нагрузки на ПВМ и снижается при его отключении.
• Течь масла в зоне редуктора — изношены манжеты вертикального вала или сальники ступицы. Работа с течью критична: при потере масла перегрев и разрушение шестерён наступают за 20–50 моточасов.
• Люфт или стук при повороте — увеличенный зазор в конических парах или разрушение подшипников.
• Металлическая стружка в масле ПВМ — тяжёлый износ шестерён; после обнаружения — немедленная разборка и дефектовка.
• Перегрев редуктора — недостаток масла, перетянутое зацепление при прошлом ремонте или изношенные подшипники.

Разборка и дефектовка

Перед работой: слить масло из бортового редуктора и картера моста. Болты крепления корпуса редуктора к рукаву моста откручивают ключом 14–17 мм; при прикипании — WD-40 и съёмник для ступиц. Редуктор снимают в сборе.

Разборка: снять крышки подшипников, выпрессовать вал с шестернями съёмником (не выбивать молотком — повредите посадочные места). Демонтировать подшипники съёмником.

Дефектовка:

• зубья шестерён — осмотр на сколы, выкрашивание, сильную выработку рабочей поверхности;
• подшипники — вручную проверить вращение: без люфта и посторонних шумов;
• поверхности валов под манжеты — глубокие риски быстро разрушают новую манжету; вал с рисками — шлифовка или замена;
• посадочные места подшипников в корпусе — не должны быть разбиты или иметь выработку.

Сборка и нормы

При сборке:

• все сальники (манжеты) заменить на новые — при разборке менять обязательно;
• подшипники и сальники запрессовывать только через оправку, упираясь в наружную обойму подшипника или металлический корпус манжеты (не по сепаратору и не по резиновой части);
• болты фланца затянуть крест-накрест моментом 50–70 Н·м.

После сборки: вал должен вращаться плавно, без заеданий и аномального люфта. Залить свежее трансмиссионное масло в бортовые редукторы и картер моста до уровня контрольных пробок. Масло: ТАД-17и или SAE 80W-90, объём ПВМ МТЗ-82 — около 2–3 л. Уровень проверять каждые 250 моточасов.

Полный ремонт переднего моста МТЗ-82 (разборка, дефектовка, замена подшипников и сальников, регулировка) занимает в хозяйстве 16–24 часа, в сервисе 6–12 часов.

Частые вопросы

Меняют ли левый и правый редукторы парой?

Необязательно — если дефект только у одного. Но если оба редуктора имеют одинаковый пробег и у одного уже началось разрушение шестерён, второй нередко в сопоставимом состоянии. При полном ремонте моста дешевле сменить оба, чем вскоре разбирать снова.

Есть ли аналоги для 72-2308005-03?

В базе аналоги по данному артикулу не представлены — только оригинал МТЗ-Завод. Редуктор — прецизионный узел с точными допусками на зазор конических пар; некачественный аналог быстро выходит из строя с шумом и выкрашиванием зубьев.
