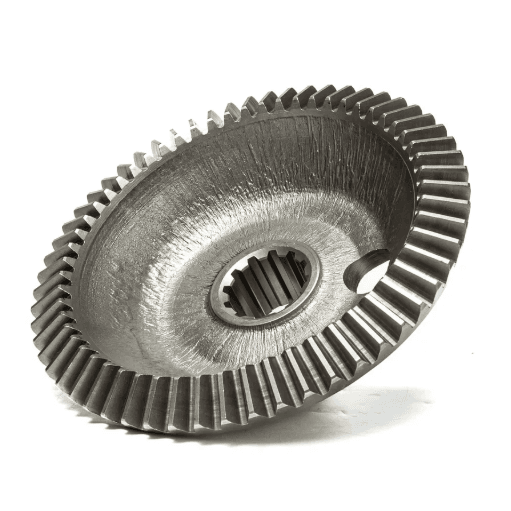

Шестерня ведомая главной передачи ПВМ МТЗ-82 (72-2308062)

Ведомая коническая шестерня главной передачи переднего ведущего моста МТЗ-82, производство МТЗ-Завод (Минск). Это одна из двух шестерён конической пары с передаточным числом 2,18, через которую весь крутящий момент ПВМ передаётся от карданного вала к дифференциалу. В этой статье разберём устройство конической пары, признаки износа, регулировочный зазор и почему замена только одной шестерни — ошибка.

Место в трансмиссии: что такое главная передача ПВМ

Главная передача ПВМ МТЗ-82 — первый редуктор переднего ведущего моста. Она расположена в центральном корпусе ПВМ и состоит из двух конических шестерён со спиральными зубьями:

• Ведущая шестерня расположена поперёк балки моста и через фланец соединена с карданным валом, который приходит от раздаточной коробки КПП.
• Ведомая шестерня (72-2308062) повёрнута под углом 90° к ведущей и соединена с корпусом дифференциала ПВМ.

Передаточное число пары 2,18 (ведомая шестерня имеет в 2,18 раза больше зубьев, чем ведущая). Это означает: за 2,18 оборота карданного вала ПВМ дифференциал делает 1 оборот. Крутящий момент при этом возрастает в 2,18 раза. Далее дифференциал распределяет момент на колёсные редукторы (i=6,15 у каждого), так что суммарная редукция ПВМ составляет 2,18 × 6,15 ≈ 13,4.

Признаки износа конической пары

• Вой или гул ПВМ при движении, нарастающий под нагрузкой — характерный звук конических шестерён с выработанным пятном контакта или увеличенным зазором.
• Металлическая стружка при сливе масла из картера ПВМ — тяжёлый износ зубьев; при обнаружении немедленная разборка и дефектовка.
• Изменение пятна контакта зубьев — при разборке нанести краску на зубья и вручную прокрутить пару: пятно должно располагаться по центру рабочей поверхности зуба. Сдвинутое или полосатое пятно — неправильный зазор или критический износ.
• Удары или стук при включении ПВМ — большой люфт в паре; нормальный боковой зазор в зацеплении 0,08–0,15 мм.

Если после правильного ремонта пары с выставленным зазором шум не устранён — шестерни выработали посадочные поверхности подшипников, которые надо менять.

Правило пары: почему нельзя менять шестерни по одной

Ведущая и ведомая шестерни конической пары ПВМ прирабатываются вместе в процессе эксплуатации: зубья образуют индивидуальное пятно контакта. При замене только ведомой шестерни новая деталь попадает в зацепление с изношенной ведущей — пятно контакта сместится, зазор невозможно выставить корректно, и новая шестерня изнашивается в несколько раз быстрее.

Правило: шестерни главной передачи ПВМ меняют только парой — ведущую вместе с ведомой. Исключение — замена шестерни на новую при полностью новой паре с завода; в этом случае обе детали одновременно новые.

Разборка и регулировка зазора

При разборке главной передачи ПВМ МТЗ-82:

1. Слить масло из картера ПВМ и бортовых редукторов.
2. Открутить крышку корпуса на 10–12 болтах ключом 14–17 мм.
3. Маркировать положение ведомой шестерни относительно корпуса дифференциала перед снятием — чтобы сохранить прилегание при установке старой пары.
4. Выпрессовать стакан подшипников ведущей шестерни: вкрутить два болта в специальные резьбовые отверстия как выгонки, равномерно ввинчивать до выхода стакана.

Регулировка зазора при сборке: зазор в конической паре 0,08–0,15 мм выставляют добавлением или убиранием регулировочных прокладок под стакан подшипников ведущей шестерни, либо подтяжкой регулировочной гайки. Проверяют щупом между зубьями. Болты крышки затянуть моментом 50–70 Н·м.

После сборки обкатка: первые 10 часов — без нагрузки и на малой скорости с включённым ПВМ; затем нагрузку увеличивать постепенно. Неверный зазор или недостаток масла могут вывести пару из строя за 50–100 моточасов.

Оригинал или аналог

Разница почти втрое. Коническая пара главной передачи ПВМ — один из наиболее нагруженных узлов трактора: работает под полным крутящим моментом карданного вала. Неточная геометрия зубьев или отклонение твёрдости поверхности у аналога проявляется питтингом и выкрашиванием зубьев в первые сезоны. При покупке аналога — уточнять производителя и убедиться в наличии гарантии.

Частые вопросы

Можно ли купить только ведомую шестерню и не менять ведущую?

Технически установить можно, но не рекомендуется: прирабатывание пары нарушится, и новая шестерня ускоренно износится. Правильный подход — менять парой. Если бюджет ограничен, сначала проверьте состояние ведущей шестерни — при хорошем пятне контакта и малом износе её зубьев одиночная замена ведомой теоретически допустима, но риски высоки.

Как понять, что причина шума именно в конической паре, а не в колёсных редукторах?

Включить ПВМ на прямолинейном движении: если шум нарастает, выключить ПВМ — при исчезновении шума он идёт из привода ПВМ в целом. Затем посмотреть, на каком участке скорости он сильнее: постоянный вой под нагрузкой указывает на коническую пару; стук при повороте рулём — скорее на колёсные редукторы.
