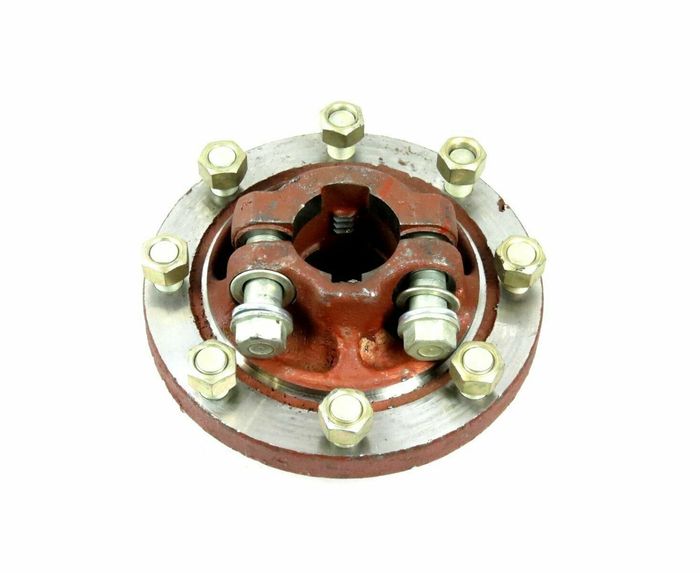

Ступица задняя МТЗ-80/82 (50-3104010-А СБ)

Артикул 50-3104010-А СБ — задняя ступица МТЗ-80/82 в сборе с болтами крепления колеса. Ступица — центральный элемент задней ходовой части: она насажена на полуось и через неё крутящий момент от трансмиссии передаётся на задние колёса. Особенность конструкции МТЗ — ступица участвует и в регулировке задней колеи. В этой статье разберём устройство, что входит в поставку «в сборе», порядок снятия и установки и нормы затяжки.

Конструкция и место в задней ходовой части

Задняя ступица МТЗ — это чугунный или стальной корпус с конической посадочной поверхностью, которая садится на хвостовик полуоси. Крепление ступицы на полуоси — шпонка, вкладыши и четыре болта. На посадочном месте полуоси выполнены паз под шпонку и зубчатая рейка для регулировочного червяка: именно вращение червяка перемещает ступицу вдоль полуоси и меняет задний вылет колеса — то есть колею.

Наружный фланец ступицы имеет запрессованные болты (шпильки), на которые одевается диск колеса и затягивается гайками. «В сборе» означает, что болты уже запрессованы в ступицу на заводе — при покупке отдельных болтов и их запрессовке на месте требуется пресс и точное соблюдение вылета.

Регулировка задней колеи

Задняя колея МТЗ-80/82 изменяется в диапазоне от 1 400 до 2 100 мм бесступенчато — без дополнительных проставок. Обе ступицы перемещаются независимо по своим полуосям в пределах длины зубчатой рейки.

Порядок изменения колеи:

1. Отвернуть болты крепления ступицы на 3–5 оборотов (полностью не выкручивать).
2. Снять крышку червяка ступицы.
3. Вращать червяк в нужную сторону — ступица перемещается вдоль полуоси. Крутить плавно, без ударов.
4. Установить ступицу на нужном делении, поставить крышку червяка.
5. Затянуть болты ступицы до отказа (моментом по норме).

При установке сдвоенных колёс или проставок стандартные болты заменяют на болты, увеличенные на 35 мм: снять колесо, выпрессовать короткие болты, запрессовать длинные из комплекта проставки.

Снятие и установка ступицы

Для снятия: поднять трактор, снять колесо, отпустить болты ступицы, снять чистики и регулировочные шайбы. Ступица снимается с полуоси съёмником — конусное посадочное место держит её плотно; без съёмника её можно освободить лёгкими ударами молотка через деревянную проставку по торцу фланца, равномерно по окружности.

При установке новой ступицы: совместить шпоночный паз с пазом на полуоси, установить шпонку, надеть ступицу, завести болты крест-накрест. Момент затяжки болтов ступицы — 250–300 Н·м. После затяжки проверить свободное вращение: ступица не должна иметь видимого торцевого или радиального биения.

Признаки износа и когда менять

• Люфт колеса при покачивании — изношена посадочная поверхность ступицы на полуоси или разбита шпоночная канавка. При значительном люфте возможно биение и неравномерный износ шин.
• Износ болтов крепления колеса (срыв резьбы или деформация) — болты не выкручиваются и не заменяются в сборе; нужна ступица с новыми болтами или перепрессовка.
• Трещина фланца ступицы — основание для немедленной замены; трещина в зоне болтовых отверстий при нагрузке расширяется и приводит к отрыву колеса.

Аналог: оригинал в базе не представлен

В базе по артикулу 50-3104010-А СБ присутствует только аналог (5 820,00 руб.) — оригинальная ступица от МТЗ-Завода в базе не числится. При покупке аналога задней ступицы — прецизионного узла с посадочным конусом под полуось — следует убедиться в точности геометрии конусного посадочного места: отклонение конуса приводит к неплотной посадке и биению колеса. Рекомендуется покупать у поставщика с гарантией и проверкой совместимости с конкретным тракторным номером полуоси.

Частые вопросы

Меняют ли заднюю ступицу парой или по одной?

По одной — при дефекте только одной. Ступицы не являются сопряжёнными деталями и независимы. Но при перегоне с повреждёнными болтами или трещиной фланца лучше менять обе — обычно износ симметричен.

Нужны ли специальные инструменты для замены?

Съёмник ступиц — желательно. Без него ступицу снимают через деревянную проставку, что дольше и рискованнее. Для запрессовки нужен пресс или тяжёлая оправка. Динамометрический ключ на 250–300 Н·м при затяжке обязателен.
