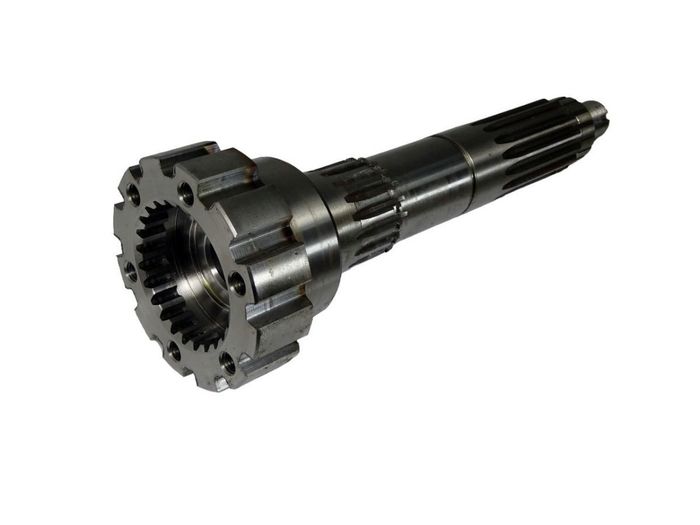

Вал редуктора ВОМ МТЗ-1025/1221 (1025-4202012-А)

Артикул 1025-4202012-А — вал редуктора вала отбора мощности (ВОМ) для тракторов МТЗ-1025 и МТЗ-1221, производство БЗТДиА (Бобруйский завод тракторных деталей и агрегатов). ВОМ — задний вал отбора мощности — предназначен для привода навесного и прицепного оборудования (измельчители, косилки, опрыскиватели, насосы). На МТЗ-1221 ВОМ устроен иначе, чем на МТЗ-80/82: он включает планетарный редуктор с управляемой муфтой. Вал редуктора ВОМ — одна из ключевых деталей этого редуктора. В этой статье разберём место вала в системе ВОМ, его связь с приводом ПВМ, нормы износа шлицев и порядок замены.

ВОМ МТЗ-1221: планетарный редуктор

На МТЗ-80/82 задний ВОМ — простой фрикционный механизм с фиксированным передаточным числом. На МТЗ-1221 конструкция усложнена: задний ВОМ включает планетарный редуктор, что обеспечивает две скорости вращения хвостовика (540 и 1000 об/мин) и управляемое включение/отключение через гидроцилиндр. Состав узла ВОМ МТЗ-1221:

• Планетарный редуктор (солнечная шестерня, сателлиты, коронная шестерня).
• Вал с хвостовиком (1025-4202012-А) — центральный вал редуктора, несущий хвостовик с наружными шлицами.
• Тормозные ленты — фиксируют или освобождают элементы планетарного ряда для переключения режима.
• Гидроцилиндр управления и муфта переключения привода.

Хвостовик: 8 или 21 шлиц

Хвостовик вала ВОМ МТЗ-1221 может быть выполнен в двух стандартах по числу шлицев:

• 8 шлицев — стандарт для ВОМ 540 об/мин (исторический «советский» стандарт, хвостовик 1 3/4 дюйма, Z=8).
• 21 шлиц — стандарт для ВОМ 1000 об/мин (международный стандарт ISO, хвостовик 1 3/4 дюйма, Z=21).

Большинство современных навесных орудий рассчитано на 540 об/мин (Z=8), часть — на 1000 об/мин (Z=21). Оба стандарта имеют одинаковый наружный диаметр, поэтому внешне хвостовики похожи — перепутать стандарты легко. Перед заказом вала уточните, сколько шлицев у хвостовика снятой детали — подсчитайте вручную или по каталогу трактора.

Связь ВОМ и привода ПВМ на МТЗ-1221

На МТЗ-1221 привод ПВМ конструктивно связан с валом ВОМ КПП: венец ведущей шестерни привода ПВМ постоянно соединён с венцом шестерни на валу привода ВОМ. Включение полного привода осуществляется гидроподжимной фрикционной муфтой, которая соединяет линию ПВМ с этим же валом. Это означает, что неисправности вала редуктора ВОМ могут косвенно влиять и на работу ПВМ — характерный симптом: нестабильное включение полного привода при нормально работающем ВОМ.

Диагностика вала: шлицы и посадочные поверхности

Вал редуктора ВОМ нагружен значительно: при работе с измельчителем или насосным агрегатом момент на ВОМ может достигать 70–80% от номинального момента двигателя. Основные дефекты вала:

• Износ шлицев хвостовика: диагностируется покачиванием насаженной карданной вилки. Допустимый износ шлицев — до 0,5 мм; при большем износе вал меняют. Карданная вилка орудия на изношенном хвостовике болтается, при ударных нагрузках скалывает зубья или срывает фиксирующую чеку.
• Задиры на шейках под подшипники: от недостаточной смазки или попадания грязи. Небольшие задиры полируют наждачной бумагой 1000–1500 зернистости; при глубоких — вал меняют.
• Повреждения шлицев под планетарный ряд: при срыве шлицев внутри редуктора ВОМ перестаёт передавать момент или заклинивает.

Смазка и регламент

Шлицы хвостовика вала ВОМ МТЗ-1221 смазывают Литол-24 каждые 60 моточасов — при установке карданного вала орудия. Недостаток смазки — главная причина ускоренного износа шлицев: без смазки карданная вилка прикипает к хвостовику, при снятии орудия вал тянется вместе с вилкой, шлицы получают бороздки от вырыва.

Демонтаж вала ВОМ

Для замены вала редуктора ВОМ:

1. Слить около 40 л масла из КПП и заднего моста МТЗ-1221 — редуктор ВОМ находится внутри масляного картера.
2. Снять заднюю крышку картера.
3. Снять тормозные ленты ВОМ (фиксируются болтами кронштейнов).
4. Снять вал ВОМ вместе с элементами планетарного редуктора в сборе — детали планетарного ряда могут рассыпаться, запомнить или зарисовать порядок сборки.
5. Осмотреть вал, подшипники и элементы планетарного ряда.

БЗТДиА как производитель

БЗТДиА (Бобруйский завод тракторных деталей и агрегатов, г. Бобруйск, Беларусь) — белорусское предприятие, производящее запасные части и агрегаты для тракторов серии Беларус. БЗТДиА является одним из официальных поставщиков запчастей для МТЗ: детали проходят аттестацию и применяются в официальных дилерских сервисах. В ценовом диапазоне БЗТДиА традиционно занимает нишу между МТЗ-Заводом и неизвестными аналогами.

Частые вопросы

Как понять, что шлицы хвостовика изношены без снятия вала?

Снять карданную вилку орудия с хвостовика и покачать её руками — при осевом и боковом люфте более 0,5–0,8 мм износ очевиден. Второй признак: вилка не фиксируется чекой в кольцевой канавке или чека болтается. При установке вилки с натягом (вилка «не лезет» — характерно для изношенного, частично скошенного шлица) — вал также требует замены.

Можно ли работать на ВОМ при небольшом износе шлицев?

При износе до 0,3 мм и лёгких орудиях (косилки, опрыскиватели без ударных нагрузок) — допустимо при регулярной смазке. При ударных нагрузках (измельчитель, роторная борона) — нет: удары ускоряют износ и возможно скалывание.
