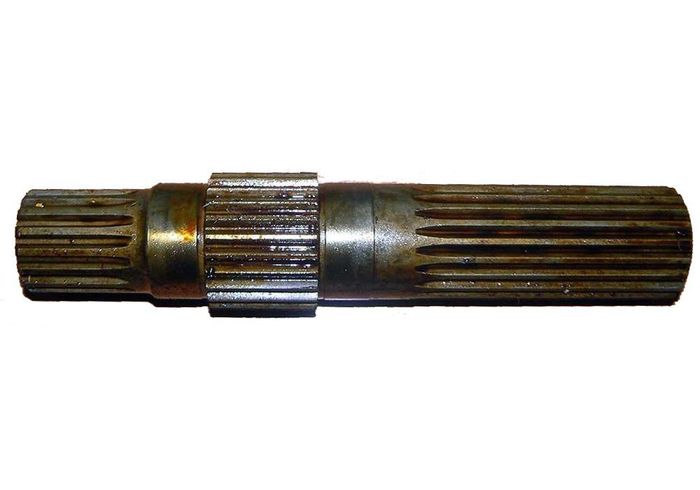

Вал тормоза 2-дискового левый МТЗ-1021 (1221-2407053)

Артикул 1221-2407053 — вал тормозного механизма левой стороны для тракторов МТЗ-1021/1025 с двухдисковым тормозом заднего моста, производство завод-МТЗ (Минск). Вал тормоза — это шлицевой вал, на котором сидят фрикционные диски тормозного пакета; именно через него крутящий момент от бортовой передачи передаётся на диски при торможении. «Левый» — для тормозного механизма левого борта; правый вал — отдельная деталь с иным артикулом. В этой статье разберём место вала в дисковом тормозе, чем «двухдисковый» отличается от «трёхдискового», и как оценить состояние шлицевой поверхности.

Конструкция дискового тормоза заднего моста

На тракторах МТЗ «тысячной» серии тормозной механизм расположен в заднем мосту — тормоза установлены на ведущих шестернях бортовых передач. Это внутренние тормоза заднего моста: они находятся внутри картера трансмиссии, защищены от грязи и внешних воздействий. Тормоз состоит из пакета дисков — ведущих (связанных с вращающимся валом) и ведомых (связанных с корпусом). При нажатии на педаль нажимной механизм сжимает пакет — ведущие диски тормозят ведомые.

Вал тормоза — шлицевой вал, на котором сидят ведущие фрикционные диски; другой конец вала связан с валом ведущей шестерни бортовой передачи. Таким образом, торможение останавливает именно этот вал — и через него замедляет бортовую шестерню и затем колесо.

Двухдисковый vs трёхдисковый тормоз

МТЗ-1021/1025 и МТЗ-1221 — близкие по компоновке, но разные по мощности тракторы. Тормоза у них различаются числом дисков в пакете:

Большее число дисков обеспечивает большую тормозную площадь при той же нажимной силе — это необходимо для более тяжёлого и мощного МТЗ-1221. На МТЗ-1021/1025 двухдисковой схемы достаточно: трактор легче, тяговое усилие меньше. Детали тормозного пакета (валы, диски, нажимные механизмы) между 2-дисковой и 3-дисковой схемами несовместимы — у них разная длина вала и разное число пазов под диски.

Диагностика вала: шлицы

Вал тормоза работает в относительно лёгких условиях по нагрузке (диски небольшие, давление при торможении умеренное), но в неблагоприятных по загрязнению: сухой тормоз допускает попадание пыли и продуктов износа фрикционного материала. При каждой разборке тормозного механизма необходимо проверить шлицевую поверхность вала:

• Износ шлицев: при износе свыше 0,5 мм диски начинают болтаться на шлицах — тормоз «схватывает» не мгновенно, тормозной путь увеличивается. Аналогичный норматив (0,5 мм) применяется для шлицевых валов трансмиссии в той же серии.
• Задиры и надиры: от попадания посторонних частиц в тормозной пакет; поверхность зачищают мелким наждаком — при глубоких задирах вал меняют.
• Изгиб вала: проверяется индикатором; изогнутый вал создаёт неравномерный зазор в пакете дисков и вибрацию при торможении.

Разборка тормозного механизма

Порядок разборки тормозного механизма заднего моста (для МТЗ-1021/1025/1523 — принципиально аналогичен):

1. Установить трактор на ровной площадке, зафиксировать колёса противооткатными упорами.
2. Поднять заднюю часть трактора, установить на надёжные опоры.
3. Снять защитный кожух тормозного механизма (4–6 болтов).
4. Последовательно снять нажимные диски, фрикционные диски, шарики и пружины, запомнив их порядок расположения. Пружины под давлением — работать осторожно, в перчатках.
5. Извлечь вал тормоза.
6. Осмотреть шлицы, измерить их износ штангенциркулем.

При сборке фрикционные диски устанавливают в строгом порядке: нажимной диск — фрикционный диск — промежуточный диск — фрикционный диск — отжимной диск. Перепутать порядок не допускается — тормоз не сработает корректно.

Особенности мокрого тормоза (МТЗ-1523)

На МТЗ-1523 применяется «мокрый» тормоз — диски работают в масляной ванне. При обслуживании мокрого тормоза перед работой необходимо убедиться, что давление в пневмосистеме сброшено через клапан конденсата. Толщина фрикционных дисков мокрого тормоза МТЗ-1523 — не менее 3–4 мм; при меньшей толщине диски меняют. Уплотнения кожуха при снятии не повреждать — иначе после сборки будут течи масла.

После замены дисков на МТЗ-1221 с гидравлическими тормозами нужно проверить уровень тормозной жидкости в системе и при необходимости прокачать тормоза.

«Левый» и «правый»: почему разные артикулы

Тормозной вал левого и правого борта может иметь зеркальную компоновку шлицевого конца или различаться по длине (из-за несимметричного расположения элементов в картере). Использовать левый вал на правой стороне — нельзя. Правый вал имеет другой артикул; при заказе обязательно уточняйте сторону установки.

Частые вопросы

Как понять, что дело именно в вале, а не только в фрикционных дисках?

При разборке тормоза осмотрите вал первым делом: если шлицы изношены или с задирами — диски «ходят» на неплотном шлицевом соединении и изнашиваются ускоренно. Менять только диски при изношенном вале бессмысленно — диски прослужат вдвое меньше нормы. Диагноз: сильно изношенные диски при коротком сроке после последней замены → вероятная причина именно износ шлицев вала.

Подходит ли 1221-2407053 на МТЗ-1025 или только на 1021?

МТЗ-1021 и МТЗ-1025 — ближайшие родственники по трансмиссии; МТЗ-1025 является фактически модернизацией МТЗ-1021. Артикулы на ряд деталей у них совпадают. Перед заказом уточните у поставщика с номером трактора — или проверьте по каталогу МТЗ-1025 отдельно.
