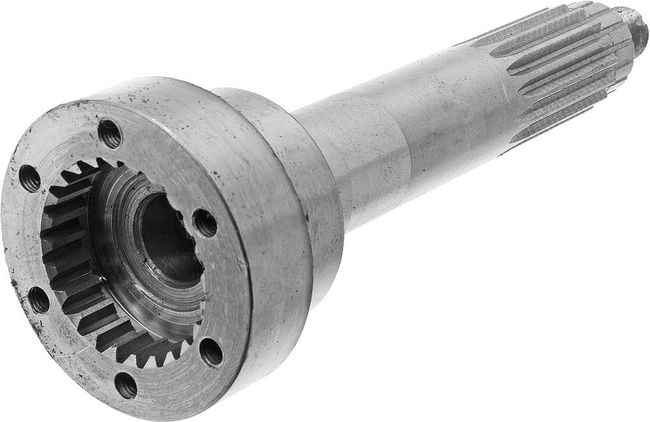

Вал внутренний ВОМ МТЗ-1221 (1221-4202017)

Артикул 1221-4202017 — внутренний вал редуктора вала отбора мощности МТЗ-1221, производство БЗТДиА (Бобруйский завод тракторных деталей и агрегатов). Редуктор ВОМ МТЗ-1221 содержит несколько валов: вал редуктора (с зубчатым венцом планетарного ряда) и внутренний вал — промежуточный связующий вал внутри корпуса. «Внутренний» вал не выходит наружу; его задача — передавать вращение от планетарного ряда к выходному хвостовику. В этой статье разберём место детали в редукторе ВОМ, что изнашивается первым и как добраться до вала при замене.

Три вала в редукторе ВОМ МТЗ-1221

Задний ВОМ МТЗ-1221 устроен иначе, чем на МТЗ-80/82. На 1221 это полноценный управляемый планетарный редуктор с гидравлическим включением и двумя скоростными режимами (540 и 1000 об/мин). В нём работают три основных вала:

1. Вал привода ВОМ («вал корпуса сцепления», 85-1601026) — принимает вращение от двигателя через привод независимого ВОМ, ещё до основного сцепления; связан с ведущей шестернёй планетарного ряда.
2. Вал редуктора ВОМ (1025-4202012-А) — вал внутри планетарного ряда, связан с коронной шестернёй или водилом (зависит от конструкции); через тормозные ленты меняется режим ВОМ.
3. Внутренний вал ВОМ (1221-4202017) — соединяет планетарный ряд с выходным хвостовиком; «внутренний» — потому что не виден снаружи, находится целиком внутри корпуса ВОМ.

Аналогичный по функции вал для МТЗ-80/82 выпускается под артикулом 80-4202017-Б («вал внутренний ВОМ нового образца, 1 шлиц короткий», цена 4 711,29 руб.) — на 1221 деталь крупнее и имеет иные посадочные размеры, отсюда отдельный артикул 1221-4202017.

Признаки неисправности внутреннего вала

• Стук или вибрация при включённом ВОМ: на холостом ходу тихо, под нагрузкой появляется металлический стук из зоны задней крышки трактора — характерно для изношенных или повреждённых шлицев внутреннего вала.
• ВОМ вращается, но не передаёт момент: разрушение шлицев или срыв шпоночного соединения; орудие не работает при вращающемся хвостовике.
• Заклинивание редуктора ВОМ: вал заклинивает вместе с подшипниками — в масле картера ВОМ можно обнаружить металлическую стружку крупной фракции.

Доступ к валу: снятие через заднюю крышку

Для демонтажа внутреннего вала ВОМ МТЗ-1221:

1. Слить масло из заднего моста и КПП (~40 л) — масляная система общая.
2. Снять заднюю крышку корпуса КПП/ВОМ.
3. Снять тормозные ленты ВОМ (болты кронштейнов тормозных лент).
4. Последовательно извлечь вал ВОМ (хвостовик), элементы планетарного ряда и внутренний вал. Порядок разборки зафиксировать: детали планетарного ряда при рассыпании легко перепутать.
5. Осмотреть вал: шлицы, шейки под подшипники, следы питтинга или задиров.

Нормы: шлицы и смазка

Допустимый износ шлицев любого вала в редукторе ВОМ МТЗ-1221 — до 0,5 мм (измерять щупом или микрометром по впадинам шлицев). При превышении — вал меняют. Внутренние шлицы смазываются трансмиссионным маслом из общей ванны при работе; дополнительная набивка при сборке — Литол-24 в зазоры шлицевых соединений.

При сборке планетарного редуктора ВОМ важно правильно собрать тормозные ленты и проверить их регулировку: ленты управляют режимом 540/1000 об/мин; неверная регулировка — ВОМ работает только в одном режиме или не включается в нужном.

БЗТДиА: продукция и доверие

БЗТДиА (Бобруйский завод тракторных деталей и агрегатов) выпускает запчасти для тракторов Беларус с середины XX века. Вал внутренний ВОМ — нагруженная деталь, работающая в постоянном крутящем моменте и с высокой частотой вращения; к материалу и термообработке предъявляются высокие требования. БЗТДиА традиционно соответствует этим требованиям и является предпочтительным выбором перед неаттестованными аналогами.

Частые вопросы

Чем отличается «внутренний вал ВОМ» (1221-4202017) от «вала редуктора ВОМ» (1025-4202012-А)?

Оба вала находятся внутри редуктора ВОМ, но выполняют разные функции в планетарном ряду. Вал редуктора (4202012) связан непосредственно с элементами планетарного ряда (солнечной или коронной шестернёй) и несёт тормозные ленты. Внутренний вал (4202017) — ведомый вал на выходе планетарного ряда, соединяющийся с хвостовиком. При заказе уточняйте конкретно, какой вал требуется замена: по признакам неисправности их можно перепутать.

Нужно ли менять оба вала сразу?

Необязательно. При локальном повреждении одного вала (скол шлицев, задиры шейки) меняют только его. Однако если в масле есть стружка и оба вала показывают износ одновременно — разумнее заменить оба за одну разборку.
