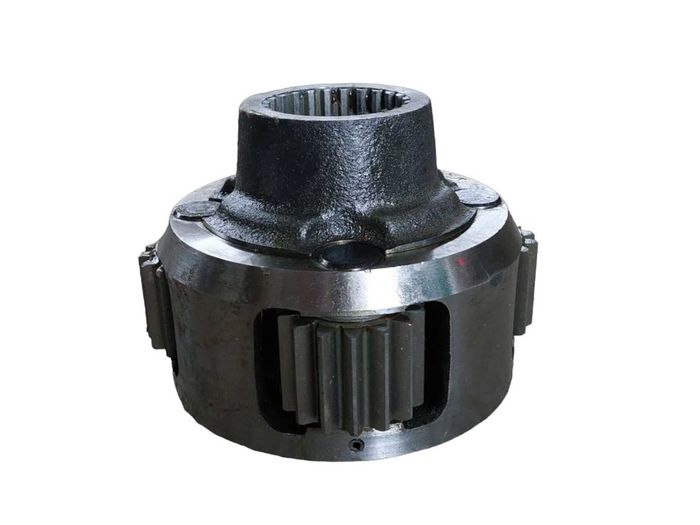

Водило заднего моста МТЗ-1221 в сборе (1221-2407535-А1)

Артикул 1221-2407535-А1 — водило планетарного колёсного редуктора заднего моста трактора МТЗ-1221 в сборе, производство завод-МТЗ (Минск). Водило — несущий корпусной элемент планетарного ряда: оно несёт оси сателлитных шестерён и при работе редуктора является выходным звеном, передающим момент на ступицу колеса. «В сборе» (суффикс -А1) означает, что деталь поставляется с осями сателлитов и сателлитными шестернями — как единый заменяемый узел. В этой статье разберём конструкцию планетарного редуктора заднего моста МТЗ-1221, роль водила, его износ и доступ при замене.

Планетарные редукторы заднего моста МТЗ-1221

Задний мост МТЗ-1221 оснащён планетарными колёсными редукторами — по одному на каждом борту. Это принципиальное отличие от МТЗ-80/82, где применены цепные конечные передачи (или шестерённые на ряде исполнений). Планетарный редуктор обеспечивает большое передаточное число в компактном объёме и значительно увеличивает тяговый момент на ступице колеса. В состав каждого планетарного редуктора входят:

• Солнечная шестерня — приводится от полуоси дифференциала; входное звено редуктора.
• Сателлиты (планетарные шестерни) — вращаются вокруг солнечной шестерни и одновременно обкатываются по зубьям коронной шестерни.
• Коронная шестерня — неподвижная внутренняя шестерня, зафиксированная в корпусе редуктора (ступице колеса).
• Водило (1221-2407535-А1) — несёт оси сателлитов, является выходным звеном; связано со ступицей ведущего колеса. Именно водило передаёт суммарный момент от сателлитов на колесо.

Суть работы: солнечная шестерня (от полуоси) вращает сателлиты; сателлиты, обкатываясь по неподвижной коронной шестерне, «несут» водило по кругу — водило вращается медленнее солнечной шестерни, но с многократно бо́льшим моментом. Это и есть планетарный редуктор в действии.

Роль водила: нагрузки и износ

Водило — одна из наиболее нагруженных деталей планетарного редуктора. Через него передаётся суммарный момент всех сателлитов на колесо. Основные зоны износа:

• Отверстия под оси сателлитов — при недостатке смазки оси проворачиваются в отверстиях водила, «разбивая» посадочное место. Диагностируется покачиванием сателлитных шестерён в водиле.
• Торцевые поверхности сателлитов — при осевом перемещении сателлиты истирают боковые перегородки водила; возникает металлическая взвесь в масле.
• Шлицевое или болтовое соединение водила со ступицей — при ударных нагрузках (буксование, езда по каменистому грунту) шлицы и резьба изнашиваются быстрее.

Признаки износа водила: хруст или металлический гул из зоны ступицы при тяговых нагрузках, вибрация в ведущих колёсах на малой скорости, стружка в масле из контрольного отверстия планетарного редуктора.

«В сборе» vs отдельные компоненты

Артикул 1221-2407535-А1 (суффикс «В сборе» в названии) означает, что водило поставляется с:

• осями сателлитов, уже запрессованными в водило;
• сателлитными шестернями с игольчатыми подшипниками или втулками.

Замена сборкой предпочтительна: сателлиты и оси притёрты к водилу при изготовлении; установка новых сателлитов на старое изношенное водило (или наоборот) нарушает геометрию зацепления и ускоряет повторный износ.

Зазор в зацеплении и регулировка

Зазор в зацеплении шестерён планетарного редуктора (между солнечной шестернёй, сателлитами и коронной шестернёй) должен составлять 0,2–0,5 мм. После установки нового водила в сборе зазор проверяют щупом в нескольких точках по окружности — значения не должны отличаться более чем на 0,05 мм. Неравномерный зазор указывает на неправильную сборку или несоосность водила.

Демонтаж: доступ к планетарному редуктору

1. Вывесить задний мост на домкрате, снять колесо.
2. Слить масло из заднего моста и КПП (~40 л ТАп-15В).
3. Открутить болты крышки планетарного редуктора (болты корпуса 100–120 Н·м, ключ 19–22 мм).
4. Снять крышку редуктора — за ней открывается водило с сателлитами.
5. Зафиксировать солнечную шестерню (чтобы не выпала полуось), извлечь водило в сборе.
6. Осмотреть коронную шестерню и полуось на предмет износа.
7. Установить новое водило в сборе; проверить зазор в зацеплении.
8. Закрыть крышку, затянуть болты моментом 100–120 Н·м крест-накрест.
9. Залить свежее масло; первую замену выполнить через 50–100 м/ч после ремонта.

Масло заднего моста

КПП и задний мост МТЗ-1221 имеют общую масляную систему; при ремонте одного из планетарных редукторов масло сливают и заливают полностью — около 40 литров трансмиссионного масла ТАп-15В или современного аналога GL-4 вязкостью 80W-90. Смешивать минеральное и синтетическое масло не рекомендуется.

Частые вопросы

Чем отличается водило заднего моста (1221-2407535-А1) от водила ПВМ (1521-2308030)?

Это разные детали под разные мосты: водило заднего моста (1221-2407535) рассчитано на нагрузки от ведущих задних колёс МТЗ-1221 с большей осевой нагрузкой; водило ПВМ (1521-2308030) работает в переднем портальном мосту с меньшим моментом, но более сложной кинематикой (угол поворота управляемых колёс). Детали не взаимозаменяемы.

Можно ли заменить только оси сателлитов, не меняя водило?

Теоретически — да, если отверстия под оси в водиле не изношены. На практике при износе осей посадочные отверстия водила всегда имеют выработку; отдельная замена осей без водила даёт кратковременный результат. Завод-МТЗ поставляет водило в сборе именно для исключения этого варианта ремонта.
