6 ошибок, которые допускают при регулировке клапанов МТЗ-80 двигатель Д-240

Клапаны на Д-240 регулируют не для «галочки», а чтобы двигатель нормально дышал, ровно работал и не перегревал тарелки клапанов. Если тепловой зазор ушёл, мотор начинает стучать, хуже тянуть, дымить, тяжелее запускаться и быстрее изнашивать газораспределительный механизм. Главная сложность не в самой операции — нужны щуп, ключи и аккуратность. Сложность в том, что по МТЗ гуляют разные цифры зазора. Заводская норма для Д-240 на холодном двигателе — впуск 0,25 мм, выпуск 0,30 мм; в части инструкций её упрощают до 0,25 мм на оба клапана, отсюда и одиночная цифра 0,25, и диапазон 0,25–0,30 мм. Поэтому даём рабочую инструкцию и отдельно объясняем, как безопасно относиться к этим цифрам.

Разберём, когда нужна регулировка клапанов Д-240, какой зазор выставлять, как подготовить двигатель, как идти по цилиндрам и какие ошибки чаще всего приводят к повторному стуку или потере мощности.

Зачем регулировать клапаны?

В клапанном механизме нужен тепловой зазор между коромыслом и стержнем клапана: на холодном двигателе детали меньше, на прогретом расширяются. Если оставить зазор слишком маленьким, клапан может неплотно закрываться; если сделать слишком большим, коромысло будет бить по клапану и ускорять износ. Для Д-240 это особенно важно после ремонта, обкатки, снятия головки блока и любой работы с механизмом коромысел. В базе есть прямое предупреждение: обрыв клапана может быть связан с неправильной регулировкой газораспределительного механизма и несоблюдением тепловых зазоров.

• слишком большой зазор даёт звонкий стук сверху двигателя и ударные нагрузки на коромысла, штанги и торцы клапанов;
• слишком маленький зазор может не дать клапану полностью закрыться, из-за чего падает компрессия и перегревается тарелка;
• сбитая регулировка ухудшает запуск, тягу и ровность работы двигателя;
• после обкатки, ремонта ГБЦ или замены деталей клапанного механизма зазоры проверяют обязательно.

Какой зазор клапанов ставить на Д-240?

Заводская норма для Д-240 — на холодном двигателе впуск 0,25 мм, выпуск 0,30 мм. Это и есть рабочая пара, на которую стоит ориентироваться по умолчанию. В части инструкций её упрощают и дают 0,25 мм на оба клапана — такой вариант допустим, но именно как упрощение, а не отдельная «другая» норма; отсюда же в источниках появляются и одиночная цифра 0,25 мм, и диапазон 0,25–0,30 мм. Практический вывод: ставим впуск 0,25 / выпуск 0,30 на холодном, а перед регулировкой всё же сверяем руководство по конкретному двигателю и модификации — на отдельных машинах и годах выпуска цифры могут отличаться.

Главное: щуп должен проходить с лёгким «натягом», а не болтаться свободно и не зажиматься так, что его приходится вытаскивать силой.

Когда нужна регулировка?

По базе регулировка клапанов встречается как работа каждые 500–600 моточасов. Также тепловые зазоры проверяют после 30 часов обкатки во время перетяжки головки блока цилиндров. После ремонта блока или ГБЦ контроль делают отдельно: двигатель собрали, обкатали, проверили отсутствие течей и снова убедились, что зазоры не ушли. Вне регламента регулировку делают по симптомам — если мотор стал стучать сверху, потерял тягу, хуже заводится или после ремонта ГБЦ появились неровные обороты, клапанный механизм проверяют одним из первых.

Инструменты и подготовка

Регулировку делают на холодном двигателе, когда металл ещё не расширился. Трактор ставят на ровную площадку, глушат, фиксируют от случайного движения и снимают крышку головки. Работать нужно чисто: грязь под крышкой ГБЦ быстро уходит в масло и к трущимся деталям. Понадобятся щупы нужной толщины, ключ для контргайки регулировочного винта, отвёртка или ключ для самого винта, чистая ветошь и при необходимости новая прокладка крышки ГБЦ.

• щуп 0,25 мм (впуск) и щуп 0,30 мм (выпуск); если работаете по упрощённой схеме 0,25 на оба клапана — достаточно щупа 0,25 мм;
• ключи для крышки ГБЦ, контргаек и регулировочного винта коромысла;
• вороток или способ проворачивать коленвал до нужного положения поршня;
• чистая ветошь, чтобы не уронить грязь в головку;
• прокладка крышки ГБЦ 240-1003108, если старая задубела или пропускает масло.

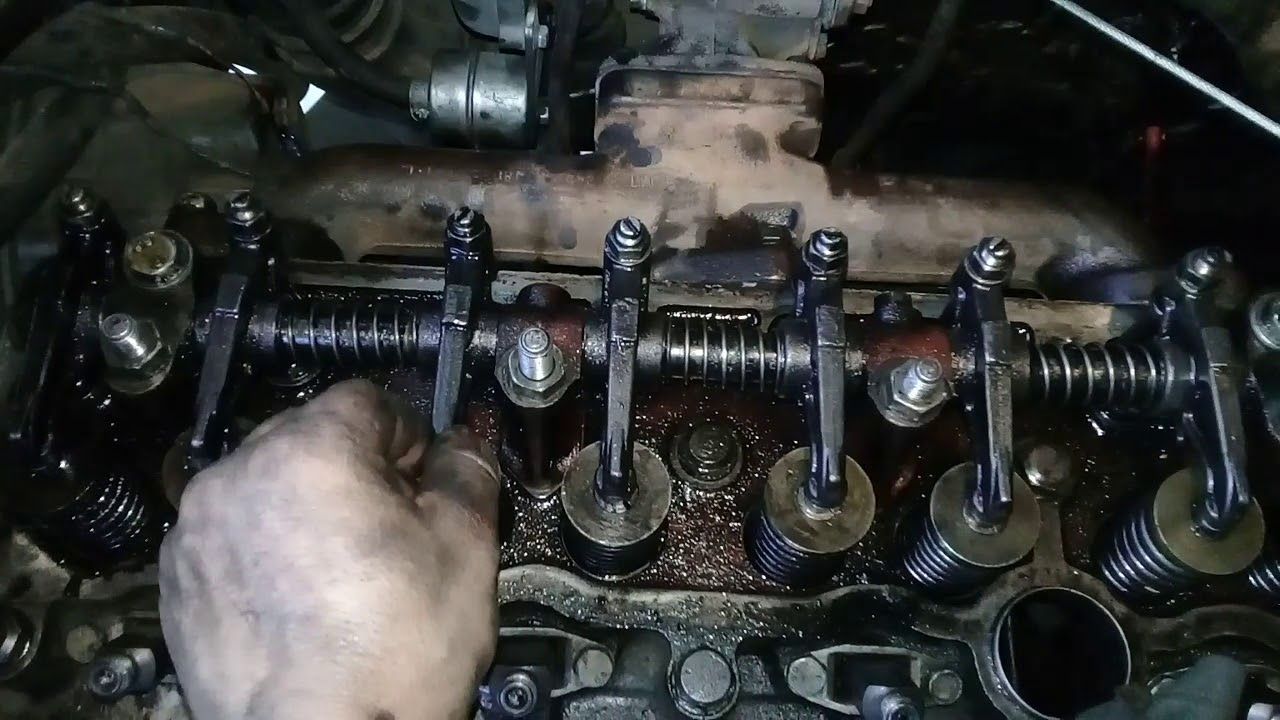

Порядок регулировки клапанов Д-240

У Д-240 порядок работы цилиндров 1-3-4-2. Регулировать удобно по цилиндрам, выставляя поршень нужного цилиндра в верхнюю мёртвую точку конца такта сжатия: оба клапана этого цилиндра закрыты, коромысла свободны, и между коромыслом и клапаном можно выставить тепловой зазор. Ниже общий практический порядок; на конкретной машине метки, доступ и порядок проворачивания сверяйте с руководством — главное не перепутать ВМТ сжатия с ВМТ перекрытия клапанов.

1. Поставьте трактор на ровную площадку, заглушите двигатель, отключите массу и дайте мотору остыть.
2. Снимите крышку головки цилиндров и очистите зону вокруг коромысел от грязи и масла.
3. Проверните коленвал и выставьте первый цилиндр в ВМТ конца такта сжатия: оба клапана закрыты, коромысла имеют свободный ход.
4. Вставьте щуп между бойком коромысла и торцом стержня клапана.
5. Ослабьте контргайку регулировочного винта коромысла.
6. Поворачивайте регулировочный винт до зазора по щупу: щуп должен проходить с лёгким сопротивлением.
7. Удерживая регулировочный винт, затяните контргайку и снова проверьте зазор — после затяжки он часто немного уходит.
8. Отрегулируйте второй клапан этого же цилиндра.
9. Переходите к следующему цилиндру по порядку работы 1-3-4-2, каждый раз выставляя цилиндр в положение конца сжатия.
10. После регулировки проверните коленвал вручную на полный цикл и ещё раз проверьте зазоры на всех клапанах.
11. Установите крышку ГБЦ с исправной прокладкой, запустите двигатель и послушайте работу на холостом ходу.

Как понять, что цилиндр стоит в ВМТ сжатия?

Самая частая ошибка — регулировать клапаны не на такте сжатия, а на перекрытии. В обоих случаях поршень может быть около верхней точки, но состояние клапанов разное: на сжатии оба клапана закрыты и коромысла свободны; на перекрытии один клапан закрывается, другой открывается, и регулировать так нельзя. Если нет уверенности по меткам, смотрят на движение клапанов соседних цилиндров и на свободу коромысел регулируемого цилиндра. При сомнении лучше остановиться и свериться со схемой двигателя, чем выставить зазор в неправильном положении.

Признаки неправильной регулировки

После регулировки двигатель не должен резко изменить характер работы в худшую сторону. Лёгкий ровный механический звук допустим, но сильный цокот, провалы, дымность и потеря тяги говорят, что нужно перепроверить зазоры и положение цилиндров при регулировке. Если зазор вообще не удаётся выставить точно, причина может быть не в руках механика, а в износе деталей: ослабла пружина, изношен торец клапана, погнулась штанга, разбито коромысло или втулка оси коромысел.

Ошибки при регулировке

Регулировка клапанов кажется простой, поэтому её часто делают наспех — отсюда потом повторный стук, течь крышки, неровная работа и жалоба «отрегулировал — стало хуже». Большинство ошибок связано не с инструментом, а с порядком работы:

• регулируют на горячем двигателе и получают неправильный холодный зазор;
• путают ВМТ сжатия с перекрытием клапанов;
• затягивают контргайку и не перепроверяют зазор после затяжки;
• выставляют все клапаны одной цифрой, не сверив модификацию двигателя;
• используют погнутый или грязный щуп;
• оставляют старую задубевшую прокладку крышки, после чего появляется течь масла;
• пытаются регулировкой скрыть износ коромысел, штанг, пружин или клапанов.

Что менять, если регулировка не держится

Если после нормальной регулировки зазор быстро меняется или его невозможно выставить, узел нужно дефектовать. Клапанный механизм у Д-240 ремонтопригодный: отдельно меняются коромысла, ось, штанги, регулировочные винты, гайки, клапаны, направляющие втулки, пружины и сухари. При ремонте важно не смешивать детали без проверки посадки и состояния: новый регулировочный винт не спасёт, если разбит торец коромысла или погнута штанга толкателя.

Частые вопросы

• Какой зазор клапанов на МТЗ-80 Д-240?

На холодном двигателе впуск 0,25 мм, выпуск 0,30 мм — это заводская норма Д-240. В части инструкций её упрощают до 0,25 мм на оба клапана; такой вариант допустим, отсюда же в источниках попадается и диапазон 0,25–0,30 мм. Точное значение лучше сверить по руководству своей модификации.

• На горячем или холодном двигателе регулировать клапаны?

Регулировку делают на холодном двигателе. На горячем моторе детали расширены, и выставленный зазор после остывания получится неправильным.

• Как часто регулировать клапаны Д-240?

В базе встречается периодичность 500–600 моточасов. Также зазоры проверяют после 30 часов обкатки во время перетяжки ГБЦ и после ремонта двигателя.

• Почему после регулировки клапаны всё равно стучат?

Чаще всего зазор ушёл при затяжке контргайки, цилиндр был выставлен не в ВМТ сжатия или изношены коромысла, штанги, регулировочные винты и торцы клапанов.

• Можно ли выставить все клапаны одним щупом 0,25 мм?

Это упрощённая схема: по заводской норме выпускной клапан Д-240 — 0,30 мм, поэтому правильнее ставить впуск 0,25 / выпуск 0,30. Вариант «0,25 на оба» допустим как упрощение, но одна универсальная цифра не всегда безопасна — лучше держать под рукой и щуп 0,30 мм, и руководство своей модификации.

• Нужно ли менять прокладку крышки ГБЦ после регулировки?

Если прокладка мягкая, целая и не течёт, её иногда оставляют. Если она задубела, порвалась или после сборки появляется масло по крышке, ставят новую прокладку 240-1003108.

• Что будет, если зажать клапан?

Клапан может неплотно закрываться, из-за чего падает компрессия, ухудшается запуск, перегревается тарелка и повышается риск прогара или обрыва клапана.
