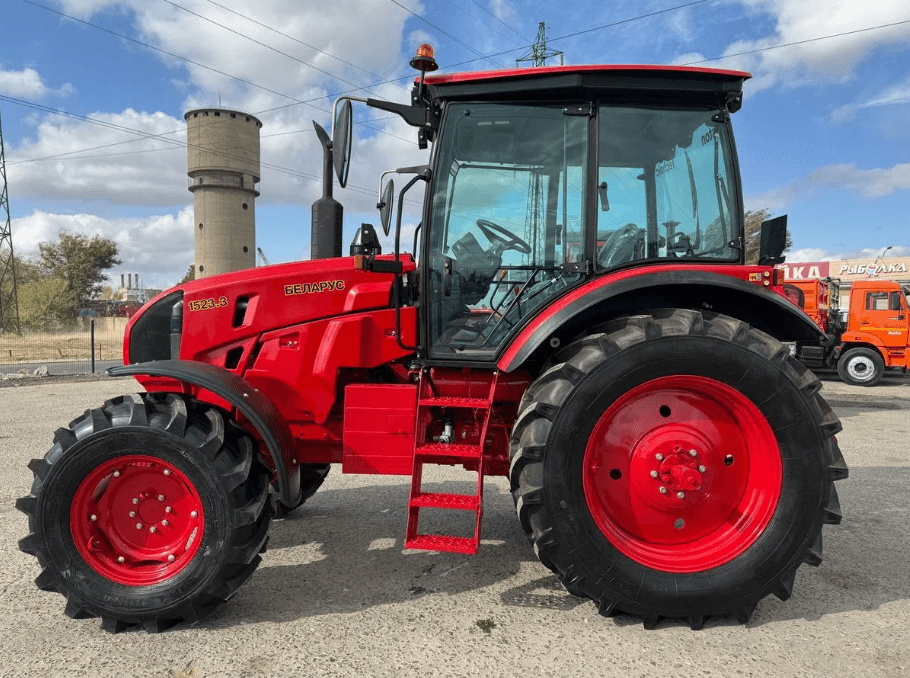

Электрооборудование МТЗ-1523: зачем два аккумулятора 12 В и что видно на мониторе

Электрическая система БЕЛАРУС-1523 построена по принципу, который применяется на тяжёлых дизельных машинах: бортовая сеть 12 В для всей электрики и 24 В только для стартера. Почему не всё на 24 В, как у военной техники? Потому что стандартное осветительное и сигнальное оборудование (фары, указатели, релейные блоки) выпускается преимущественно на 12 В — это экономит комплектующие и упрощает ремонт в полевых условиях. Стартер Д-260.1 нуждается в токе 600–900 А для пуска при морозе — два АКБ по 12 В включают последовательно, получая 24 В и снижая ток через каждый аккумулятор вдвое. Дополнительно — электронный ЖК-монитор, отображающий состояние всех систем и диагностические коды. В этой статье разберём схему питания, АКБ, монитор и признаки неисправностей.

Раздел	Электрооборудование
Применимость	БЕЛАРУС-1523 / МТЗ-1523 и модификации
Напряжение бортовой сети	12 В (R35733)
Напряжение системы пуска	24 В — стартер (R35734)
Количество АКБ	2 × 12 В

Двухвольтная схема питания

Два аккумулятора 12 В работают по комбинированной схеме:

При пуске двигателя — АКБ соединены последовательно: суммарное напряжение 24 В, ток стартера проходит через оба аккумулятора. Стартер на 24 В развивает необходимый момент для прокрутки двигателя Д-260.1 (7,12 л, 6 цилиндров) даже при −20…−30 °C
При работе двигателя — бортовая сеть 12 В: вся осветительная, сигнальная и управляющая электрика питается нормальным 12-вольтным напряжением
Зарядка — генератор заряжает оба аккумулятора через соответствующую схему

Важное следствие: при диагностике электрики и замене предохранителей проверяют 12-вольтную систему. Но при диагностике стартера нужно учитывать, что это 24-вольтная цепь — подключать внешние источники для «прикуривания» нужно правильно (не стандартным автомобильным прикуривателем 12 В).

Ключ выключателя стартера и приборов

Положение ключа	Что включается
«0» — выключено	Всё обесточено (R35823)
«I» — приборы и свечи накаливания	Панель приборов, ЖК-монитор, свечи накаливания (R35824). Выдержать нужное время перед пуском
«II» — стартер	Стартер (нефиксированное положение — пружина возвращает ключ в «I» при отпускании) (R35825)
«III» — радио	Радиоприёмник при заглушённом двигателе (R35826)

Повторный запуск стартера — только после полного возврата ключа в положение «0» (R35827). Это защита от включения стартера при работающем двигателе: маховик вращается, шестерня стартера при попытке повторного включения до «0» может столкнуться с зубьями маховика и разрушиться.

ЖК-монитор (LCD-дисплей)

БЕЛАРУС-1523 оснащён жидкокристаллическим монитором, который является центральным информационным узлом трактора. Монитор отображает в реальном времени (R35932–R35963):

Параметр	Описание
Остаток топлива	В литрах (оба бака суммарно)
Наработка двигателя	Моточасы (счётчик не обнуляется)
Давление воздуха в пневмосистеме	Для контроля системы тормозов прицепа (R35940)
Температура охлаждающей жидкости	Норма 85–95 °C
Диагностические коды неисправностей	Коды ошибок по системам трактора
Состояние СПР	Режим и положение навески

Пиктограммы кнопок управления монитором скрываются через 5 секунд при бездействии (R35963) — это нормально, не неисправность. Нажмите любую кнопку монитора, чтобы они снова отобразились.

Свечи накаливания

Свечи накаливания — электрические нагреватели в камерах сгорания, облегчающие пуск дизеля при низкой температуре. Они включаются при повороте ключа в положение «I» (R35824). Время разогрева перед включением стартера (R35994–R35997):

Температура двигателя	Время в положении «I»
Выше +30 °C	Свечи не нужны (не включаются)
+20 … +30 °C	~14 с
0 … +20 °C	~20 с
−20 … 0 °C	~33 с
−50 … −20 °C	~50 с

Освещение и сигнализация

При включении задней передачи автоматически включается прерывистый звуковой сигнал (R35822) — звук предупреждения о движении назад
Левый подрулевой переключатель: указатели поворота, дальний/ближний свет, звуковой сигнал (R35828–R35829)
Правый подрулевой переключатель: двухскоростной стеклоочиститель переднего стекла, омыватель (R35830–R35831)

Признаки неисправностей электросистемы

Симптом	Возможная причина	Что делать
Стартер не крутит (молчит)	Разряжена одна из АКБ, не замкнут выключатель батареи, неисправна цепь 24 В стартера	Проверить заряд обоих АКБ (вольтметром); проверить предохранители стартера; проверить выключатель аккумуляторов
Стартер крутит, но медленно	Разряжена или неисправна одна из АКБ (снизилась ёмкость)	Проверить напряжение каждого АКБ под нагрузкой. Напряжение при пуске должно быть не ниже 20 В на клеммах. При падении ниже — заменить слабый АКБ
Монитор не включается или завис	Неисправен предохранитель монитора или блок управления	Проверить предохранители блока монитора. При перегоревшем — заменить. При повторном перегорании — короткое замыкание в цепи монитора, сервис
Не работает одна фара или группа фар	Перегорела лампа или сработал предохранитель цепи освещения	Проверить соответствующий предохранитель в блоке реле и предохранителей. При норме — замена лампы
Нет зарядки одного или обоих АКБ (индикатор монитора)	Неисправен генератор или регулятор напряжения	Проверить напряжение на клеммах АКБ при работающем двигателе (норма 27,5–28,5 В). При отсутствии зарядки — диагностика генератора (R35953)

Частые вопросы

Какое напряжение у МТЗ-1523?

Бортовая сеть — 12 В (фары, управление, монитор, реле). Система пуска — 24 В: два аккумулятора 12 В включаются последовательно только для стартера. Генератор заряжает оба АКБ через схему балансировки. Стандарт ГОСТ 3940.

Сколько аккумуляторов на МТЗ-1523?

Два АКБ по 12 В. Для пуска — соединяются последовательно (24 В). Для бортовой электросети — параллельно (12 В). Если один аккумулятор слабее другого — стартер крутит медленно, второй АКБ перегружается. Рекомендуется менять оба АКБ одновременно или только на один типономинал.

Что отображает монитор МТЗ-1523?

ЖК-монитор показывает: остаток топлива в литрах, моточасы двигателя, давление в пневмосистеме (тормоза прицепа), температуру ОЖ, диагностические коды неисправностей систем трактора, состояние СПР и навески. Это центральный диагностический инструмент — коды ошибок позволяют определить неисправность без дополнительного оборудования.

Почему на МТЗ-1523 два аккумулятора, а не один?

Двигатель Д-260.1 (7,12 л, 6 цилиндров) требует высокого тока стартера — особенно при морозном пуске. Один АКБ 12 В не обеспечит необходимый ток. Два АКБ 12 В соединённые последовательно дают 24 В при приемлемом токе через каждый аккумулятор, а сами АКБ большой ёмкости (190–215 А·ч) гарантируют надёжный пуск при −30 °C.
