Электрооборудование МТЗ-892: схема бортсети и частые отказы

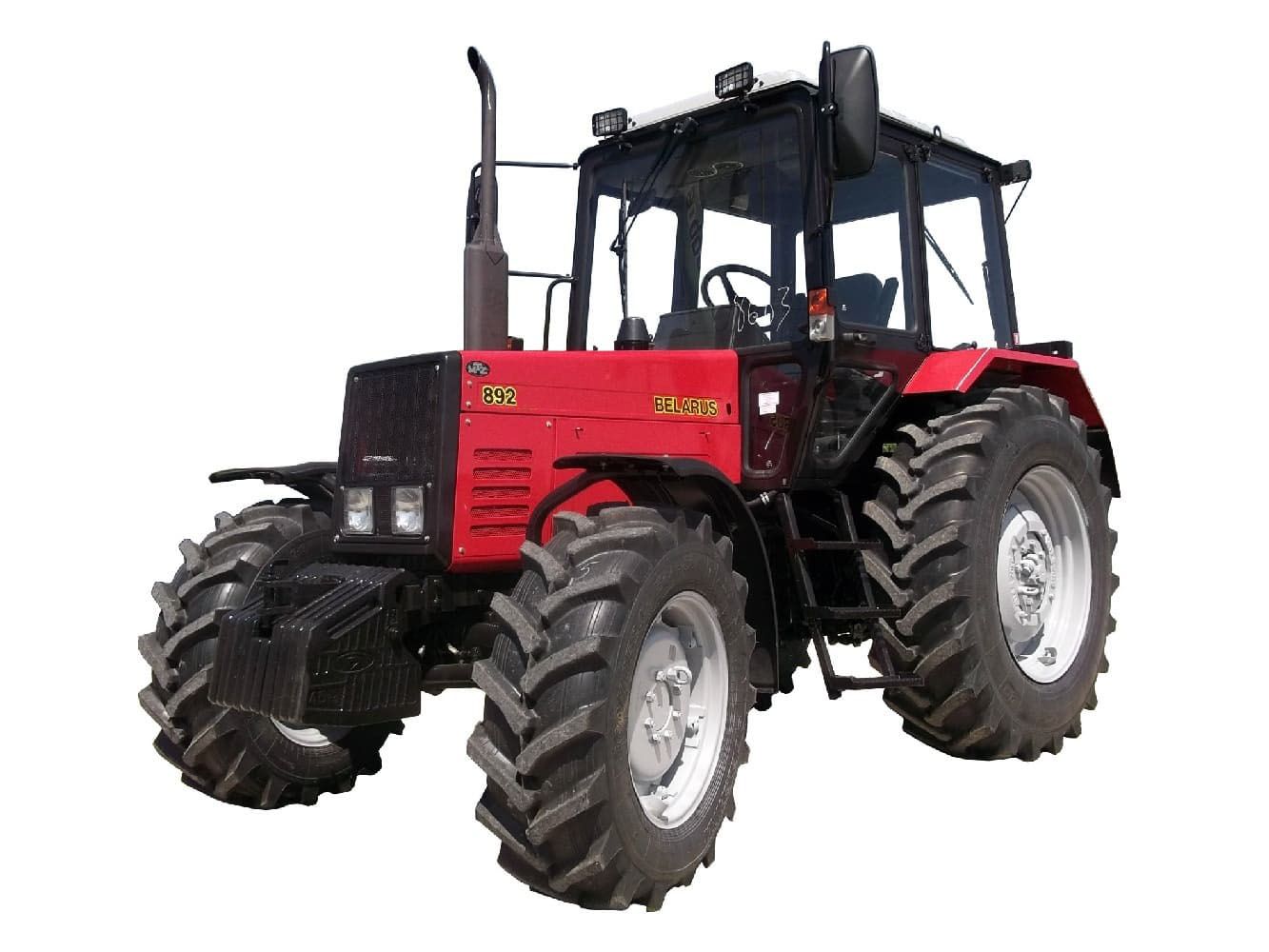

Бортовая электросеть БЕЛАРУС-892 — однопроводная, 12 В, с отрицательной массой на кузов (минус АКБ подключён к раме трактора). Однопроводная схема означает: один провод идёт от АКБ к потребителю, обратный путь тока — через массу (металлические части трактора). Любое ухудшение контакта «масса» (корпус агрегата — рама трактора) вызывает сбои в работе соответствующего потребителя. Слабые контакты массы — причина №1 необъяснимых электрических сбоев на тракторах МТЗ.

Основные потребители и их назначение

Стартер: самый мощный потребитель (800–1000 А при пуске). Цепь стартера защищается отдельным предохранителем или не имеет плавкого предохранителя (защищено конструкцией реле). Свечи накаливания: каждая потребляет 20–25 А при включении, суммарно ~80–100 А. Включаются только при пуске и только пока активны (по таймеру или контрольной лампе). Генератор: заряжает АКБ и питает потребители при работающем двигателе. Освещение (фары, сигналы, подсветка приборов), электронный щиток приборов, отдельные электроклапаны (ВОМ, ПВМ, кондиционер).

Блок предохранителей: где находится и как читать

Блок предохранителей МТЗ-892 расположен в кабине — обычно под щитком приборов или на боковом пульте. Каждый предохранитель защищает конкретную цепь. Перегоревший предохранитель — первое, что проверяют при отказе любого электрического потребителя: освещение не работает, кнопка кондиционера не реагирует, ВОМ не включается. Предохранитель осматривают визуально (перегоревший — нить сгорела) или мультиметром (нет сопротивления = перегорел). Нельзя заменять предохранитель на больший номинал — это снимает защиту проводки. При повторном перегорании — искать короткое замыкание в цепи.

Масса: самая частая причина «необъяснимых» проблем

Однопроводная схема работает только при хорошем контакте «масса» во всей цепи. Типичные плохие контакты массы на МТЗ-892: минусовая клемма АКБ — рама (окисляется, ослабевает), масса двигателя — рама (толстый провод под крышкой), масса кабины — рама (через виброизоляторы — иногда нарушается), масса отдельных агрегатов (фары, стартер).

Симптомы плохой массы: фара светит вполнакала, стартер крутит медленно при заряженном АКБ, указатель поворотов мигает нестабильно, приборная панель показывает неверные значения. Лечение: зачистить и затянуть все клеммы массы, нанести защитную смазку.

Диагностика с мультиметром

Мультиметр — главный инструмент электрика МТЗ. Три измерения: 1) Напряжение постоянного тока (проверка АКБ, генератора, наличие питания на потребителе). 2) Сопротивление (проверка предохранителей, целость обмоток). 3) Ток (при необходимости, реже). Типичные проверки: напряжение на клеммах АКБ в покое (12,5–12,8 В = норма), напряжение генератора при 1500 об/мин (13,8–14,4 В = нормальная зарядка), наличие питания на входе предохранителя и на выходе (нет на выходе — перегорел).

Частые вопросы

• Почему на МТЗ-892 не работает фара, хотя остальные работают?

Перегорела лампа или предохранитель цепи этой фары. Проверьте предохранитель в блоке. При целом предохранителе — плохой контакт в разъёме фары или плохая масса (окисленный болт крепления корпуса фары к кабине).

• Почему на МТЗ-892 горит лампа «зарядка» при работающем двигателе?

Генератор не заряжает АКБ. Причины: оборванный ремень генератора, неисправный регулятор напряжения, изношенные щётки генератора. Подробнее — в статье о генераторе МТЗ-892.

• Что делать, если предохранитель МТЗ-892 постоянно перегорает?

Найти и устранить причину — короткое замыкание или перегрузку в этой цепи. Менять предохранитель на более высокий номинал нельзя. Пока причина не устранена — цепь не подключают.
