Генератор МТЗ-1523: как проверить зарядку 13,8–14,4 В и устранить неисправности

Генератор МТЗ-1523: как проверить зарядку 13,8–14,4 В и устранить неисправности

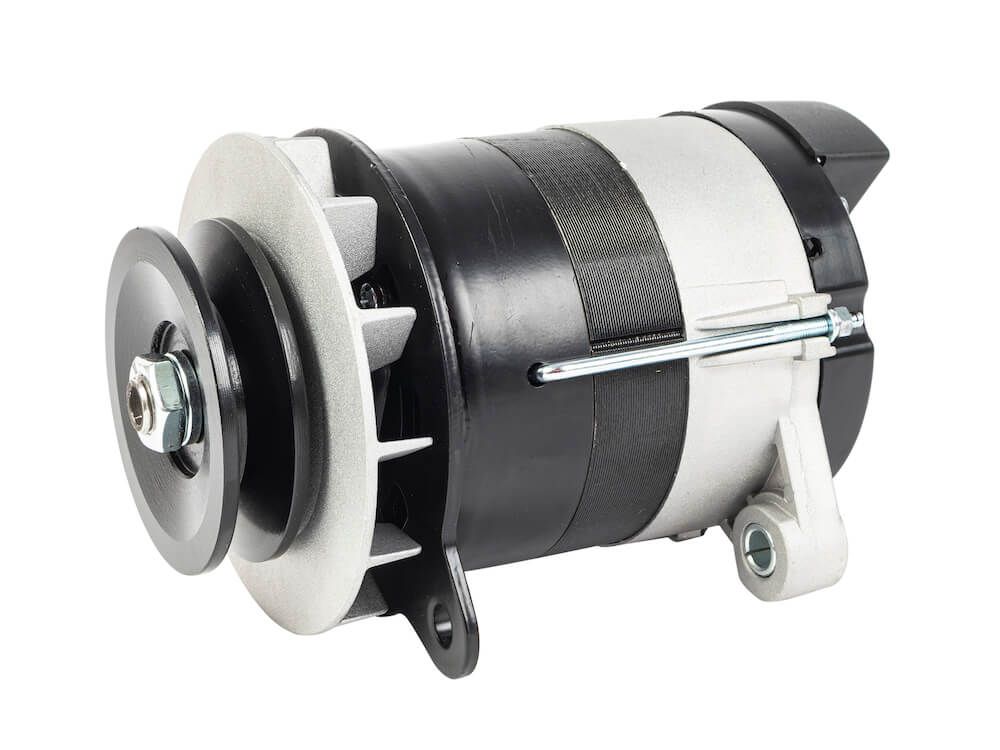

Генератор БЕЛАРУС-1523 работает от приводного ремня двигателя и обеспечивает зарядку обоих аккумуляторов, а также питание всей бортовой электрики при работающем двигателе. Неработающий генератор — незаметная поначалу, но критическая неисправность. АКБ начинают разряжаться, и уже через несколько часов работы трактор перестанет запускаться. При этом приборная панель и монитор работают нормально (они питаются от АКБ), и тракторист может не заметить проблему до утра следующего дня. В этой статье разберём принцип работы генератора, схему зарядки двух АКБ, как контролировать зарядку через монитор и что делать при основных неисправностях.

Раздел	Генератор
Применимость	БЕЛАРУС-1523 / МТЗ-1523 и модификации
Напряжение бортовой сети	12 В (R35733)
Количество заряжаемых АКБ	2 × 12 В (R35734)
Нормальное напряжение зарядки	13,8–14,4 В на клеммах АКБ при работающем двигателе

Принцип работы генератора

Генератор переменного тока с встроенным выпрямительным мостом и регулятором напряжения. Принцип работы:

Приводной ремень вращает ротор генератора при работающем двигателе
Ротор с обмоткой возбуждения создаёт магнитное поле, которое индуцирует трёхфазный переменный ток в обмотке статора
Встроенный диодный мост (шесть диодов) выпрямляет переменный ток в постоянный
Регулятор напряжения поддерживает выходное напряжение в диапазоне 13,8–14,4 В независимо от оборотов двигателя и нагрузки

Генератор начинает эффективно заряжать АКБ при оборотах двигателя выше примерно 1000 об/мин. На холостых оборотах зарядный ток меньше — полная зарядка происходит при рабочих оборотах.

Схема зарядки двух АКБ

БЕЛАРУС-1523 имеет два АКБ 12 В. При работе двигателя они соединены параллельно и заряжаются одновременно от одного генератора. Если один АКБ существенно разряжен, он «тянет» зарядный ток на себя, недозаряжая второй. Это нормально для нескольких минут, но не для постоянного состояния.

Монитор трактора отображает состояние зарядки (R35953). Некритическая неисправность «нет зарядки второй АКБ» означает: генератор заряжает один АКБ нормально, но второй не принимает зарядку — возможно, он неисправен или цепь ко второму АКБ имеет плохой контакт. Трактор работоспособен, но второй АКБ разрядится и пуск станет невозможным. Нужна проверка.

Контроль зарядки в эксплуатации

Самый простой способ контролировать зарядку — мультиметром на клеммах любого из АКБ при работающем двигателе на рабочих оборотах 1500–2200 об/мин:

13,8–14,4 В — нормальная зарядка
ниже 13,5 В — зарядка недостаточна (АКБ медленно разряжается); причины: ослаблен ремень, изношены щётки, пробой диода
выше 14,8 В — перезаряд; причина: неисправен регулятор напряжения; при длительном перезаряде вскипает электролит и АКБ выходит из строя

Обслуживание генератора

Операция	Периодичность	Как выполнять
Проверка натяжения приводного ремня генератора	Каждые 250 моточасов	Прогиб ремня при нажатии с усилием 3–5 кгс: 10–15 мм в середине пролёта. Слабый ремень проскальзывает → недозарядка. Слишком натянутый — перегрузка подшипника генератора
Проверка и подтяжка крепления генератора	Каждые 250 ч	Болты крепления кронштейна и болт натяжения ремня должны быть затянуты. Вибрирующий генератор изнашивает подшипники и разрушает обмотки
Очистка клемм АКБ от окисления	Каждые 500 ч	Зачистить клеммы и клеммные колодки мелкой наждачной бумагой, смазать тонким слоем Литол-24 или технического вазелина. Окисленные клеммы дают падение напряжения до 0,3–0,5 В — это снижает ток зарядки
Проверка заряда АКБ (напряжение на покое)	Каждые 500 ч	Через 6–8 часов после остановки двигателя: заряженный АКБ ≥ 12,6 В, разряженный — 12,0–12,2 В. При постоянном снижении — проверить зарядку и сам АКБ

Состояние ремня: критический элемент

Приводной ремень генератора является самым часто игнорируемым источником проблем с зарядкой. Признаки проблем с ремнём:

Писк или свист при запуске двигателя (холодный ремень проскальзывает)
Сигнализатор «нет зарядки» при нагрузке (фары, подогрев), но не на холостых — ремень не тянет при нагрузке
Видимые трещины, расслоения или замасливание ремня — замена немедленно

Замасленный ремень не тянет даже при правильном натяжении. При попадании масла на ремень (например, из-за течи сальника двигателя) — в первую очередь устраняют источник масла, затем меняют ремень.

Признаки неисправностей генератора

Симптом	Возможная причина	Диагностика и действие
Горит сигнализатор «нет зарядки» или индикатор монитора показывает отсутствие зарядки	Оборван или соскочил ремень; неисправен регулятор напряжения или диодный мост; износились щётки	Визуально проверить ремень генератора (первое действие). Если ремень цел — замерить напряжение на клеммах при работающем двигателе. При норм. напряжении — возможно проблема в цепи датчика зарядки. При отклонении — сервис
АКБ постоянно разряжаются, даже после зарядки от внешнего источника	Ремень проскальзывает (ослаблен или замаслен), пробит один из диодов выпрямителя, изношены щётки	Проверить натяжение ремня. Замерить ток зарядки клещами — при норм. напряжении должен быть 10–20 А в начале зарядки, снижаясь к концу. Нулевой ток при норм. напряжении — пробой диода (утечка обратного тока)
АКБ «кипит» (вскипание электролита, запах), перегрев АКБ	Неисправен регулятор напряжения: завышено выходное напряжение (более 14,8 В)	Замерить напряжение на клеммах при работающем двигателе. Выше 14,8 В — заменить регулятор напряжения в сервисе. При эксплуатации с перезарядом АКБ быстро выходят из строя
Шум, скрежет или свист от генератора	Износ подшипников ротора или проскальзывание ремня	Определить источник звука (подшипник или ремень). При подшипнике — замена генератора или подшипника в сервисе. При ремне — заменить/подтянуть ремень

Частые вопросы

Почему не заряжается аккумулятор МТЗ-1523?

Четыре основные причины: ослаблен или оборван приводной ремень генератора (проверяют визуально в первую очередь), неисправен регулятор напряжения (выходное напряжение ниже 13,8 В), пробит один из диодов выпрямительного моста (утечка тока), износились щётки генератора. Диагностика начинается с замера напряжения на клеммах АКБ при работающем двигателе на оборотах 1500–2200 об/мин.

Какое напряжение должен выдавать генератор МТЗ-1523?

При работающем двигателе и исправной системе зарядки напряжение на клеммах аккумулятора должно быть 13,8–14,4 В. Ниже 13,5 В — недозарядка (АКБ разряжаются). Выше 14,8 В — перезарядка (АКБ вскипает и выходит из строя).

Как часто менять ремень генератора МТЗ-1523?

По регламенту натяжение ремня проверяют каждые 250 ч. Замену производят при видимых трещинах, расслоениях, замасливании — или если ремень регулярно «слетает» при нормальном натяжении (значит вытянулся). Срок службы нового ремня при нормальных условиях — 2000–4000 ч, но условия работы трактора жёсткие, и реальный ресурс зависит от качества ремня.

Что означает ошибка «нет зарядки второй АКБ» на мониторе МТЗ-1523?

Монитор сигнализирует (R35953), что один из двух аккумуляторов не заряжается или имеет неисправную цепь зарядки. Трактор работоспособен, но при следующем пуске, особенно в мороз, может не хватить тока. Нужно проверить цепь ко второму АКБ (клеммы, предохранитель) и проверить сам аккумулятор.
