Генератор МТЗ-892: почему нет зарядки и что проверить первым

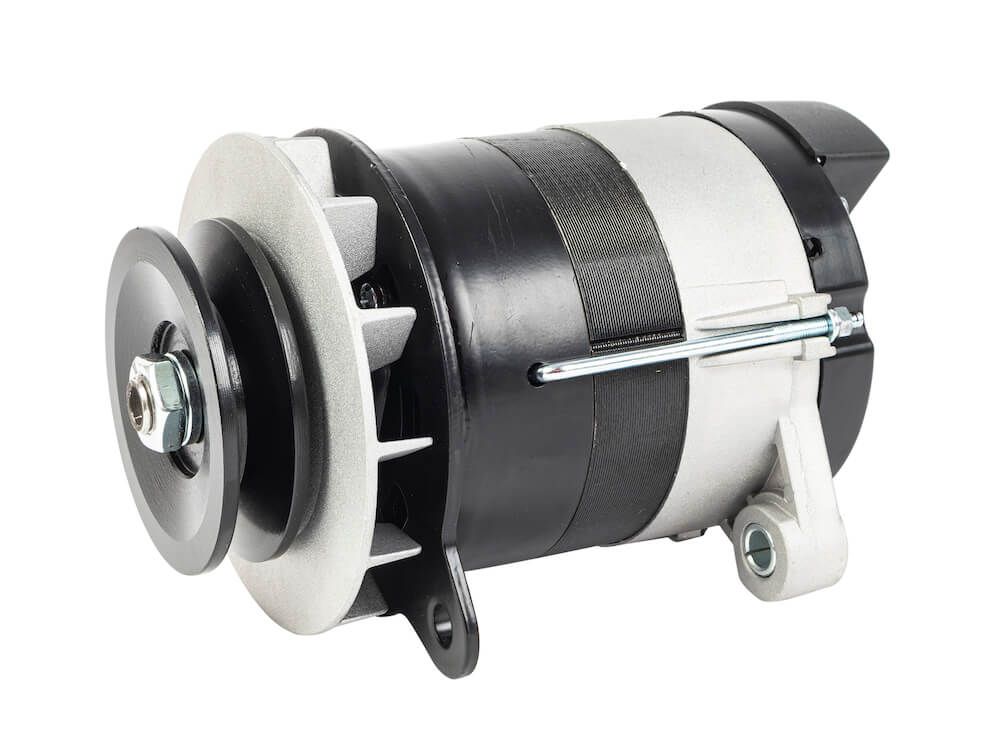

Генератор БЕЛАРУС-892 — трёхфазный переменного тока со встроенным выпрямителем (диодным мостом) и электронным регулятором напряжения. Выходное напряжение при нормальной зарядке — 13,8–14,4 В при оборотах двигателя 1000 об/мин и выше. При напряжении ниже 13,5 В АКБ разряжается в процессе работы. При напряжении выше 14,8 В — перезаряд, закипание электролита, ускоренный износ АКБ. Правильная диагностика проблем генератора занимает 10–15 минут с мультиметром.

Почему нет зарядки: порядок диагностики

Шаг 1 — визуальный осмотр ремня. Ремень генератора — первое и самое очевидное. Оборванный ремень — нет зарядки. Ослабленный ремень — генератор вращается, но проскальзывает, зарядка нестабильная или слабая. Ремень должен прогибаться на 8–10 мм при нажатии с усилием 4 кгс в середине ветви. При большем прогибе — натянуть.

Шаг 2 — измерение напряжения мультиметром. При работающем двигателе (1500 об/мин) измерить напряжение на клеммах АКБ: норма 13,8–14,4 В. Если напряжение 12,5–13 В — зарядка слабая. Если 12 В — зарядки нет. Если выше 14,8 В — неисправен регулятор напряжения (завышает зарядку).

Шаг 3 — проверка контактов. Контакт на клемме «+» генератора, надёжность подключения. Плохой контакт создаёт падение напряжения — «зарядка есть, но слабая».

Шаг 4 — регулятор напряжения и щётки. Регулятор напряжения и щётки — наиболее часто заменяемые компоненты генератора. Щётки при длине менее 8–10 мм — замена. Регулятор проверяют заменой на заведомо исправный. Замена регулятора с щётками — несложная операция без снятия генератора с трактора (у большинства конструкций).

Шаг 5 — диодный мост. Диодный мост (выпрямитель) — три или шесть диодов. При пробое одного диода мощность генератора падает вдвое, при пробое двух — зарядки нет. Диагностика омметром: каждый диод проводит ток только в одну сторону. Пробитый диод — проводит в обе или не проводит вовсе. Замена диодного моста требует снятия генератора.

Натяжение ремня генератора: регулировка

Ремень натягивают перемещением корпуса генератора: ослабляют болт крепления генератора к натяжному кронштейну, сдвигают генератор от двигателя (натяжение увеличивается) или к двигателю (уменьшается), затягивают болт. Правильное натяжение: прогиб ремня 8–10 мм при нажатии 4 кгс посередине длинной ветви. При замене ремня через 50 ч работы проверяют натяжение повторно: новый ремень вытягивается.

Нельзя натягивать ремень чрезмерно: перегружаются подшипники генератора и вала водяного насоса, срок их службы резко сокращается. При первом подозрении на уход натяжения (слышен визг ремня при включении нагрузки) проверяют и регулируют.

Частые вопросы

• Как понять, что генератор МТЗ-892 не заряжает?

Горит лампа зарядки на щитке приборов при работающем двигателе. Мультиметром: напряжение на клеммах АКБ при 1500 об/мин двигателя ниже 13,5 В. АКБ разряжается к концу рабочего дня.

• Что проверить первым при отсутствии зарядки МТЗ-892?

Ремень генератора — осмотреть и проверить натяжение. Занимает 1 минуту. Затем — напряжение мультиметром на клеммах АКБ при работающем двигателе. Это позволяет понять, есть ли зарядка вообще.

• Почему генератор МТЗ-892 завышает напряжение?

Неисправен регулятор напряжения — не ограничивает выходное напряжение. При напряжении выше 14,8 В АКБ перезаряжается, закипает электролит. Замена регулятора напряжения.
