Гидравлика и навеска МТЗ-1221: грузоподъёмность до 4,3 т

Энергонасыщенному трактору нужна и мощная гидравлика — иначе он не реализует свой потенциал на тяжёлых широкозахватных орудиях. У МТЗ-1221 навесная система рассчитана на грузоподъёмность до 4,3 тонн, против 3,2 тонн у МТЗ-80/82, и имеет более мощные силовые цилиндры. При этом логика гидронавески — насос, распределитель, силовое и позиционное регулирование — у всего семейства МТЗ общая. В этой статье разберём, сколько поднимает навеска 1221, как устроены её силовые цилиндры, как регулируется глубина и как система работает с активными орудиями через ВОМ.

Грузоподъёмность навески

Главная цифра — грузоподъёмность навесной системы МТЗ-1221 до 4,3 т. Это заметно больше, чем 3,2 т у МТЗ-80/82, и именно она позволяет 1221 поднимать тяжёлые широкозахватные плуги, культиваторы и комбинированные агрегаты, под которые «восемьдесят второй» уже слаб. Рабочее давление в навесной гидросистеме — порядка 16 МПа, как и у других МТЗ; разница в основном в размере и числе силовых цилиндров.

Силовые цилиндры: два варианта

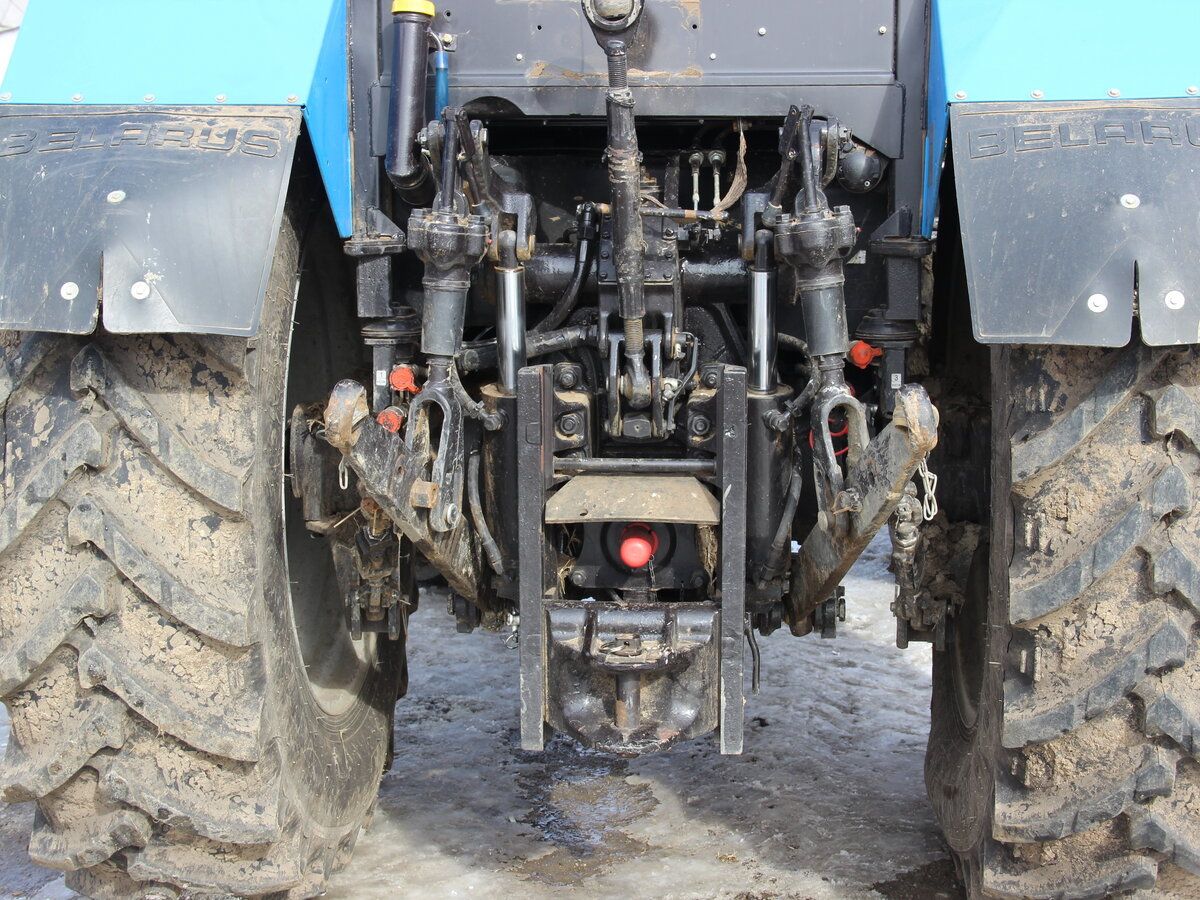

Гидравлика навески 1221 встречается в двух исполнениях, и это важно знать при ремонте и подборе запчастей:

• Два встроенных вертикальных цилиндра — силовые цилиндры вертикально встроены в гидроприёмник (моноблок).
• Один автономный горизонтальный цилиндр — отдельный гидроцилиндр, расположенный горизонтально.

В целом по семейству МТЗ на навеске может стоять либо один мощный цилиндр (как на МТЗ-80/82), либо два менее мощных цилиндра, что характерно для многих актуальных моделей Беларус. Поэтому перед заказом цилиндра или ремкомплекта уточняют исполнение конкретной машины.

Силовое и позиционное регулирование

Регулирование глубины и усилия у 1221 такое же по принципу, как у всего семейства: силовое (по тяговому сопротивлению), позиционное (по высоте орудия) и смешанное. Силовой регулятор держит постоянную нагрузку и глубину на переменном грунте, позиционный — заданную высоту. Подробно про настройку глубины пахоты и работу регуляторов — в отдельной статье про силовое и позиционное регулирование; на 1221 логика та же, отличается лишь масштаб усилий под более тяжёлые орудия.

ВОМ и работа с активной навеской

Для активных орудий у МТЗ-1221 есть вал отбора мощности: задний ВОМ работает на 540 и 1000 об/мин, управление — из кабины. На старших сериях возможна установка переднего ВОМ. Сочетание высокого тягового класса, ВОМ и гидравлических штуцеров (выводов) позволяет 1221 работать с разными видами активной навески — фрезами, косилками, разбрасывателями, комбинированными посевными комплексами. Гидроштуцеры питают гидрофицированные органы прицепных и навесных машин.

Обслуживание

Гидронавесную систему обслуживают по общим правилам: следят за уровнем и чистотой масла в гидробаке, состоянием фильтров (сливного и всасывающей сетки), герметичностью соединений и шлангов. Грязное масло выводит из строя насос и распределитель, поэтому его меняют по регламенту вместе с фильтрами. Силовые цилиндры при потере герметичности (самопроизвольное опускание навески) восстанавливают ремкомплектом уплотнений.

Неисправности

• Навеска не поднимает или поднимает вяло — мало масла, износ насоса, засор фильтра, неисправность распределителя, подсос воздуха.
• Навеска не держит, опускается сама — износ манжет силового цилиндра или негерметичность распределителя.
• Рывки при подъёме — воздух в системе или холодное масло.

Диагностика гидронавески 1221 ведётся по той же логике, что и у других МТЗ — последовательно: масло и фильтр → насос → распределитель → подсос воздуха → цилиндр.

Связанные товары

• Силовой гидроцилиндр навески 1221 (вертикальный встроенный / горизонтальный автономный), ремкомплект уплотнений
• Насос гидросистемы, распределитель, фильтры (сливной и всасывающий)
• Тяги, раскосы и пальцы задней навески, гидроштуцеры (быстроразъёмы)
• Трансмиссионное/гидравлическое масло — по руководству

Частые вопросы

• Сколько поднимает навеска МТЗ-1221?

Грузоподъёмность навесной системы — до 4,3 тонн, против 3,2 тонн у МТЗ-80/82. Это позволяет работать с тяжёлыми широкозахватными орудиями.

• Как устроена гидравлика навески 1221?

Это насос, распределитель и силовые цилиндры. Встречается два исполнения: два вертикальных цилиндра, встроенных в гидроприёмник, или один автономный горизонтальный гидроцилиндр. Перед заказом запчастей уточняют исполнение.

• Какое регулирование навески на МТЗ-1221?

Силовое, позиционное и смешанное — как у всего семейства МТЗ. Силовое держит нагрузку и глубину на переменном грунте, позиционное — заданную высоту орудия.

• Какие обороты ВОМ у МТЗ-1221?

Задний ВОМ работает на 540 и 1000 об/мин, управление из кабины. На старших сериях возможна установка переднего ВОМ.

• Чем гидравлика 1221 отличается от МТЗ-80/82?

Выше грузоподъёмность — до 4,3 т против 3,2 т, и мощнее силовые цилиндры (на части машин их два). Принцип работы, насос и регулирование при этом общие для семейства.

• Почему навеска 1221 не поднимает?

Чаще всего мало масла, изношен насос, засорён фильтр, неисправен распределитель или есть подсос воздуха. Проверку ведут последовательно: масло и фильтр, насос, распределитель, воздух, цилиндр.
