Гидравлика МТЗ-1523: почему навеска поднимает 6500 кг и как выбрать масло для ГНС

БЕЛАРУС-1523 — трактор третьего тягового класса, и его гидравлическая система рассчитана на работу с тяжёлым оборудованием. Грузоподъёмность задней навески — не менее 6500 кг, тогда как МТЗ-82 поднимает около 3200 кг, а МТЗ-1221 — около 5000 кг. Гидросистема трактора обслуживает одновременно заднюю навеску, передние гидровыводы, ПВМ, блокировку дифференциала и рулевое ГОРУ — всё от одного насоса. В этой статье разберём, как организована система, какое масло и в каком объёме, как управляются гидровыводы, и что делать при основных неисправностях.

Устройство гидравлической системы

Гидросистема БЕЛАРУС-1523 разделена на два контура, обслуживаемых одним насосом:

• ГНС (гидронавесная система) — подача давления на гидроцилиндры навески (ЗНУ и ПНУ), на гидровыводы для внешних потребителей, на привод ПВМ и блокировку дифференциала
• ГОРУ (гидрообъёмное рулевое управление) — отдельная ветвь от того же насоса для управления рулевыми гидроцилиндрами

Насос постоянно нагнетает масло при работающем двигателе (R35735). Это важно учитывать: даже когда навеска не используется, насос работает и масло нагревается. При длительной работе без нагрузки (транспортный переезд при высоких температурах воздуха) масло греется интенсивнее — за состоянием радиатора гидросистемы надо следить.

Приоритет между ГНС и ГОРУ в системе реализован таким образом, что рулевое управление всегда получает необходимое давление независимо от нагрузки на навеску (R35781). Это безопасная архитектура: даже при максимально нагруженной навеске рулевое работает без потери усилия.

Заднее навесное устройство (ЗНУ)

Задняя трёхточечная навеска категории НУ-3 — стандарт ISO 730 для тракторов мощностью от 100 кВт. Категория 3 означает диаметр присоединительных пальцев 37,4 мм (против 28,7 мм у категории 2 на МТЗ-82). Поэтому навесные машины для МТЗ-1523 (плуги ПО-5, ПО-6, культиваторы и т.д.) не могут быть напрямую подключены к МТЗ-82 — нужны переходные пальцы.

Переднее навесное устройство (по заказу)

По заказу монтируется переднее навесное устройство (ПНУ) категории 2 (R35768) с двумя цилиндрами Ц63×200 (R35769). ПНУ позволяет агрегатировать машины спереди и сзади одновременно — например, сеялку сзади и маркер или каток спереди. Нагрузка на ПВМ при использовании ПНУ не должна превышать 40 кН.

Гидровыводы для внешних потребителей

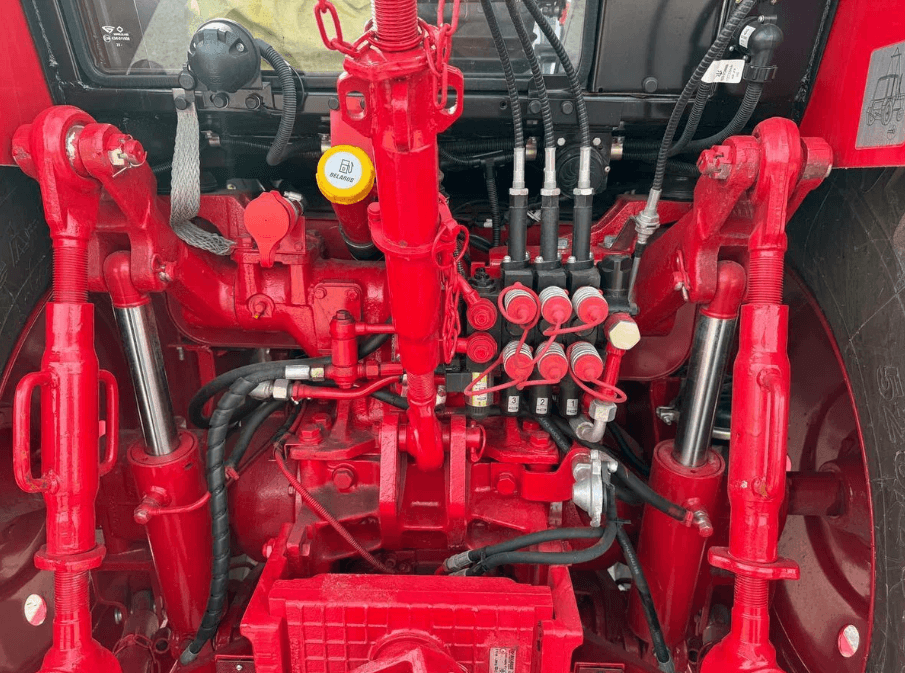

Задние гидровыводы (4–6 секций, зависит от комплектации) предназначены для подключения гидравлических исполнительных органов навесных и прицепных машин — гидроцилиндров маркёров, приводов бункерных разгрузчиков, клапанов разбрасывателей. Максимальный расход масла через гидровыводы — до 53 л/мин при номинальных оборотах двигателя. Управление — рычагами на правой консоли кабины или джойстиком (в зависимости от комплектации).

Каждая секция распределителя работает в трёх положениях: нейтраль (масло возвращается в бак), подача (масло идёт к потребителю), слив (обратный ход). При использовании двустороннего гидроцилиндра — обе магистрали секции подключены.

Масло в гидросистеме: объём и обслуживание

Масло в гидросистеме меняют полностью при сезонной смене: МГЕ-46В и ВМГЗ не смешивают — при смешении меняется вязкость, что влияет на точность управления навеской. Перед заменой нужно слить масло из бака и цилиндров, а не только из бака. При замене обязательно меняют фильтрующий элемент гидросистемы (R37662).

Уровень масла в гидросистеме проверяют по щупу или смотровому стеклу бака при опущенной навеске и горизонтальном положении трактора. Заниженный уровень — риск кавитации насоса и его ускоренного износа.

Признаки неисправностей гидросистемы

Частые вопросы

• Какова грузоподъёмность навески МТЗ-1523?

Задняя навеска НУ-3 (категория 3) поднимает не менее 6500 кг на оси подвеса. Два цилиндра Ц90×250. Это почти вдвое больше, чем у МТЗ-82 (~3200 кг), что позволяет работать с шестикорпусными плугами, тяжёлыми культиваторами и комбинированными машинами.

• Какое масло заливать в гидравлику МТЗ-1523?

МГЕ-46В (летом) или ВМГЗ (зимой, рабочий диапазон до −35 °C). Замена сезонно при смене режима или каждые 1000 моточасов. При смене менять масло полностью вместе с фильтрующим элементом, не доливать одно в другое.

• Что означает категория 3 навески МТЗ-1523?

Категория 3 (НУ-3) по ГОСТ ISO 730 — стандарт присоединительных размеров для тракторов свыше 100 кВт. Диаметр нижних шарниров 37,4 мм, расстояние между точками присоединения 825 мм. Категория 2 (МТЗ-82) имеет меньшие присоединительные размеры. Машины для НУ-3 не подключаются к МТЗ-82 без переходников.

• Почему у МТЗ-1523 два гидроцилиндра навески, а не один?

Два цилиндра Ц90×250 вместо одного обеспечивают симметричный подъём тяг без бокового перекоса под нагрузкой. При тяжёлых несимметричных машинах (широкозахватные плуги, комбинированные агрегаты) один цилиндр даёт скручивающий момент на раме, что ведёт к неравномерному заглублению. Два цилиндра работают синхронно.
