Кабина МТЗ-1523: что есть в стандарте и что чаще всего ломается

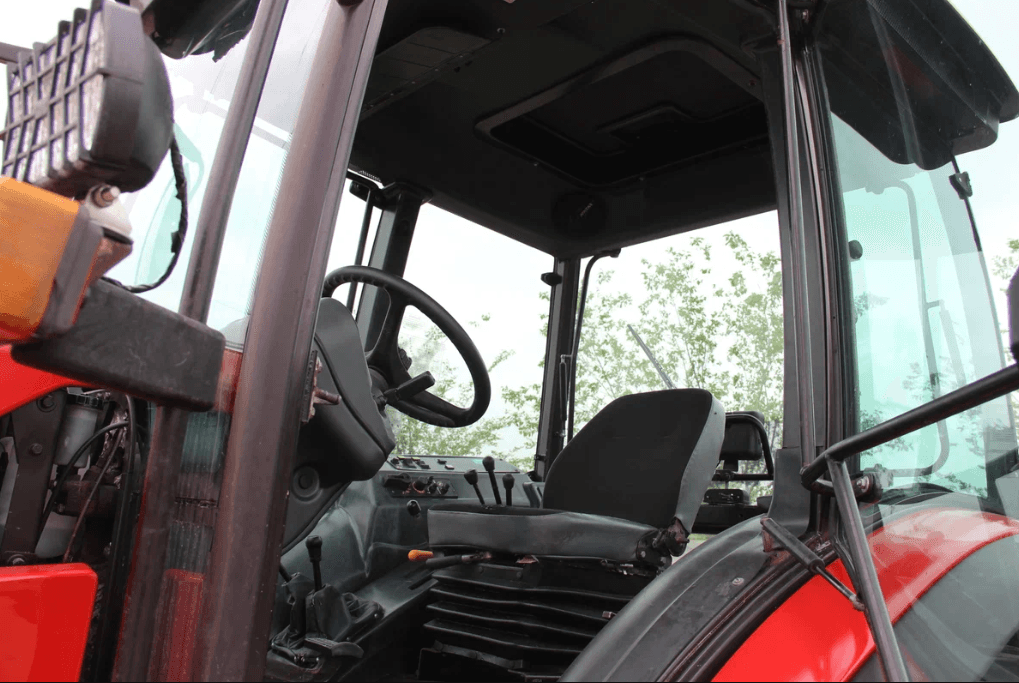

Кабина БЕЛАРУС-1523 — цельнометаллическая, с остеклением со всех сторон, обеспечивает оператору хороший обзор и защиту от шума, вибрации, пыли и осадков. МТЗ-1523 — трактор третьего класса тяги (тяговое усилие 30–40 кН), и требования к комфорту оператора здесь выше, чем у класса 1,4 (МТЗ-892). Кабина установлена на виброизоляторах — резиновых подушках — и подрессорена от рамы трактора. По сравнению с МТЗ-892, кабина МТЗ-1523 крупнее: больший внутренний объём, улучшенная обзорность, более мощные системы отопления и вентиляции. Ключевое отличие — штатный кондиционер на большинстве модификаций и более развитая пневматика управления.

Что входит в стандартную комплектацию кабины МТЗ-1523

Обзор из кабины обеспечивается панорамным остеклением: лобовое стекло из двух секций с хорошей обзорностью на навесное оборудование и на передние колёса, боковые стёкла (опускаемые или форточки), заднее стекло с обзором на навеску. Стеклоочистители — передние (с омывателем) и задний. На МТЗ-1523 по умолчанию устанавливают обогрев заднего стекла, что особенно важно при работе в условиях утреннего конденсата и в осенне-зимний период.

Органы управления в кабине МТЗ-1523 разделены на левый и правый пульты, а также центральную консоль. Педали тормоза — раздельные (левое и правое колесо), объединяются скобой для движения по дороге. Рычаги КПП, ПВМ, ВОМ расположены в удобном доступе. На поздних модификациях — джойстик управления навесным устройством вместо рычагов.

Уплотнения кабины: где текут и как проверять

Уплотнения дверей — основная зона потери герметичности. Резиновый уплотнитель со временем твердеет, трескается, теряет эластичность и перестаёт плотно прижиматься к порогу и стойке при закрытии двери. Признак: сквозняк при работе с отопителем, шум ветра на высоких скоростях при транспортировке, дождевая вода попадает в кабину в углах двери.

Проверка уплотнения дверей — метод с полоской бумаги: лист А4 зажать в дверях в нескольких точках по периметру. Бумага должна держаться с заметным сопротивлением — уплотнение работает. Если бумага выскальзывает без усилия — уплотнение в этом месте не работает. Типичные зоны — нижние углы дверей и стойки около петель. Замена уплотнителя: вынуть старый из паза (вставляется в Т-образный паз без клея), установить новый. Уплотнители выпускаются метражом, отрезают по длине периметра с запасом 5–10 см.

Уплотнения остекления — поролон или резина в рамках. При засыхании поролон крошится и перестаёт уплотнять. Признак: свист на ходу, попадание пыли в кабину. Замена — герметик или новый уплотнитель под рамку стекла. При сложном остеклении (вклеенные стёкла) — ремонт у специалиста.

Фильтр кабины и вентиляция

Фильтр кабины — бумажный сменный элемент. Установлен на воздухозаборнике вентиляции. Задерживает пыль, пыльцу, крупные частицы из воздуха поступающего в кабину. При работе в запылённых условиях (уборка зерновых, дискование) фильтр засоряется за 50–100 часов работы.

Признаки засорённого фильтра кабины: снизилось давление воздуха в кабине (при нормальной работе вентилятора давление в кабине чуть выше атмосферного — это предотвращает проникновение пыли через щели), стало пыльно в кабине при работающем вентиляторе, в жару стало хуже работать охлаждение.

Фильтр не моют — только меняют. Частота замены: каждые 100–200 ч при нормальных условиях, каждые 50–100 ч при уборке или пыльных полевых работах. Установка нового фильтра — снять крышку воздухозаборника, извлечь старый элемент, вставить новый. Проверить правильность установки — плотная посадка без щелей по периметру.

Отопление и кондиционирование кабины МТЗ-1523

Система отопления — жидкостная, от горячей ОЖ двигателя Д-260.1S2 (6 цил., 130 л.с.). Теплообменник мощнее, чем у МТЗ-892 — двигатель крупнее и выделяет больше тепла в систему охлаждения. Краник отопителя управляет потоком ОЖ через теплообменник. При температуре воздуха до −30 °C система отопления МТЗ-1523 прогревает кабину до комфортной температуры в течение 20–30 минут (при полностью закрытой кабине и прогретом двигателе).

Кондиционер — на большинстве серийных МТЗ-1523 устанавливается штатно (не опция, как на МТЗ-892). Хладагент R-134a. Компрессор кондиционера — приводной от двигателя через ременную передачу с электромагнитной муфтой. Испаритель (охлаждающий теплообменник) расположен в блоке вентилятора кабины. Конденсатор — снаружи, перед радиатором охлаждения двигателя. При работе в жаркую погоду (+35 °C и выше) кондиционер МТЗ-1523 обеспечивает снижение температуры в кабине до 22–26 °C за 10–15 минут.

Стеклоочистители и омыватель

Стеклоочистители лобового стекла — электрические, с двумя скоростями. Щётки меняют при размазывании вместо протирки (резина задубела), появлении полос или пропусков. Срок службы щёток: 1–2 года при нормальной эксплуатации, меньше — если щётки работают по сухому стеклу. Не включать стеклоочиститель на сухом стекле — задирает стекло и изнашивает резину щёток.

Омыватель лобового стекла: бачок омывателя расположен под капотом или в кабине, объём 1–2 л. Зимой — обязательно использовать незамерзающую жидкость (концентрат с температурой замерзания до −20…−30 °C в зависимости от разбавления). Замёрзшая жидкость в трубках и форсунке разрывает трубки и выводит форсунку из строя. Стеклоочиститель заднего стекла работает аналогично.

Виброизоляторы и крепление кабины

Кабина МТЗ-1523 крепится к раме через виброизоляторы — резиновые подушки. Виброизоляторы поглощают часть вибрации и шума от двигателя и трансмиссии. При изношенных виброизоляторах кабина начинает «ходить» при работе, усиливается шум и вибрация, возможен скрип. Срок службы виброизоляторов — 5–8 лет. При появлении заметного движения кабины при работающем двигателе или посторонних звуках (стук, скрип) — осмотреть и подтянуть болты крепления кабины, при износе резины — заменить виброизоляторы.

ROPS: защита при опрокидывании

Конструкция кабины МТЗ-1523 включает ROPS (Roll-Over Protective Structure) — силовые элементы, обеспечивающие защиту оператора при опрокидывании. Стойки и крыша кабины усилены для противостояния нагрузке при переворачивании трактора. Ремень безопасности — обязательный элемент. При опрокидывании без ремня безопасности ROPS бесполезен — оператор вылетает из кресла.

Правило ROPS: нельзя приваривать к кабине нештатные детали, сверлить отверстия в стойках, ремонтировать стойки кабины сваркой без последующей дефектоскопии — это нарушает расчётную прочность конструкции. После опрокидывания трактора кабина подлежит полной инспекции у официального дилера, даже если видимых повреждений нет — могут быть скрытые деформации несущих элементов.

Техническое обслуживание кабины: регламент

Типичные неисправности кабины МТЗ-1523

Скрип кабины при работе. Чаще всего — ослабленные болты крепления кабины к раме (виброизоляторам). Второй вариант — изношенные или расслоившиеся виброизоляторы. Затянуть болты до нормального момента. При стойком скрипе — осмотреть виброизоляторы на расслоение резины.

Запотевание стёкол изнутри. В кабину поступает влажный воздух снаружи (через щели), или вентиляция работает неправильно. Проверить уплотнения дверей и остекления. Включить вентилятор на приток свежего воздуха. При работающем кондиционере запотевание внутренних поверхностей — нормальный эффект разницы температур, устраняется режимом свежего воздуха.

Шум ветра при транспортировке. Пропускает уплотнение двери или окна. Найти место на ходу (ухом вдоль периметра двери), заменить уплотнитель.

Не работает стеклоочиститель. Перегорел предохранитель. Неисправен мотор редуктора очистителя. Заклинили шарниры трапеции (при длительном хранении без использования).

Частые вопросы

• В чём разница кабины МТЗ-1523 и МТЗ-892?

МТЗ-1523 — кабина крупнее, лучше обзорность, мощнее отопление, штатный кондиционер на большинстве модификаций. МТЗ-892 — меньше, кондиционер опция. Конструкция крепления — виброизоляторы на обоих, но у МТЗ-1523 кабина тяжелее и крепление надёжнее для трактора III класса тяги.

• Как часто менять фильтр кабины МТЗ-1523?

При нормальных условиях — 100–200 ч. При уборке или запылённых работах — 50–100 ч. Фильтр не моют — только меняют. Засорённый фильтр снижает давление в кабине и увеличивает запылённость внутри.

• Почему кондиционер МТЗ-1523 плохо охлаждает в жару?

Три основные причины: 1) забит конденсатор (продуть/промыть), 2) недостаток хладагента (заправка у специалиста), 3) фильтр кабины засорён (воздух не поступает к испарителю). Проверить в указанном порядке.

• Почему скрипит кабина МТЗ-1523?

Ослабленные болты крепления кабины к виброизоляторам — затянуть. Изношенные виброизоляторы — заменить. При скрипе в районе петель дверей — смазать петли литолом.
