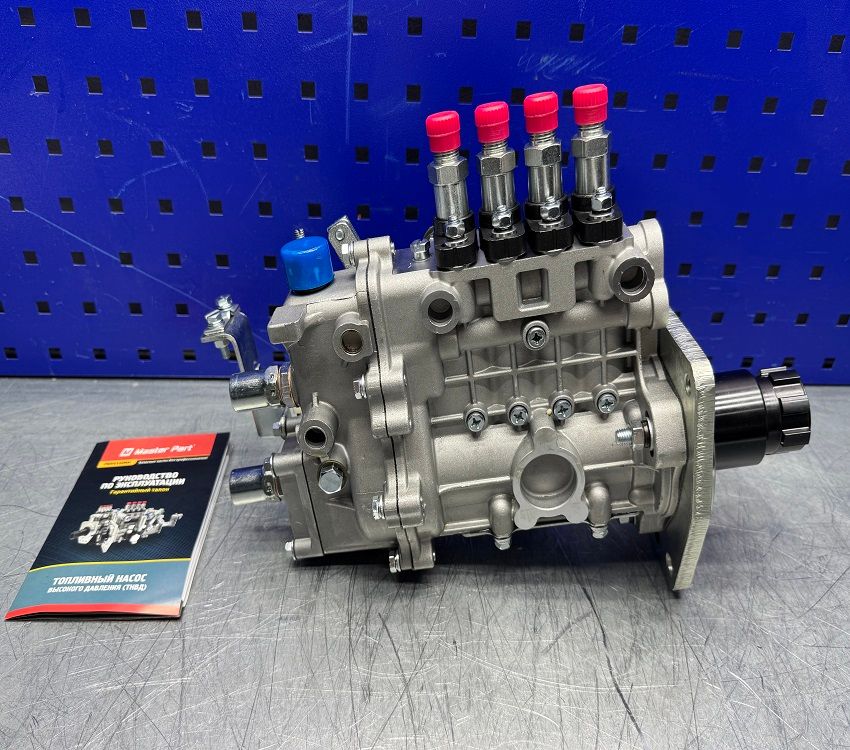

Регулировка ТНВД МТЗ-80/82 (Д-240): угол впрыска, форсунки и холостой ход

В этой статье — как правильно отрегулировать топливную систему МТЗ-80/82 с двигателем Д-240: выставить угол опережения впрыска по метке шкива, проверить и отрегулировать форсунки, настроить обороты холостого хода. Все значения приведены для стандартного Д-240 без турбонаддува; для Д-243 и Д-245 параметры другие — уточняйте по паспорту конкретного двигателя.

Нормы — таблица перед началом работы

Регулировка угла опережения впрыска

Угол опережения впрыска определяет, в какой момент топливо подаётся в цилиндр относительно верхней мёртвой точки (ВМТ) поршня. При слишком раннем впрыске — жёсткая работа двигателя, стуки, перегрев; при позднем — чёрный дым, падение мощности, перерасход топлива.

Важно: регулировку угла впрыска проводят только на холодном или тёплом, но не горячем двигателе. Точная проверка — на стенде с моментоскопом. Полевая регулировка «по метке» — достаточна для восстановления нормальной работы, но не заменяет стендовую при капитальном ремонте ТНВД.

Шаг 1. Найдите метку ВМТ и метку угла впрыска

1. На шкиве коленвала (спереди двигателя) есть риски и цифры — они обозначают градусы относительно ВМТ. Найдите риску «0» (ВМТ) и риску «17» или «20».

2. На картере шестерён (или на корпусе ТНВД в зависимости от исполнения) есть неподвижный указатель — стрелка или штифт, относительно которого читаются риски шкива.

3. Проворачивая коленвал рукояткой по часовой стрелке (если смотреть спереди), совместите нужную риску шкива с указателем.

Шаг 2. Проверьте положение метки на муфте ТНВД

1. На автоматической муфте опережения впрыска (на приводном валу ТНВД) есть собственная метка — риска на корпусе муфты.

2. При правильно выставленном угле, когда риска «17» шкива совпадает с указателем, метка на муфте ТНВД должна совпасть с меткой на корпусе насоса (или с указателем — зависит от конструкции конкретного ТНВД).

3. Если метки не совпадают — нужна корректировка.

Шаг 3. Корректировка угла

1. Ослабьте болты крепления фланца привода ТНВД (3 болта на овальных отверстиях).

2. Поворачивайте корпус ТНВД вокруг оси: поворот насоса «против хода» (против направления вращения кулачкового вала) увеличивает угол опережения (более ранний впрыск); «по ходу» — уменьшает (поздний впрыск).

3. Добейтесь совпадения меток, затяните болты фланца. Не перетягивайте — овальные отверстия предназначены именно для регулировки.

4. Проверьте ещё раз после затяжки: болты могут слегка сдвинуть фланец.

Шаг 4. Проверка на работающем двигателе

1. Запустите двигатель, прогрейте до рабочей температуры.

2. Признаки правильного угла: двигатель работает ровно, без жёстких стуков при прогазовке, нет чёрного или белого дыма в установившемся режиме. Лёгкий серый дым при резком газе в холодном режиме — норма.

3. Если сохраняется чёрный дым при нормальной нагрузке — угол поздний, сдвиньте насос на 1–2° в сторону раннего. Если стуки и жёсткая работа — угол ранний, сдвиньте в позднюю сторону.

Регулировка форсунок ФД-22

Форсунки Д-240 — игольчатые, давление открытия 170–180 кгс/см². Точная проверка — на стенде с манометром (прибором КИ-562 или аналогом). Полевая проверка «на слух» — не заменяет стендовую, но позволяет определить явно неисправную форсунку.

Полевая проверка форсунки (без стенда)

1. Снимите форсунку с двигателя (ключ 27 мм, аккуратно — не потеряйте медное уплотнительное кольцо в посадочном гнезде).

2. Подсоедините форсунку к топливной трубке высокого давления, направьте распылитель в стеклянную ёмкость.

3. Прокачайте систему ручной подкачкой, затем прокрутите стартером на 2–3 секунды.

4. Нормальный распыл — мелкодисперсный конус без капель и подтёков. Гудящий характерный звук при впрыске («цвиканье»). Сплошная струя — форсунка «льёт», игла не садится; капли или неравномерный конус — засорены распыливающие отверстия или изношена игла.

5. Проверьте герметичность: после прекращения прокачки на носике форсунки не должна висеть капля. Подтекание — негерметичная игла, нужна замена или притирка.

Регулировка давления форсунки на стенде

1. Закрепите форсунку в стенде (КИ-562 или аналог).

2. Медленно нажимайте рычаг стенда, наблюдая за манометром: момент начала впрыска — давление открытия. Норма для ФД-22: 170–180 кгс/см².

3. Ниже нормы (форсунка открывается рано) — затяните регулировочный винт форсунки. Выше нормы — ослабьте. После каждой корректировки повторяйте проверку.

4. Зафиксируйте винт контргайкой после установки нужного давления.

Регулировка оборотов холостого хода

Регулятор оборотов ТНВД обеспечивает устойчивую работу на холостом ходу и ограничивает максимальные обороты. На Д-240 регулятор всережимный — управляется педалью подачи топлива.

Минимальные обороты ХХ (550–650 об/мин)

1. Прогрейте двигатель до рабочей температуры, переведите педаль подачи топлива в крайнее нижнее положение (минимальная подача).

2. Найдите болт минимальных оборотов на корпусе регулятора (обычно со стороны, противоположной болту максимальных оборотов; закрыт пломбой или колпачком).

3. Вворачивая болт — увеличиваете обороты мин. ХХ; выворачивая — уменьшаете. Целевое значение: двигатель устойчиво работает без остановки при 550–650 об/мин.

4. Затяните контргайку болта.

Максимальные обороты (защита от разноса)

Болт максимальных оборотов ограничивает ход рейки ТНВД при полной подаче без нагрузки. На Д-240 этот болт запломбирован на заводе и не подлежит самостоятельной регулировке: снятие пломбы — повод для споров с контролирующими органами при работе на дорогах общего пользования. При нарушении пломбы завода обороты разноса могут превысить допустимые — это разрушение двигателя.

Что делает только стенд — не полевая регулировка

Если после полевой регулировки двигатель работает нестабильно, дымит или потребляет значительно больше топлива — ТНВД нужно снять и отдать в специализированную мастерскую на стендовую проверку.

Частые вопросы

Как проверить угол опережения впрыска без специального прибора?

По меткам на шкиве коленвала и корпусе ТНВД — это и есть полевой метод без стенда. Совместите риску «17» (или ту, что указана в паспорте вашего ТНВД) с неподвижным указателем, и убедитесь, что метка муфты ТНВД совпадает с меткой на корпусе насоса. Косвенный признак правильного угла — отсутствие жёстких стуков и чёрного дыма в установившемся режиме работы.

МТЗ-80 дымит чёрным — это всегда ТНВД?

Нет. Чёрный дым возможен при позднем угле впрыска, но также при изношенных форсунках, засорённом воздушном фильтре, изношенных кольцах цилиндров или турбине (на Д-243/Д-245). Сначала проверьте воздушный фильтр и форсунки — они проще и дешевле. ТНВД и угол впрыска — если фильтр и форсунки в порядке.

Можно ли самому отрегулировать ТНВД без стенда?

Угол опережения впрыска и обороты холостого хода — да, своими руками по меткам и тахометру. Давление форсунок — нужен хотя бы ручной стенд КИ-562 или аналог. Цикловую подачу и равномерность по секциям — только на стационарном стенде в мастерской.

Чем отличается ТНВД УТН-5 от ТНВД-4УТНИ на МТЗ-80?

УТН-5 — более ранний вариант, устанавливался на первых сериях Д-240. ТНВД-4УТНИ (и его модификации) — более поздний, с улучшенным регулятором. Взаимозаменяемость — частичная; при замене нужно согласовать муфту привода и угол опережения заново. Подробнее — в паспорте двигателя или на шильдике ТНВД.

Почему двигатель Д-240 работает нестабильно на холостом ходу после регулировки?

Три вероятные причины: болт мин. оборотов выставлен слишком низко (двигатель «плавает» около нижней границы устойчивости — поднимите до 650 об/мин); в топливную систему попал воздух (не прокачана); изношены плунжеры или пружины регулятора ТНВД — нужен стенд.
