Как отрегулировать тормоза на МТЗ-80/82: пошаговая инструкция

В этой статье разберём регулировку тормозов МТЗ-80/82 по шагам: свободный ход педали, полный ход, уравнивание левого и правого тормоза, настройку стояночного тормоза. Здесь же — главная путаница в цифрах, из-за которой тракторы ездят с разбалансированными тормозами: «свободный ход 40–60 мм», которые часто пишут в интернете, — это неверное значение. Правильные цифры с объяснением, что они означают и откуда взяты, — ниже.

Два хода педали — не путайте их

В документации на МТЗ-80/82 у педали тормоза два разных параметра, и их часто путают. Это главная причина ошибок при регулировке.

Часто встречающееся в источниках значение «свободный ход 40–60 мм» — ошибочное: это перепутанное или усреднённое значение из другого замера. Правильный свободный ход — 6–12 мм, и именно его регулируют упорным болтом. Полный ход не регулируется напрямую — он результат нормального износа накладок; если полный ход вышел за диапазон, это сигнал замены накладок или дисков.

Периодичность регулировки

Тормоза МТЗ-80/82 проверяют при каждом ТО-2 (каждые 500 моточасов) и внепланово при любом из признаков разрегулировки: трактор тянет в сторону при торможении, педали ходят неравномерно, нужно сильнее давить для нормального замедления, или педаль «проваливается». Дисковые сухие тормоза МТЗ-80/82 чувствительны к попаданию масла и воды — после мойки высокого давления или масляного подтёка тормоза проверяют сразу.

Инструмент и подготовка

• Ключи рожковые 17, 19, 22 мм; отвёртка плоская

• Линейка или штангенциркуль (замер хода педали)

• Динамометр или безмен (~10–12 кг) для проверки полного хода под нагрузкой

• Помощник — нужен для нажатия педали при регулировке

Трактор устанавливают на ровной площадке, двигатель глушат. Педали тормоза должны быть расцеплены (не скреплены блокировочной скобой) — регулируют каждую педаль отдельно.

Регулировка рабочих тормозов (пошагово)

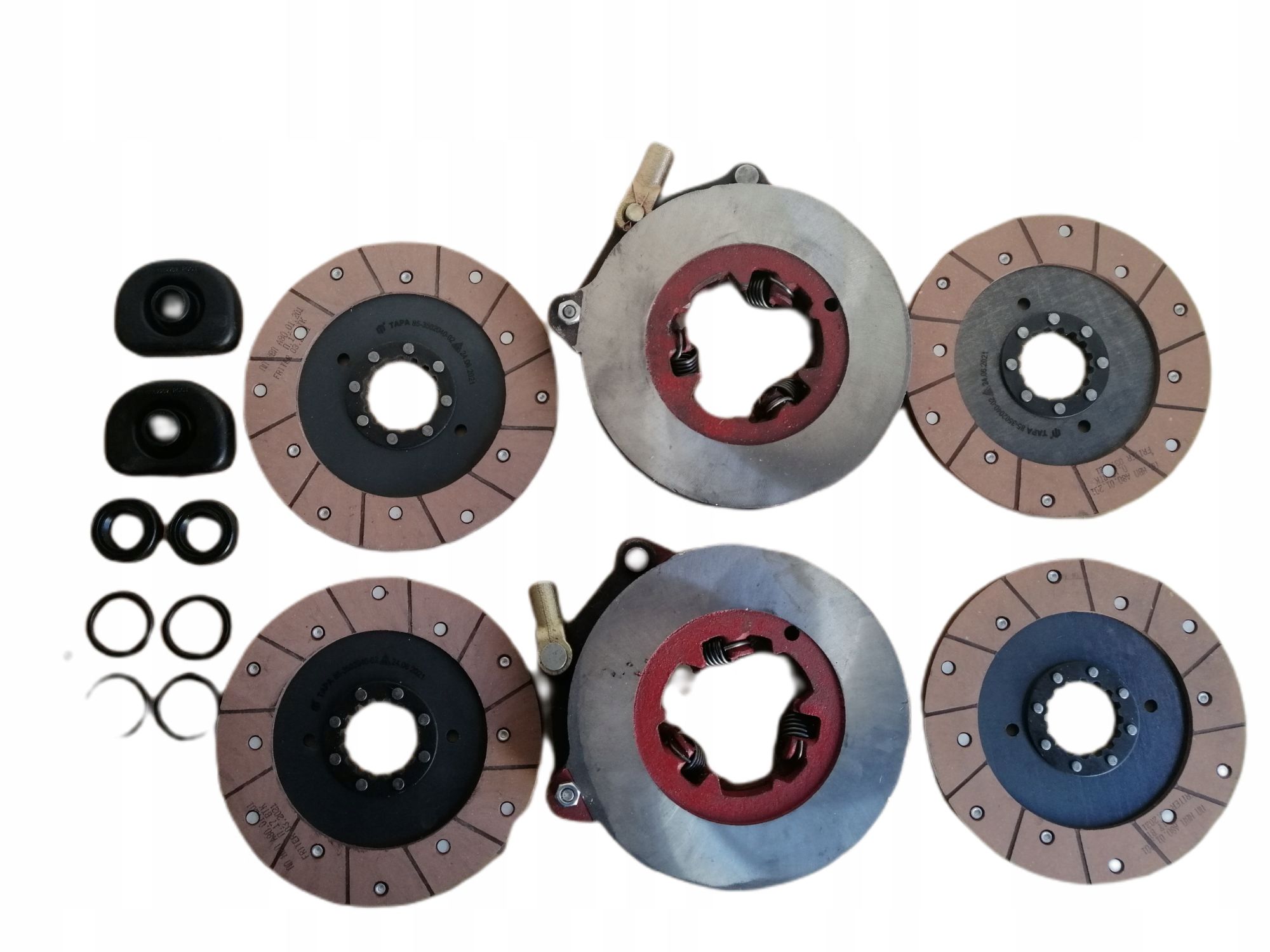

На МТЗ-80/82 рабочие тормоза дисковые, сухие. Привод механический (через тяги) или с гидравлическим усилителем. В обоих случаях исходная точка регулировки — упорный болт педали, который задаёт начальное положение педали и тем самым свободный ход.

Шаг 1. Проверьте исходное положение

1. Рукой нажмите на педаль тормоза до момента, когда почувствуете первое сопротивление — тормоз начинает работать. Расстояние, пройденное педалью до этого момента — свободный ход. Измерьте его линейкой от точки покоя до точки начала сопротивления. Норма: 6–12 мм.

2. Если свободный ход в норме — переходите к проверке полного хода. Если нет — регулируйте.

Шаг 2. Регулировка свободного хода упорным болтом

1. Найдите упорный болт педали тормоза (ввёрнут в кронштейн педали или в ограничитель хода). На МТЗ-80/82 он задаёт крайнее верхнее положение педали и тем самым расстояние от педали до начала срабатывания тормоза.

2. Отпустите контргайку упорного болта.

3. Вворачивайте болт — педаль поднимается, свободный ход уменьшается. Выворачивайте — педаль опускается, свободный ход увеличивается. Целевое положение болта: примерно 25 ± 2 мм от опорной поверхности (или ориентируйтесь на свободный ход 6–12 мм как на контрольный результат).

4. Затяните контргайку, удерживая болт от проворота.

5. Повторно проверьте свободный ход рукой.

Шаг 3. Регулировка зазора толкателя (гидравлический привод)

На машинах с гидравлическим усилителем тормозов зазор между толкателем и поршнем главного цилиндра задаёт свободный ход. Норма: 1–2 мм. Регулируется гайкой на штоке толкателя. Если зазора нет совсем — тормоза самоподтормаживают и перегреваются; если слишком большой — увеличивается свободный ход педали сверх нормы.

Шаг 4. Проверка полного хода

1. Попросите помощника нажать педаль тормоза с усилием ~118 Н (≈12 кгс) — это примерно «нажать с заметным, но не предельным усилием».

2. Линейкой измерьте ход педали от положения покоя до упора под нагрузкой.

3. Норма: 70–90 мм при малой кабине, 110–120 мм при большой обзорной кабине. Если полный ход меньше нижней границы — тормозные диски изношены, зазоры выбраны; нужна замена или ремонт. Если больше верхней границы — ищите причину (не полностью выбирается свободный ход, растянуты тяги).

Уравнивание левого и правого тормоза

На МТЗ-80/82 левая и правая педали тормоза работают независимо — это нужно для разворота. Но при движении по дороге и торможении на ходу педали должны работать синхронно, иначе трактор будет уводить в сторону. Уравнивание делают после регулировки каждой педали по отдельности.

1. Отрегулируйте обе педали по шагам 1–3 по отдельности.

2. Скрепите педали блокировочной скобой (пальцем) для совместного торможения.

3. Нажмите на скреплённые педали с одинаковым усилием и проверьте: обе педали должны проходить одинаковый путь до срабатывания. Допустимая разница полных ходов: левая педаль на 5–20 мм короче правой — это норма конструктива МТЗ-80/82.

4. Если разница хода больше допустимой — регулируйте «отстающую» педаль, изменяя положение упорного болта на несколько миллиметров.

5. После уравнивания проверьте торможение на малой скорости на ровной площадке: трактор должен тормозить прямо.

Регулировка стояночного тормоза (ручника)

Стояночный тормоз МТЗ-80/82 — механический, от отдельного рычага в кабине. Он должен удерживать трактор на уклоне без движения; если трактор трогается с поднятым рычагом ручника — тормоз разрегулирован или изношен.

1. Установите трактор на площадке с уклоном 15–18° (или проверьте на ровном месте: рычаг ручника поднят, трактор не должен катиться под нагрузкой).

2. Найдите регулировочную тягу или натяжной болт стояночного тормоза (расположение — в кабине под панелью или за ней, зависит от образца кабины).

3. Затяните регулировочный болт или укоротите тягу на один-два оборота, пока рычаг не начнёт чётко фиксировать машину. Рычаг не должен уходить «в пол» или, наоборот, быть слишком тугим уже в первом щелчке.

4. Проверьте: при поднятом рычаге трактор стоит; при опущенном рычаге — движение без затормаживания. Если стояночный тормоз не регулируется (нет запаса в тяге) — накладки или диски изношены, нужна замена.

Когда регулировка не помогает

Регулировка компенсирует нормальный износ и восстанавливает геометрию привода. Но она не поможет, если:

• Тормозные диски или накладки изношены ниже допустимого предела — педаль провалится снова через несколько часов работы.

• На диски попало масло — замасленные диски не держат даже при правильном зазоре; нужно найти и устранить течь, затем заменить диски.

• Деформированы или имеют трещины тяги привода — усилие с педали передаётся с потерями или неравномерно.

• Главный или рабочий тормозной цилиндр (при гидравлическом приводе) гонит воздух или течёт — педаль «мягкая» независимо от регулировки; нужна прокачка или замена цилиндра.

Частые ошибки при регулировке тормозов МТЗ

• Ориентируются на «свободный ход 40–60 мм». Это неверное значение из перепутанных источников. Правильный свободный ход — 6–12 мм. При «регулировке» на 40–60 мм упорный болт выкручивают слишком далеко, педаль опускается, и тормоз начинает срабатывать с большим запаздыванием.

• Регулируют обе педали скреплёнными. Каждую педаль нужно регулировать отдельно при расцепленном замке, иначе одна педаль «тянет» другую и результат неточный.

• Не проверяют полный ход после регулировки. Свободный ход поставили 6–12 мм, но полный ход уже вышел за допустимый диапазон снизу — это признак изношенных дисков, который остался незамеченным.

• Не ищут масло на дисках. После регулировки тормоза держат слабо — значит, масло всё-таки попало. Регулировка не лечит замасленные накладки.

Частые вопросы

Какой должен быть свободный ход педали тормоза на МТЗ-80?

6–12 мм — расстояние, которое педаль проходит до начала торможения. Это задаётся упорным болтом педали и зазором толкателя 1–2 мм в гидроприводе. Встречающееся в описаниях «40–60 мм» — ошибочное значение, не применяйте его.

Почему МТЗ-80 тянет влево или вправо при торможении?

Тормозы не уравнены: один срабатывает раньше или сильнее другого. Отрегулируйте каждую педаль по отдельности и затем проверьте синхронность со скреплёнными педалями. Также проверьте, нет ли масла на дисках со стороны увода.

Как часто нужно регулировать тормоза на МТЗ-80?

Плановая проверка — при каждом ТО-2 (каждые 500 моточасов). Внеплановая — немедленно при появлении увода в сторону, «мягкой» педали или заметного ухудшения эффективности торможения.

Что значит «полный ход педали» и как его измерить?

Полный ход — расстояние от положения покоя до упора при нажатии с усилием ~118 Н (≈12 кгс). Норма: 70–90 мм для малой кабины и 110–120 мм для большой обзорной. Измеряется линейкой по перемещению площадки педали при нажатии помощником.

Можно ли регулировать тормоза МТЗ-80 без помощника?

Свободный ход и упорный болт — да, можно одному. Для проверки полного хода под нагрузкой (~12 кгс) нужен помощник: одной рукой не удержать линейку и одновременно нажать педаль с нужным усилием. Без этой проверки регулировка неполная.
