Как переключать передачи КПП МТЗ-80/82 и регулировать сцепление: пошаговая настройка

Коробка передач МТЗ-80/82 — механическая, ступенчатая, двухдиапазонная с понижающим редуктором. Обеспечивает 18 передач переднего хода и 4 заднего хода. В этой статье разберём схему переключения, регулировку педали сцепления, настройку отжимных рычагов муфты, масло в КПП и моменты затяжки корпуса.

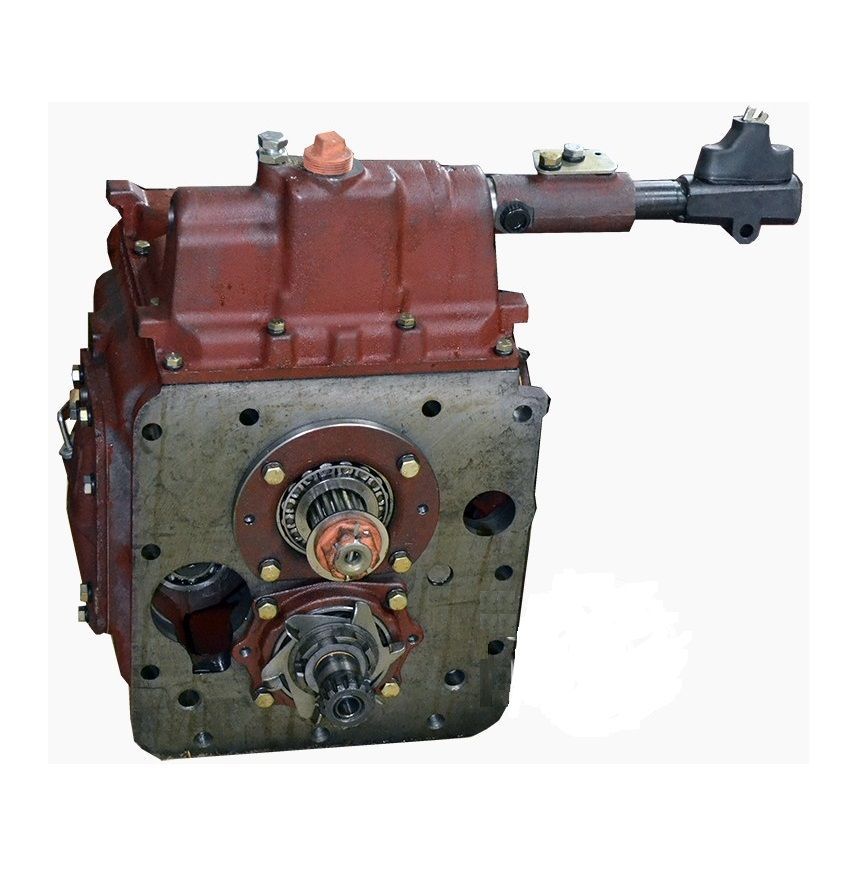

Устройство КПП МТЗ-80/82 кратко

КПП МТЗ-80/82 имеет два рычага управления:

• Основной рычаг переключения — выбирает диапазон (I пониженный / II повышенный) и отдельные передачи.
• Рычаг понижающего редуктора — удваивает общее число передач (переключается только при полной остановке трактора с выключенным сцеплением).

Трансмиссионное масло единое — находится в общем корпусе, включающем КПП, задний мост и корпус сцепления. Перед любыми регулировками и ТО глушат двигатель и включают стояночный тормоз.

Схема переключения передач МТЗ-80/82

Рычаг переключения имеет позиции на схеме типа «Н»: нейтраль по центру, передачи — вперёд-назад и по бокам. Стандартная схема МТЗ-80/82:

С понижающим редуктором (ПР) общее число передач в рабочем диапазоне — 18 вперёд + 4 назад. Понижающий редуктор переключают только при полной остановке трактора с выжатым сцеплением.

Регулировка свободного хода педали сцепления

Свободный ход педали сцепления — ключевая регулировка КПП. Норма по РЭ: 40–50 мм.

• Если свободного хода нет — выжимной подшипник постоянно поджимает рычаги → диски муфты пробуксовывают → быстрый износ и перегрев.
• Если свободный ход слишком большой → сцепление не выключается полностью → передачи включаются с трудом и с ударами.

Соответствие: ход рычага сцепления 6–7 мм ≈ свободный ход педали 40–50 мм.

Периодичность проверки: каждые 125 часов работы, а также после обкатки нового трактора.

Порядок регулировки свободного хода педали

1. Заглушить двигатель, включить стояночный тормоз.
2. Очистить педаль сцепления от грязи.
3. Ослабить контргайку вилки, расшплинтовать и извлечь палец, отсоединив тягу от рычага.
4. Отвернуть регулировочный болт до касания педалью пола кабины.
5. Повернуть рычаг против часовой стрелки до касания выжимным подшипником отжимных рычагов.
6. Отрегулировать длину тяги (вращением вилки) до совпадения отверстий — вставить палец, зашплинтовать.
7. Затянуть контргайку вилки.
8. Проверить, что педаль уверенно возвращается до упора на участке свободного хода — при необходимости отрегулировать усилие пружины сервоустройства.

Регулировка отжимных рычагов муфты сцепления

Если свободный ход педали не регулируется изменением длины тяги (ход рычага уже менее 4 мм на радиусе расположения пальца) — регулируют положение отжимных рычагов.

• Вворачивая или отворачивая регулировочные гайки, установите размер от опорных поверхностей рычагов до торца ступицы опорного диска: 13 ± 0,5 мм.
• Разность размеров между отдельными рычагами — не более 0,3 мм. При большей разности сцепление выключается неравномерно, что вызывает перекос нажимного диска.
• После установки муфты на маховик — положение рычагов регулируют специальной оправкой по внутреннему диаметру шлиц ступицы опорного диска.

Датчик блокировки нейтрали

На МТЗ-80/82 установлен датчик, блокирующий запуск двигателя при включённой передаче. Если двигатель не запускается на нейтрали или запускается при включённой передаче — датчик отрегулировать установкой нужного числа регулировочных прокладок под его корпус.

Масло в КПП МТЗ-80/82

Масло в корпусе трансмиссии общее для КПП, заднего моста и корпуса сцепления — слив через две пробки: одну в корпусе КПП и одну в корпусе заднего моста.

На тракторе с ходоуменьшителем: залить масло до уровня контрольной пробки, завинтить пробку, затем долить дополнительно 10 ± 0,1 л через горловину КПП.

Моменты затяжки болтов корпуса

Периодичность регулировок КПП

Типичные проблемы переключения и их причины

Частые вопросы

• Какой свободный ход педали сцепления должен быть на МТЗ-80?

Норма — 40–50 мм по РЭ БЕЛАРУС. Соответствует ходу рычага сцепления 6–7 мм. При отсутствии хода — диски пробуксовывают и горят. При ходе более 50 мм — сцепление не выключается полностью и передачи тяжело включить. Проверять каждые 125 часов работы.

• Какое масло заливать в КПП МТЗ-80?

Трансмиссионное масло ТАп-15В (ГОСТ 23652-79). Объём — 40 литров без ходоуменьшителя. Масло общее для всего корпуса трансмиссии: КПП, задний мост, корпус сцепления. При наличии ходоуменьшителя — 50 л плюс 10 л дополнительно.

• Почему на МТЗ-80 плохо переключаются передачи?

Главная причина — неполное выключение сцепления из-за увеличенного свободного хода педали. Прежде всего проверить и отрегулировать свободный ход (норма 40–50 мм). Если после регулировки проблема сохраняется — диагностировать износ зубьев шестерён и вилок переключения внутри КПП.

• Как переключать понижающий редуктор на МТЗ-80?

Переключение понижающего редуктора — только при полной остановке трактора с выжатым сцеплением. На ходу переключать запрещается. На тракторах с синхронизированным понижающим редуктором допускается переключение на ходу при движении накатом с полностью выжатой педалью сцепления.

• Сколько масла в КПП МТЗ-80?

40 литров (40±0,4 л) трансмиссионного масла ТАп-15В в корпусе трансмиссии без ходоуменьшителя. С ходоуменьшителем — 50 л плюс 10 л дополнительно после установки контрольной пробки.
