Как подобрать навесное оборудование на МТЗ-80?

В этой статье разберём, что можно поставить на МТЗ-80, чем оно крепится и приводится, как подобрать орудие под трактор и как по шагам навесить и настроить плуг, фрезу, косилку и КУН.

Сам по себе трактор — это тяга и вал отбора мощности, а всю работу в поле и во дворе делает навесное оборудование. На МТЗ-80 цепляют плуг и фрезу для земли, косилку для травы, фронтальный погрузчик (КУН) для погрузки, отвал для снега и десятки других орудий. Хорошая новость в том, что у МТЗ-80 стандартная задняя трёхточечная навеска и обычный ВОМ, поэтому к нему подходит большая часть распространённого оборудования тягового класса 1,4 — нужно лишь правильно его подобрать и навесить.

Что можно навесить на МТЗ-80?

МТЗ-80 — универсально-пропашной трактор, и оборудование под него делится на несколько групп по задаче:

• Обработка почвы: плуги (классика — ПЛН-3-35), культиваторы, бороны, почвообрабатывающие фрезы, окучники.
• Посев и уход: сеялки, опрыскиватели, разбрасыватели удобрений.
• Кормозаготовка: роторные и сегментно-пальцевые косилки, грабли, пресс-подборщики.
• Погрузка: фронтальный погрузчик КУН с ковшом или вилами, задние догружатели.
• Коммунальные работы: отвалы (в том числе снегоуборочные), щётки, разбрасыватели песка, ковши.

Орудия делятся ещё и по тому, нужен ли им вал отбора мощности. Пассивные (плуг, борона, отвал, ковш) трактор просто тянет или поднимает гидравликой. Активные (фреза, косилка, разбрасыватель) приводятся в движение от ВОМ — для них важны и навеска, и правильные обороты вала.

Чем крепится и приводится оборудование?

У МТЗ-80 три «интерфейса» для оборудования, и понимать их — половина успеха при подборе.

Задняя трёхточечная навеска

Это основной узел: две нижние тяги и одна центральная сверху образуют три точки крепления. Навеска у МТЗ-80 относится к категории II (тяговый класс 1,4), и под неё рассчитано большинство орудий для тракторов этого класса — присоединительные размеры совпадают, поэтому плуг одного завода встаёт на трактор другого. Грузоподъёмность навесной системы — 3200 кг (на оси подвеса по модификациям заявляют от 3200 до 4000 кг). Подробно про тяги, раскосы, центральный винт и гидроцилиндр — в отдельной статье про навеску.

Автосцепка СА-1

Чтобы не цеплять орудие пальцами вручную, на навеску ставят автосцепку СА-1. Её рамка крепится к трактору в тех же трёх точках, а ответный замок — на орудии; трактор подают задним ходом, рамка заходит в замок и защёлкивается. Это особенно удобно, если орудия меняют часто.

Вал отбора мощности (ВОМ)

Активные орудия крутит задний ВОМ. У МТЗ-80 независимый ВОМ имеет два режима: 540/545 об/мин и 1000 об/мин при 2100 об/мин коленвала. Важная деталь — хвостовик: на 8 шлицев он рассчитан на 540–545 об/мин, на 21 шлиц — на 1000 об/мин. Поэтому косилку или фрезу подбирают не только по навеске, но и под нужные обороты и тип хвостовика, иначе карданный вал орудия просто не сядет. Есть и синхронный режим (3,5 оборота вала на метр пути) — он для сеялок и других орудий, которым нужно вращение, пропорциональное скорости движения. Подробно про режимы и включение — в статье про ВОМ.

Как подобрать навесное под МТЗ-80?

Чтобы орудие встало и работало, его проверяют по пяти параметрам. Порядок подбора такой:

1. Тип и категория крепления. Орудие должно быть под трёхточечную навеску категории II (или с переходником). Лёгкое садовое оборудование «нулевой» категории от минитракторов на МТЗ-80 ставить смысла нет.
2. Вес и грузоподъёмность. Масса орудия (а для погрузчика — масса с грузом) не должна превышать грузоподъёмность навески 3200 кг. Перегруз гнёт тяги и шток гидроцилиндра.
3. Привод от ВОМ. Для активных орудий смотрят нужные обороты (540 или 1000) и тип хвостовика (8 или 21 шлиц) — они должны совпадать с трактором.
4. Мощность и тяговый класс. Орудие должно соответствовать классу 1,4: слишком широкий плуг или захват трактор не потянет, а слишком узкий — пустая трата проходов.
5. Ширина захвата и условия. Под тяжёлые почвы берут меньшую ширину захвата, под лёгкие — большую; для активных орудий учитывают и рабочую скорость.

Если хоть один пункт не сходится — орудие либо не встанет, либо перегрузит трактор. Поэтому подбор всегда начинают с навески и ВОМ, а не с «понравилось по картинке».

Плуг ПЛН-3-35: навеска и настройка

Самый частый плуг для МТЗ-80 — навесной ПЛН-3-35: три корпуса с шириной захвата по 35 см каждый, то есть около 105 см за проход. Он рассчитан как раз на тяговый класс 1,4. Настраивают плуг так:

1. Предварительно на ровной площадке. Навесьте плуг на трёхточечную навеску, опустите на твёрдое ровное основание и убедитесь, что все корпуса стоят на земле, а рама не перекошена.
2. Горизонт — раскосом. Регулируемым раскосом выставьте плуг так, чтобы он не валился на один бок: задние и передние корпуса должны идти на одинаковой глубине поперёк хода.
3. Заглубление и наклон — центральным винтом. Длиной центральной (верхней) тяги задают наклон плуга вперёд-назад, а вместе с ним и глубину вспашки.
4. Первый проход — контрольный. Пройдите 20–30 метров, выйдите и посмотрите: глубина одинаковая, борозда ровная, плуг не «рыскает». Доведите глубину винтом, горизонт — раскосом.
5. Снижение буксования. На тяжёлой тяге включают гидроувеличитель сцепного веса (ГСВ): он переносит часть веса плуга на задние колёса. С упругой навеской и ГСВ буксование на вспашке удаётся держать в пределах 9–10%.

Расход топлива при пахоте по базе — 5–12 л/ч в зависимости от почвы и глубины. Для лёгких почв, выкопки корнеплодов и картофеля применяют более простой плуг ПУ-00.000.

Почвообрабатывающая фреза

Фреза рыхлит и измельчает почву активными ножами и хороша там, где плуг избыточен: подготовка грядок, предпосевная обработка, заделка пожнивных остатков. Это активное орудие — оно приводится от заднего ВОМ. Порядок работы:

1. Навесьте фрезу на трёхточечную навеску и проверьте, что присоединительный карданный вал подходит под хвостовик ВОМ по числу шлицев и нужным оборотам.
2. Соедините карданный вал фрезы с ВОМ, убедившись, что защитный кожух на месте, а угол между валами не чрезмерный.
3. Выставьте глубину обработки опорными элементами фрезы (полозьями/катком), а ровность — раскосом навески.
4. Начинайте на пониженной скорости. По базе для активной фрезы рабочая скорость держится в пределах примерно 2–3 км/ч (на тяжёлых почвах меньше, на лёгких больше); ВОМ при этом работает на штатных оборотах.

Точную ширину захвата и обороты берут из паспорта конкретной фрезы под класс 1,4 — компактные садовые фрезы от минитракторов сюда не относятся.

Косилка

Для скашивания травы на МТЗ-80/82 ставят навесные косилки, которые приводятся от ВОМ. Две основные группы:

• Роторные (КРН) — навешиваются на МТЗ-82/МТЗ-80 и хорошо берут высокую траву и бурьян на обочинах, пустырях, склонах. Это рабочая лошадка для грубого кошения.
• Сегментно-пальцевые — режут аккуратнее, подходят для заготовки сена (например, КДН-210; по базе расход при кошении такой косилкой на МТЗ-82.1 — около 5,7 л/ч).

Косилки-измельчители для тракторов категорий I–II ставят на заднюю навеску с шириной захвата 1,2–1,8 м. Порядок навешивания тот же: закрепить на трёх точках, соединить карданный вал с ВОМ нужных оборотов, проверить защитные кожухи и выставить высоту среза опорными элементами косилки. Скашивание ведут на оборотах ВОМ, указанных для конкретной модели.

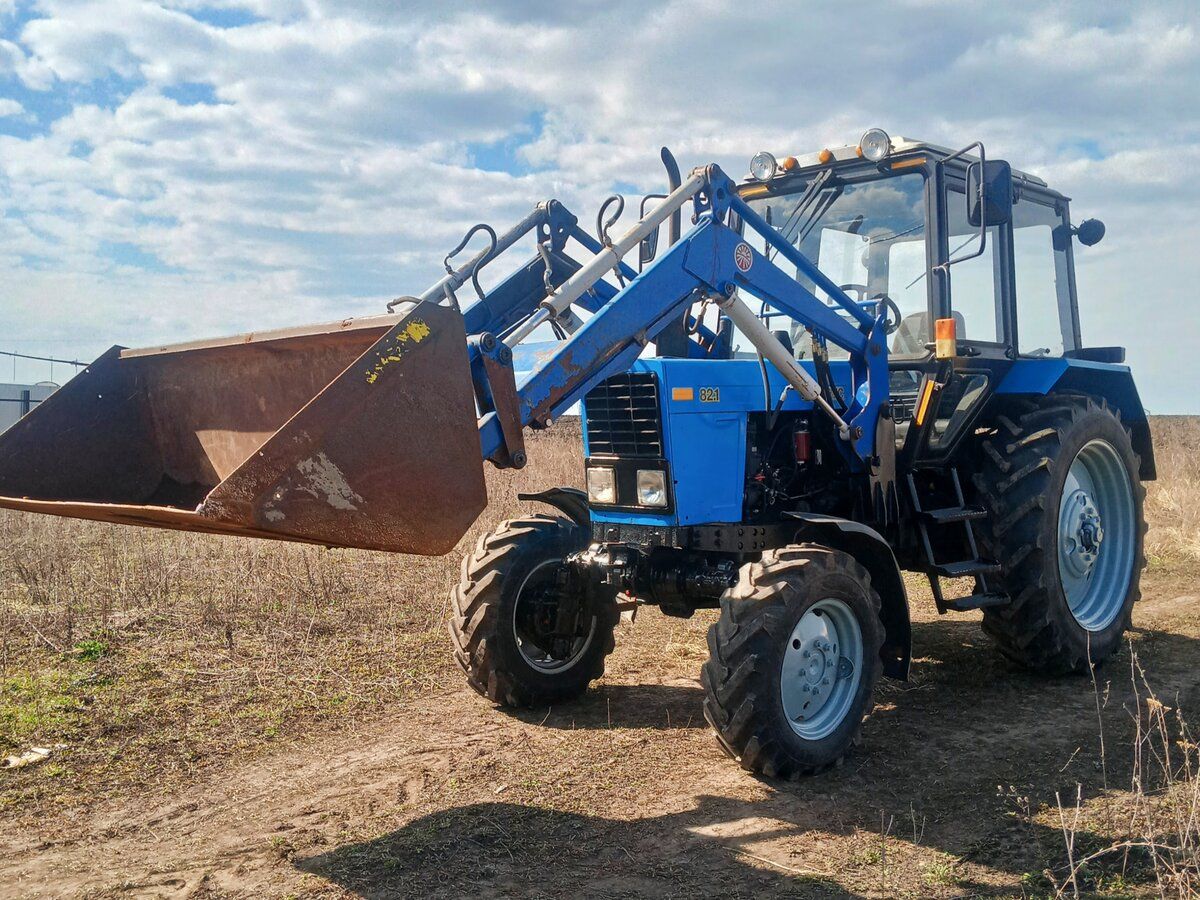

Фронтальный погрузчик (КУН)

КУН — фронтальный погрузчик, который ставят спереди трактора для погрузки навоза, грунта, снега, сыпучих грузов, тюков. Здесь есть важный нюанс, которого нет у заднего навесного: грузоподъёмность КУН зависит от типа переднего моста.

• С портальным мостом ставят погрузчик грузоподъёмностью до 1000 кг — например, ПКУ-0.8 или аналог.
• С балочным мостом — до 1600 кг, то есть на 500 кг больше: усиленная балка держит большую нагрузку на передок.

Типичная комплектация — ковш около 0,8 м³ для снега и сыпучих, плюс сменные вилы. Установка КУН — серьёзнее, чем навеска заднего орудия:

1. Подберите погрузчик под свой передний мост (портальный или балочный) и не превышайте его грузоподъёмность — это вопрос не только гнутого металла, но и устойчивости трактора.
2. Закрепите подрамник КУН на лонжеронах/полураме трактора по инструкции погрузчика; это силовой узел, крепёж тянут с заданными моментами.
3. Подключите гидравлику стрелы и ковша к гидросистеме трактора; проверьте, что подъём и опрокидывание идут плавно, без рывков.
4. Отбалансируйте трактор: при работе с тяжёлым КУН на заднюю навеску вешают противовес, иначе разгружается задний мост и падает управляемость.
5. Работайте на низкой скорости, не поднимайте груз выше необходимого и не делайте резких разворотов с поднятым ковшом — высокий центр тяжести опрокидывает машину.

Погрузчик подбирают по трём вещам: грузоподъёмности, высоте подъёма и конструкции стрелы — под свои задачи и под свой передний мост. Тип моста и его ремонт разобраны в отдельной статье про передний мост.

Частые ошибки при работе с навесным

• Перегруз навески. Орудие или груз тяжелее 3200 кг гнёт тяги и шток гидроцилиндра, убивает гидравлику.
• Несовпадение ВОМ. Косилку/фрезу под 1000 об/мин и 21 шлиц цепляют к хвостовику на 8 шлицев (540) — вал не садится или орудие работает не на своих оборотах.
• Работа без защитных кожухов кардана. Открытый карданный вал активного орудия — частая причина тяжёлых травм.
• КУН не под свой мост. Погрузчик на 1600 кг на портальном мосту перегружает передок; работа без заднего противовеса разгружает задние колёса.
• Перенос «минитракторных» цифр. Захваты и обороты компактных садовых орудий не годятся для МТЗ-80 — параметры берут из паспорта орудия под класс 1,4.

Частые вопросы

• Какое навесное оборудование подходит на МТЗ-80?

Почти всё распространённое оборудование тягового класса 1,4 под трёхточечную навеску категории II: плуги, культиваторы, бороны, фрезы, сеялки, косилки, отвалы, щётки, а также фронтальный погрузчик КУН. Активным орудиям нужен ещё и ВОМ.

• Сколько поднимает навеска МТЗ-80?

Грузоподъёмность задней навесной системы — 3200 кг (на оси подвеса по модификациям до 4000 кг). Превышать её нельзя: гнутся тяги и шток гидроцилиндра.

• Какой плуг ставят на МТЗ-80?

Чаще всего навесной ПЛН-3-35 — три корпуса по 35 см, захват около 105 см, как раз под класс 1,4. Для лёгких почв и корнеплодов применяют более простой ПУ-00.000.

• Сколько поднимает КУН на МТЗ?

Зависит от переднего моста: с портальным мостом — до 1000 кг (например, ПКУ-0.8), с балочным — до 1600 кг, на 500 кг больше. Ковш обычно около 0,8 м³.

• Какие обороты ВОМ нужны для косилки или фрезы?

Независимый ВОМ даёт 540/545 или 1000 об/мин; хвостовик на 8 шлицев — это 540, на 21 шлиц — 1000. Орудие подбирают под свои обороты и тип хвостовика.

• Можно ли ставить на МТЗ-80 оборудование от минитрактора?

Нет смысла: у минитракторов навеска меньшей категории и другие обороты, а их захваты и размеры (1,0–1,6 м, высота среза и т. п.) для МТЗ-80 не подходят. Берут орудия под класс 1,4 и навеску категории II.
