Как работает отопитель МТЗ-1221: включение, прогрев кабины и ТО

Разберём отопитель кабины МТЗ-1221: как он устроен, чем отличается от кондиционера, почему нельзя открывать кран сразу после заправки системы охлаждения. Объясним пошаговую процедуру включения и первого прогрева, как быстро нагреть холодную кабину и что делать летом. Дадим интервалы обслуживания фильтров кабины и разберём три типичные поломки, когда в кабину не поступает тёплый воздух.

Что стоит в базе и что по заказу

Во всех версиях МТЗ-1221 в базовой комплектации стоит отопитель-вентилятор кабины. Он работает в двух режимах: отопление (зима) и вентиляция (лето). Кондиционер воздуха устанавливается по заказу взамен или дополнительно к базовому отопителю (R21753, R17553).

Устройство отопителя кабины МТЗ-1221

Система состоит из двух контуров (R16927):

• Контур отопления — шланги, соединённые с системой охлаждения двигателя, и запорный кран (R16929). Горячая охлаждающая жидкость двигателя проходит через радиатор отопителя и отдаёт тепло воздуху в кабине.
• Контур охлаждения (только при установке кондиционера) — компрессор, конденсатор, фильтр-осушитель с датчиком давления, охладитель-отопитель, вентилятор, шланги (R16928). Радиатор отопителя и испаритель кондиционера объединены в единый моноблок (R17751).

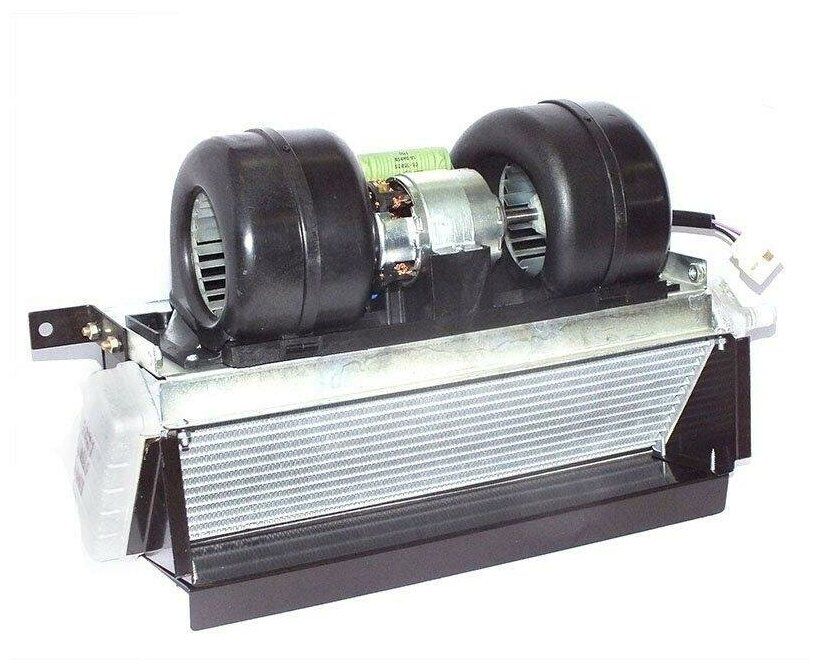

Охладитель-отопитель (радиатор) расположен под крышей кабины, над панелью вентиляционного отсека (R16934). Вентилятор обдувает его и гонит воздух в кабину.

Технические характеристики системы отопления

Управление вентилятором

Выключатель вентиляции и отопления имеет три положения: выключено, малая подача воздуха и большая подача воздуха (R16615). При нажатии клавиши включается вентилятор системы (R16614). На версиях с рукояткой крана отопителя — отдельный орган управления для открытия/закрытия крана (R18121).

Рециркуляционные заслонки

Заслонками в верхней части кабины (возле пульта) можно регулировать смесь наружного и рециркуляционного воздуха (R17733, R18276). При рециркуляции кабина прогревается быстрее: отопитель гоняет уже подогретый воздух, а не забирает холодный снаружи. Для быстрого прогрева — полностью открыть рециркуляционные заслонки и включить высокую скорость вентилятора (R16715, R18286).

Как включить отопитель: пошаговая инструкция

Сразу открывать кран нельзя: если охлаждающая жидкость холодная, радиатор отопителя заполнится медленно и в системе могут образоваться воздушные пробки.

1. Запустить двигатель и прогреть охлаждающую жидкость на средних оборотах до нужной температуры при закрытом кране отопителя.
2. Открыть кран отопителя: повернуть рукоятку до упора против часовой стрелки (R18282, R21751).
3. Увеличить обороты двигателя и дать ему поработать 1–2 минуты до заполнения радиатора жидкостью (R16924, R18283).
4. Убедиться в циркуляции: радиатор отопителя должен начать прогреваться (R17741).
5. Долить охлаждающую жидкость в расширительный бачок до отметки MAX (R17742) или до ½ объёма бачка (R18285).

Проверка циркуляции (1221.2/1221.3)

На ранних версиях 1221.2/1221.3 можно проверить циркуляцию, слегка отвинтив сливную пробку с правой стороны кабины — если жидкость пошла, затянуть пробку (R16714).

Летняя эксплуатация: режим вентиляции

Для работы системы только как вентилятора (без нагрева) — закрыть кран отопителя (R16716, R18289). Если кран открыт при включённом кондиционере, системы отопления и охлаждения будут работать одновременно и эффективность кондиционера снизится (R16921, R18279). Правило для обоих режимов: кондиционер работает — кран перекрыт.

Как слить охлаждающую жидкость из отопителя

Слив нужен при зимнем хранении без незамерзающей жидкости или при ремонте. Порядок (R17743–17746):

1. Установить трактор на горизонтальную площадку.
2. Снять пробку расширительного бачка системы охлаждения.
3. Открыть кран на блоке цилиндров в задней части дизеля.
4. Разъединить шланги отопителя перед входом в стойки кабины — жидкость стечёт.

На 1221.5 — отсоединить шланги отопителя от тройников, отвернуть хомуты и слить ОЖ в ёмкость (R19160).

Важно: при заправке системы охлаждения в холодный период использовать только низкозамерзающую жидкость. Если залита вода, а слив не выполнен, при заморозке трубки отопителя лопнут (R17822, R16922).

Техническое обслуживание отопителя и фильтров кабины

Порядок очистки фильтра кабины (1221.6)

1. Поднять крышу кабины (R22312, R25332).
2. Отвернуть два крепёжных болта и снять крышку фильтра с двумя элементами (R25333).
3. Слегка встряхнуть элементы для удаления свободной пыли (R25334).
4. Продуть сжатым воздухом ≤0,2 МПа (≤2 бар), направляя поток противоположно нормальному движению воздуха через фильтр (R22313, R25337).
5. Удерживать насадку шланга не ближе 300 мм от фильтра (R22314, R25336).
6. Перед обслуживанием во влажных условиях — не включать вентилятор (R22315, R25338).

Предохранители отопителя

Диагностика неисправностей

Частые вопросы

• Как включить отопитель МТЗ-1221?

Запустить двигатель, прогреть охлаждающую жидкость до 60–80 °C (точная температура зависит от версии), затем открыть кран отопителя, повернув рукоятку до упора против часовой стрелки. Увеличить обороты двигателя и подождать 1–2 минуты до заполнения радиатора отопителя жидкостью. Убедиться, что радиатор начинает прогреваться.

• Почему нельзя сразу открывать кран отопителя на МТЗ-1221?

Пока охлаждающая жидкость холодная, давление в системе низкое и жидкость плохо циркулирует. При раннем открытии крана радиатор отопителя заполняется медленно — образуются воздушные пробки, которые мешают нормальной циркуляции и могут вызвать перегрев двигателя после долива жидкости.

• Как быстро прогреть кабину МТЗ-1221?

Включить вентилятор отопителя на высокую скорость и полностью открыть рециркуляционные заслонки. При рециркуляции отопитель повторно нагревает уже подогретый воздух кабины, а не тянет холодный воздух снаружи — кабина прогревается в несколько раз быстрее.

• Как часто менять фильтры отопителя кабины МТЗ-1221?

Очищать каждые 125 ч, при работе в запылённых условиях — каждые 8–10 ч. Заменять полностью каждые 2000 ч. Продувать сжатым воздухом не выше 0,2 МПа, держа насадку на расстоянии не менее 300 мм от фильтра и направляя поток против нормального направления воздуха.

• Нужно ли сливать воду из отопителя МТЗ-1221 на зиму?

Если в системе охлаждения залита вода (а не незамерзающая жидкость) — обязательно. При заморозке вода расширяется и разрывает трубки радиатора отопителя. Ремонт в этом случае — замена всего климатического блока. Если залит антифриз (тосол, ОЖ-40 или аналог) — слив не нужен.
