Как устроена кабина МТЗ-1221: сиденье, отопление, кондиционер и ТО

В этой статье разберём кабину МТЗ-1221: как устроена защитная конструкция, что включает стандартная комплектация, чем кабина с кондиционером отличается от версии с вентилятором-отопителем, как правильно обслуживать фильтры вентиляции и когда заменять фильтр-осушитель кондиционера. Расскажем о датчике присутствия оператора на сиденье и его связи с ВОМ, а также о реверсивной кабине версии 1221В.2. Кабина МТЗ-1221 — не просто комфортный отсек; это сертифицированная защитная конструкция со своим регламентом обслуживания.

Конструкция и безопасность

Кабина МТЗ-1221 (версии 1221.2/1221В.2/1221.3/1221.4/1221.5/1221.6) — одноместная, с защитным жёстким каркасом и термошумовиброизоляцией (R23145, R19138, R21725). Жёсткий каркас выполняет функцию ROPS (защита при опрокидывании): при аварии он сохраняет выживаемое пространство для оператора. Кабина 1221.4 сертифицирована как унифицированная защитная — обеспечивает безопасность, микроклимат и шумовиброзащиту по единым нормам (R17332).

Уровень внешнего шума трактора — не более 89 дБ(А) по Директиве 2009/63/ЕС (R18120, R19141, R21733). Это значительно ниже, чем у тракторов без кабины: плотно закрывающиеся двери и окна с изоляцией снижают проникновение шума внутрь (R2654).

Версия 1221Т.2 отличается: вместо полной закрытой кабины на ней установлен тент со специальными термостойкими окнами (R2617) — для работы в условиях высоких температур.

Остекление и обзорность

Кабина МТЗ-1221 оснащена панорамным остеклением, обеспечивающим широкий обзор рабочей зоны (R2656, R5159). В крыше предусмотрен люк для дополнительного проветривания, для защиты от солнца — солнцезащитный козырёк (R2657). Кабина 1221.4 также имеет кондиционирование воздуха по ГОСТ 12.2.120 (R18772).

Стандартное оснащение кабины (1221.2/1221В.2/1221.3/1221.4): зеркала заднего вида, противосолнечный козырёк, передний и задний электростеклоочистители, стеклоомыватели, плафон освещения, место для радиоприёмника (R23147). Стеклоочиститель переднего стекла — пантографный тип; имеет три положения: выключено, низкая скорость, высокая скорость (R21745). На 1221.4 — стеклоочиститель переднего стекла и стеклоомыватель обозначены M2 и M4 в схеме (R17939, R17940/R17941).

Сиденье оператора

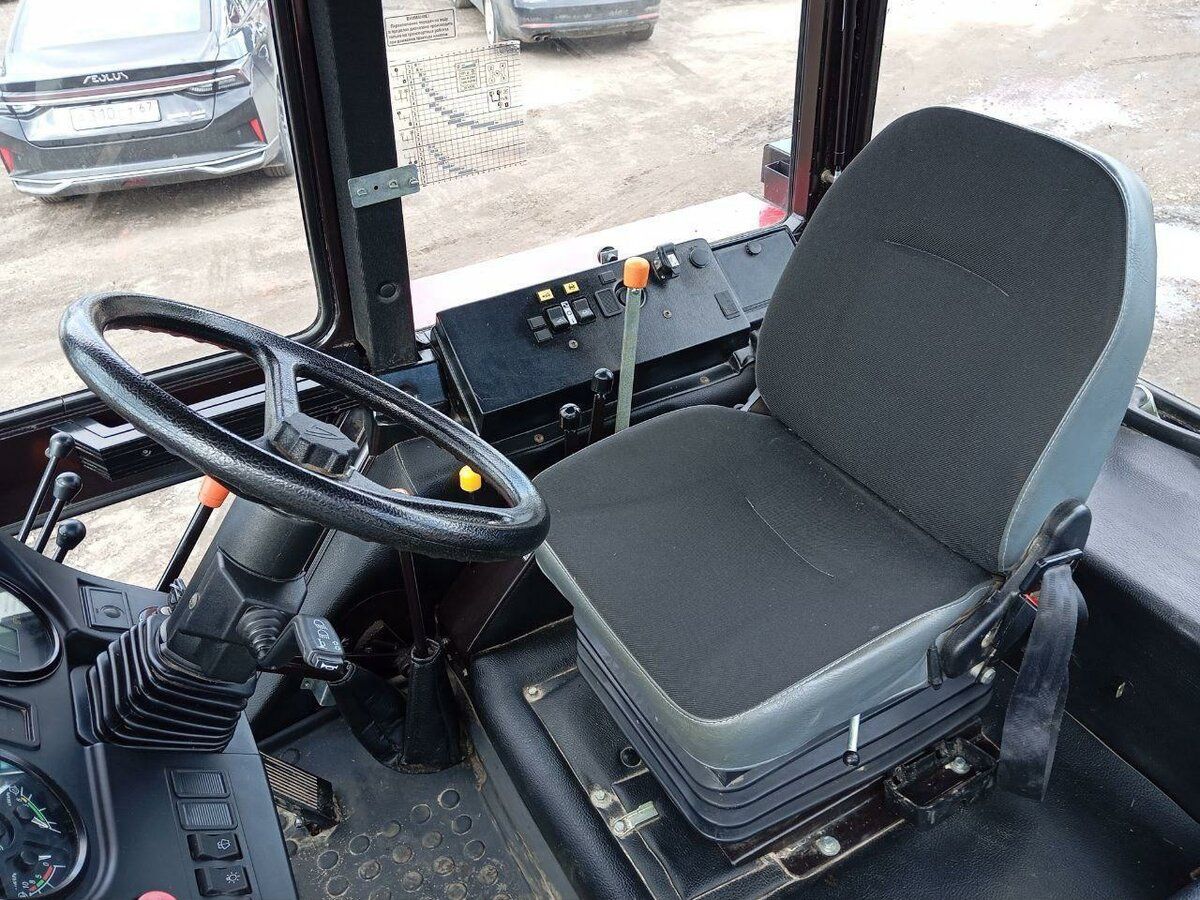

Сиденье МТЗ-1221 — подрессоренное, регулируется по весу и росту оператора (R23146, R21726). Динамический ход (амплитуда подрессоривания) — 100 мм (R19389). Вибрационные характеристики сиденья соответствуют Директиве ЕС 78/764/ЕЭС (R18118). По заказу устанавливается сиденье Grammer с улучшенной амортизацией (R18349, R22032). Сиденье оснащено ремнями безопасности (R2658).

Датчик присутствия на сиденье

На МТЗ-1221.6 при работе с ЗВОМ (задним ВОМ) или ПВОМ (передним ВОМ) на остановленном тракторе привод автоматически отключается, если оператор покидает сиденье более чем на 6 секунд (R21859, R21865). Это защита от запуска навесного оборудования без оператора.

Реверсивное сиденье (версия 1221В.2)

На БЕЛАРУС-1221В.2 сиденье разворачивается на 180° для работы задним ходом (R23610). После разворота зажимы фиксации сиденья затягивают моментом 44–56 Н·м (R23611). Управление трактором на реверсивном ходу осуществляется с дублированной рулевой колонки, педалей и рукояток (R23697).

Система отопления и вентиляции

В базовой комплектации всех версий 1221.2/1221В.2/1221.3/1221.4 установлен вентилятор-отопитель (R24517). На 1221.6 — отопитель-вентилятор с режимами отопления и вентиляции (R21749).

Порядок включения отопления:

1. Запустить двигатель и прогреть до температуры охлаждающей жидкости 60–80 °С на средних оборотах (R21750, R21756).
2. Повернуть рукоятку крана отопителя до упора против часовой стрелки (открыть кран) (R21751, R18282).
3. Увеличить обороты двигателя, дать поработать 1–2 минуты до заполнения радиатора отопителя жидкостью (R18283).
4. Убедиться в прогреве радиатора отопителя. Если нужно — долить ОЖ в расширительный бачок (R18285).

Для быстрого прогрева кабины: включить вентилятор отопителя и открыть рециркуляционные заслонки — воздух будет прогоняться по замкнутому кругу (R18286).

Фильтры системы вентиляции кабины

В системе вентиляции кабины установлены бумажные фильтры по ГОСТ ИСО 14269-5 — четыре штуки (1221.2/1221В.2/1221.3/1221.4, R24982). Очищают каждые 125 ч; в условиях повышенной запылённости — каждые 8–10 ч (R22195, R22316).

Порядок очистки (1221.6): поднять крышу кабины, снять крышку фильтра и два фильтрующих элемента (R22312). Очищать сжатым воздухом давлением не более 0,2 МПа, держа насадку на расстоянии не менее 300 мм от фильтра (R22313, R22314). Во влажных условиях перед чисткой вентилятор не включать (R22315).

Кондиционер воздуха (по заказу)

Кондиционер устанавливается по заказу — вместо вентилятора-отопителя, а не дополнительно к нему (R21753). Работает только при работающем двигателе (R21728, R18271). Три режима работы:

• Охлаждение — кран отопителя перекрыт, компрессор включён.
• Отопление и кондиционирование — оба активны; одновременно выполняется вентиляция (R18288).
• Вентиляция без охлаждения — кран отопителя закрыт, компрессор выключен (R18289–18291).

Включение кондиционера: повернуть переключатель 2 по часовой стрелке на 180° до голубой шкалы (включить компрессор), затем выбрать скорость вентилятора переключателем 1 (три положения). Через 3–5 минут отрегулировать желаемую температуру (R18272–18275). Перед остановкой двигателя — убедиться, что кондиционер выключен (R18278).

Хладагент и масло компрессора

• Хладагент: R134a
• Масса заправки: 0,95±0,02 кг для 1221.3/1221.4/1221.6 (R22411, R25810); 1,05±0,02 кг для 1221.2/1221В.2 (R25809)
• Масло компрессора: PAG 46, 0,06±0,001 л (только при отдельных видах ремонта, R22403)

Ремень компрессора кондиционера

Прогиб ремня привода компрессора — 4–6 мм при усилии 39–41 Н (R22317). Проверять натяжение каждые 125 ч (R25180). После регулировки затянуть резьбовое соединение моментом 20–30 Н·м (R22318).

ТО кондиционера

Признак засорённой дренажной трубки: в жаркую погоду при работающем кондиционере из дренажа не капает вода. Продуть трубку сжатым воздухом (R22275–22276).

Частые вопросы

• Какая кабина на МТЗ-1221 — с кондиционером или без?

В стандартной комплектации — вентилятор-отопитель (отопление и вентиляция). Кондиционер устанавливается по заказу вместо вентилятора-отопителя, а не дополнительно. На всех версиях кабина имеет защитный жёсткий каркас ROPS, термошумовиброизоляцию и панорамное остекление.

• Как включить отопление в кабине МТЗ-1221?

Запустить двигатель и прогреть до 60–80 °С по указателю температуры ОЖ, затем открыть кран отопителя (рукоятку повернуть против часовой стрелки до упора), увеличить обороты двигателя и подождать 1–2 минуты до прогрева радиатора отопителя.

• Как часто менять фильтры вентиляции кабины МТЗ-1221?

Очищать фильтры каждые 125 моточасов — продувкой сжатым воздухом давлением ≤0,2 МПа с расстояния не менее 300 мм. При работе в запылённых условиях (уборка, опрыскивание) — каждые 8–10 часов.

• Какой хладагент в кондиционере МТЗ-1221?

R134a. Масса заправки: 0,95 кг для версий 1221.3/1221.4/1221.6 и 1,05 кг для 1221.2/1221В.2. Заправку хладагента выполняет только специализированный сервис.

• Почему ВОМ на МТЗ-1221.6 выключается сам по себе?

Это работает датчик присутствия оператора на сиденье. При работе с ВОМ на остановленном тракторе привод автоматически отключается, если оператор покидает сиденье более чем на 6 секунд. Это защитная функция — предотвращает работу навесного оборудования без оператора на месте.
