Как устроена пневмосистема МТЗ-1221: компрессор, тормоза прицепа и ТО

В этой статье разберём пневматическую систему МТЗ-1221: для чего она вообще нужна, как устроен компрессор и схема двухпроводного пневмопривода, какие варианты привода тормозов прицепа бывают в разных версиях трактора, каков допустимый вес буксируемого прицепа. Объясним, почему нужно сливать конденсат каждые 10 часов и что означает красная лампа аварийного давления воздуха. Пневмосистема МТЗ-1221 выполняет сразу две функции: управляет тормозами прицепа и служит источником сжатого воздуха для накачки шин.

Зачем МТЗ-1221 пневматическая система

Пневмосистема МТЗ-1221 решает две независимые задачи:

1. Управление тормозами прицепа — синхронизирует торможение прицепа с торможением трактора (R5146).
2. Источник сжатого воздуха — для накачки шин прямо в поле без отдельного компрессора (R17668, R18508).

Без исправной пневмосистемы тяжёлый прицеп при резком торможении будет «толкать» трактор — что критически опасно на спусках. Поэтому система сблокирована с рабочими тормозами трактора.

Компрессор и рабочее давление

Компрессор пневмосистемы МТЗ-1221 — одноцилиндровый, воздушного охлаждения (R16599). Он приводится от двигателя и непрерывно нагнетает воздух в баллон пневмосистемы. Регулятор давления автоматически поддерживает давление в рабочем диапазоне.

Красная аварийная лампа давления воздуха загорается при падении давления ниже 500 кПа (R17399, R21770). Работа с горящей лампой запрещена: прицеп без давления в магистрали не затормозит. На дисплее 1221.6 текущее давление отображается в поле 6 (R21778).

Варианты привода тормозов прицепа

В зависимости от версии и комплектации МТЗ-1221 может иметь разные типы привода тормозов прицепа:

Двухпроводный пневмопривод — состав

В базовой комплектации 1221.4 и 1221.6 установлен двухпроводный пневмопривод. В его состав входят (R18515–18528):

• Компрессор
• Регулятор давления
• Клапан отбора воздуха
• Воздушный баллон
• Клапан удаления конденсата
• Тормозной кран
• Магистраль питания + магистраль управления
• Соединительные головки клапанного типа (R18509)
• Указатель давления воздуха + датчик давления + датчик аварийного давления

Гидравлический привод тормозов прицепа

На 1221.4/1221.5/1221.6 по заказу устанавливается гидравлический привод тормозов. Он выполнен как однопроводная система по стандарту ISO 5676:1983 (R18535). Состав: тормозной кран, тяга, соединительная муфта, рукава высокого давления, насос ГНС (R18536). Фактически гидравлический привод тормозов прицепа работает от ГНС трактора.

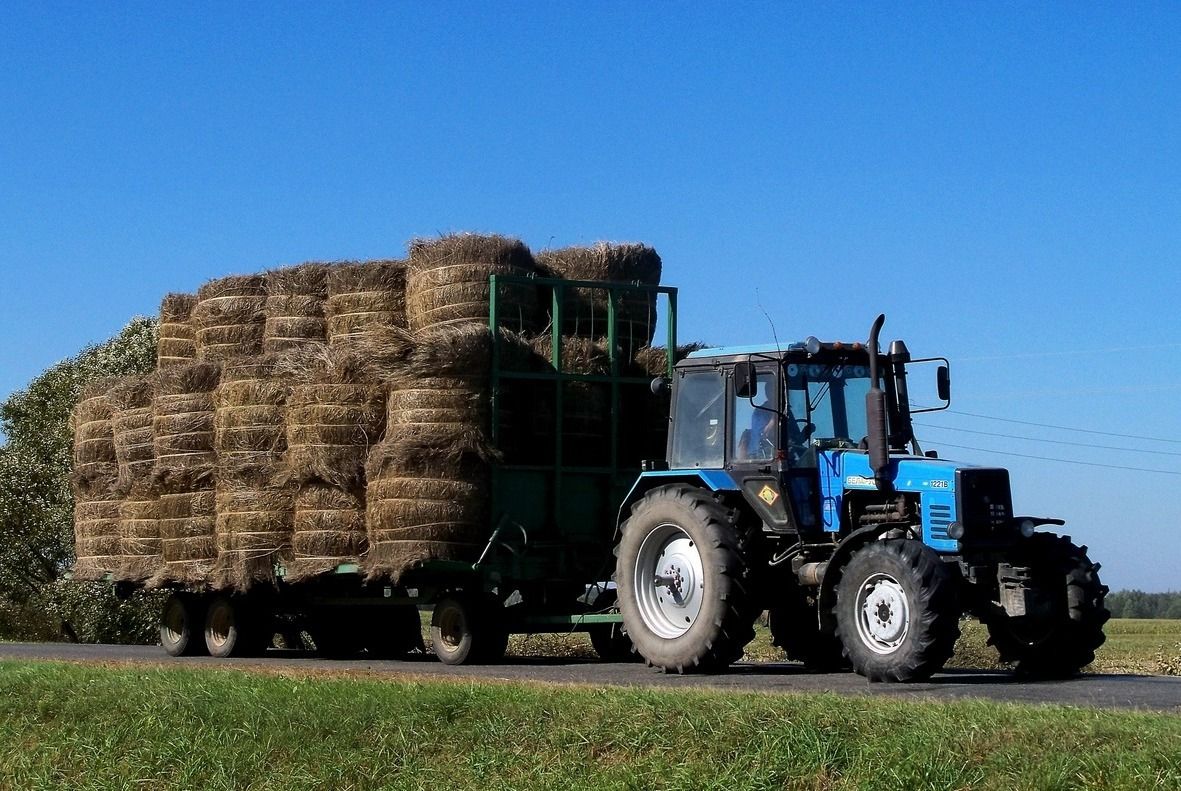

Максимальная масса буксируемого прицепа

Требования к тормозной системе любого прицепа (R18562–18565): тормозить при движении, тормозить при отсоединении от трактора, удерживать на склоне и предотвращать толкание трактора при резком замедлении.

Порядок подключения прицепа

Соединять пневмомагистрали прицепа с трактором только при отсутствии давления в баллоне трактора (R18512) — иначе при подключении пойдёт резкий сброс воздуха, а соединительные головки могут не встать на место.

Техническое обслуживание пневмосистемы

Примечание: на 1221.4 с регулятором давления улучшенной конструкции очистка его фильтра не требуется (R17855). Уточнить по паспорту конкретной машины.

Как слить конденсат из баллона (1221.6)

Потянуть кольцо сливного клапана в горизонтальном направлении в любую сторону и удерживать до полного выхода конденсата (R22290). Конденсат скапливается ежедневно — особенно при работе во влажную погоду. Несвоевременный слив ускоряет коррозию баллона и клапанов.

Диагностика неисправностей

Частые вопросы

• Для чего нужна пневмосистема на МТЗ-1221?

Пневмосистема выполняет две функции: управляет тормозами прицепа (синхронизирует торможение с тормозами трактора) и является источником сжатого воздуха для накачки шин. Без исправного пневмопривода тяжёлый прицеп при торможении будет толкать трактор.

• Какое рабочее давление в пневмосистеме МТЗ-1221?

Рабочая зона — 500–800 кПа. При падении давления ниже 500 кПа загорается красная аварийная лампа. Работать с горящей лампой нельзя — тормоза прицепа не работают.

• Как часто сливать конденсат из баллона пневмосистемы МТЗ-1221?

Каждые 8–10 часов работы. На 1221.6 — потянуть кольцо сливного клапана горизонтально до полного выхода воды. Регулярный слив предотвращает коррозию баллона и попадание воды в тормозной кран.

• Какой максимальный вес прицепа для МТЗ-1221?

Зависит от тормозной системы прицепа: без тормозов — 2500 кг; с независимым тормозом — 4000 кг; с инерционным — 12 000 кг; с тормозной системой, сблокированной с тормозами трактора, — 20 000 кг.

• Чем отличается двухпроводный пневмопривод от однопроводного на МТЗ-1221?

В двухпроводном — отдельная магистраль питания и отдельная магистраль управления. Это более современная схема: при обрыве магистрали управления прицеп автоматически тормозит. В однопроводном всё совмещено в одной трубке, что проще по конструкции, но менее безопасно. Двухпроводный — базовый на версиях 1221.4 и 1221.6.
