Как устроена система охлаждения МТЗ-80?

В этой статье разберём схему охлаждения МТЗ-80/82, какой антифриз заливать, сколько охлаждающей жидкости обычно требуется и как по симптомам понять, почему двигатель греется.

Система охлаждения МТЗ-80 держит двигатель Д-240 в рабочем температурном режиме. Если радиатор забит, помпа плохо гонит жидкость, термостат завис или в системе мало антифриза, трактор начинает греться, теряет тягу и может довести дело до прокладки ГБЦ, трещин и попадания охлаждающей жидкости в масло. Узел устроен просто: жидкость циркулирует по рубашке двигателя, проходит через радиатор, охлаждается потоком воздуха от вентилятора и возвращается обратно. Но простота не означает, что можно ездить на воде, с грязными сотами и без проверки уровня.

Как устроена система охлаждения МТЗ-80

На МТЗ-80 система охлаждения жидкостная, закрытая, с принудительной циркуляцией. Это значит, что тепло от двигателя забирает не воздух напрямую, а антифриз или тосол, который гонит водяной насос. Помпа подаёт жидкость через рубашку охлаждения блока и головки, термостат направляет поток по малому или большому кругу, радиатор отдаёт тепло наружу, а вентилятор протягивает воздух через соты. Температуру контролирует указатель на панели; на исполнениях с комбинацией приборов может быть сигнализатор аварийной температуры. Если один элемент выпал из работы, нарушается вся цепочка: забитые соты не отдают тепло, слабая помпа не создаёт циркуляцию, зависший термостат не открывает большой круг, а плохой антифриз ускоряет коррозию и отложения.

Схема движения охлаждающей жидкости

В рабочем виде поток идёт от водяного насоса к двигателю, проходит через рубашку охлаждения, затем через термостат и радиатор. Пока двигатель холодный, термостат держит большой круг закрытым, чтобы мотор быстрее вышел на рабочую температуру; после прогрева он открывает проход к радиатору. Для владельца важна не картинка ради схемы, а понимание проверок. Если мотор горячий, а радиатор остаётся холодным — вероятны термостат или воздушная пробка. Если радиатор горячий, но двигатель всё равно кипит — ищут слабый поток, загрязнённые соты, проскальзывание ремня вентилятора, разрушенную крыльчатку помпы или прорыв газов в систему. Шторка радиатора нужна для ручного регулирования теплового режима в холод; летом или под нагрузкой закрытая шторка быстро превращается в причину перегрева.

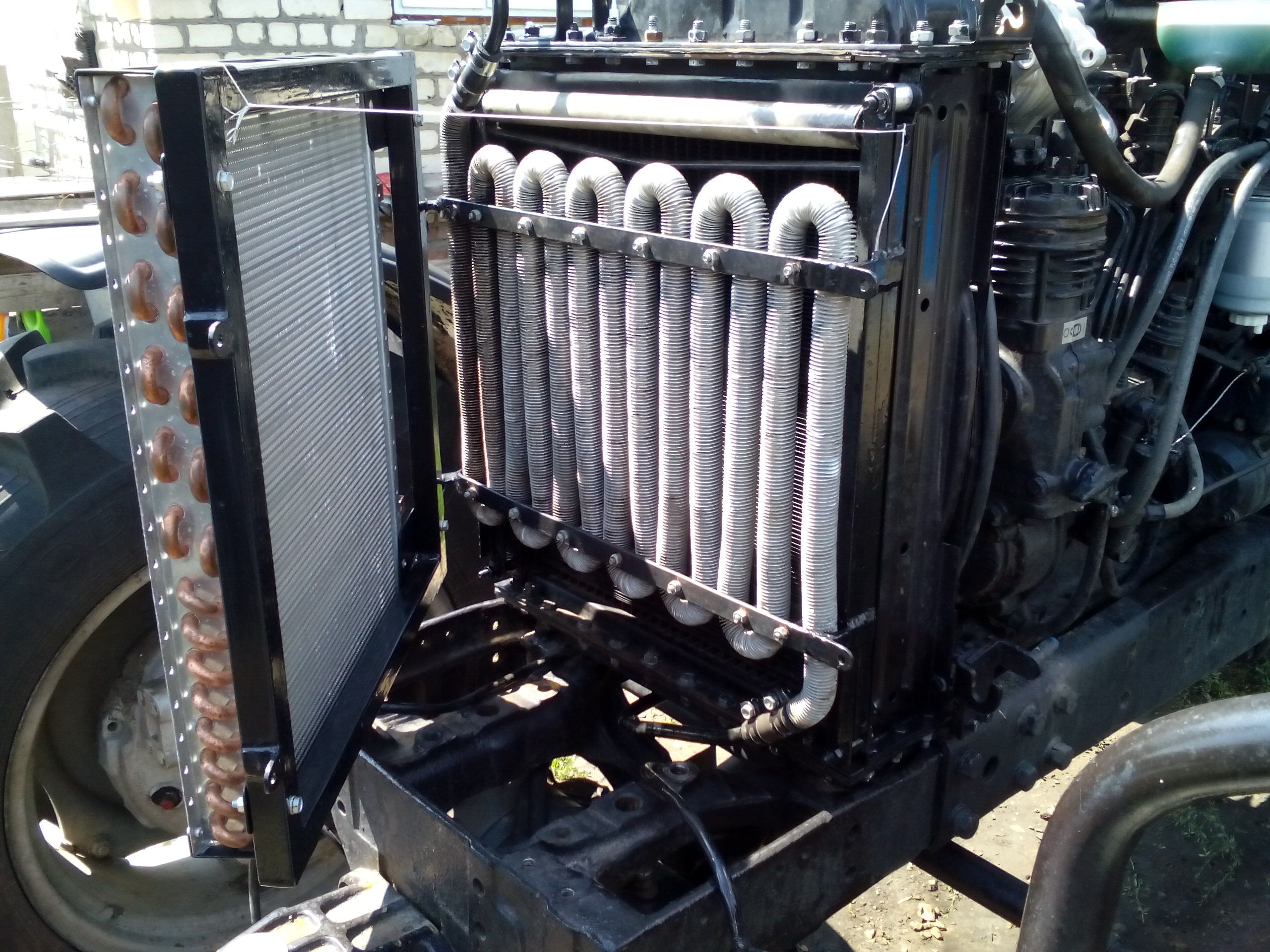

Радиатор МТЗ-80: что проверять

Радиатор отвечает за отдачу тепла. Снаружи его забивает пыль, пух, солома и грязь, изнутри — ржавчина, накипь и осадок от воды или старой жидкости. Поэтому перегрев часто начинается не с помпы и не с прокладки ГБЦ, а с обычного грязного радиатора. Снаружи соты продувают воздухом или промывают водой без сильного давления, чтобы не замять пластины. Изнутри систему промывают после слива старой жидкости, если в ней есть ржавчина, хлопья, масло или мутный осадок; при сильной накипи нужны специальные составы, но после них систему обязательно промывают чистой водой. Отдельно смотрят крышку радиатора и сливные краники: неисправная крышка плохо держит давление, а на кипящем двигателе её нельзя снимать — давление сбрасывается резко.

Водяной насос: помпа, сальник, подшипник и крыльчатка

Водяной насос создаёт принудительную циркуляцию. Типичные признаки неисправности помпы — течь охлаждающей жидкости, шум или гул подшипников, люфт шкива и перегрев двигателя; если из дренажного отверстия пошёл антифриз, чаще всего изношен сальник. При снятии помпы сначала сливают жидкость, ослабляют ремень вентилятора и откручивают крепление насоса. По ремонтным данным базы встречаются сальник 15×26×7 мм, подшипник №202 и моменты затяжки: крепление водяного насоса 35–40 Н·м, шкив вентилятора 45–50 Н·м. Если крыльчатка разрушена или сильно корродировала, помпа может выглядеть рабочей, но не давать нормальный поток — поэтому при перегреве после замены антифриза и промывки радиатора помпу проверяют не только на течь, но и на люфт, шум и состояние крыльчатки.

Термостат: малый и большой круг

Термостат управляет прогревом двигателя: пока мотор холодный, ограничивает поток через радиатор, а после прогрева открывает большой круг. Если термостат заклинил закрытым, двигатель быстро греется, а радиатор долго остаётся холодным; если заклинил открытым — мотор плохо набирает рабочую температуру, особенно зимой. Простая проверка по патрубкам и прогреву: верхний патрубок не должен становиться горячим сразу после запуска холодного двигателя. При подозрении термостат снимают и проверяют открытие в горячей воде; точную температуру открытия сверяют по установленной модели, потому что в продаже встречаются разные исполнения.

Антифриз, тосол или вода

Для Д-240/Д-243 предпочтительнее нормальная охлаждающая жидкость, а не вода. Антифриз защищает от замерзания, снижает коррозию и помогает помпе работать мягче; вода допустима только как временная аварийная мера в тёплую погоду. Работа на воде даёт соли и отложения внутри каналов, а зимой особенно опасна: даже если её сливать на ночь, остатки в рубашке охлаждения, краниках и низких местах могут замёрзнуть и повредить блок или радиатор. Если трактор долго работал на воде, не стоит просто заливать антифриз: новая жидкость может вымыть отложения и открыть старые кавитационные раковины и течи. Правильнее сначала промыть систему, проверить патрубки, краники, радиатор и только потом заливать свежую жидкость.

Сколько охлаждающей жидкости в МТЗ-80

По объёму в источниках есть разброс: в ремонтных материалах встречаются 9,5 л тосола А-40 после ремонта помпы, около 10–12 л при ремонте радиатора Д-240, 15 л при капремонте МТЗ-80 и 15–18 л в материале по МТЗ-82. Это не ошибка одной цифры: фактический объём зависит от радиатора, отопителя кабины, патрубков, полноты слива и исполнения трактора. Практически безопасный подход: готовят жидкость с запасом, заливают до штатного уровня, прогревают двигатель до открытия термостата, дают выйти воздуху, затем после остывания снова проверяют уровень. Если после ремонта залить «ровно по литрам» и не выгнать воздух, можно получить воздушную пробку и перегрев.

Почему двигатель МТЗ-80 греется

Перегрев не нужно сразу списывать на прокладку ГБЦ. Сначала проверяют простые причины: уровень охлаждающей жидкости, чистоту сот радиатора, натяжение ремня вентилятора, открытие шторки, работу термостата и состояние помпы. Если двигатель греется и на холостых, и в работе — в первую очередь смотрят циркуляцию: термостат, помпу, воздушную пробку и уровень жидкости. Если греется только под нагрузкой — чаще виноваты радиатор, слабый поток воздуха, неверный угол впрыска, перегрузка агрегатом или общее состояние двигателя. Опасные признаки — выброс антифриза, давление в радиаторе, эмульсия в масле, белый дым на прогретом моторе и один подозрительно чистый цилиндр после снятия ГБЦ: это уже похоже не на грязь в радиаторе, а на попадание охлаждающей жидкости в цилиндр или масло, повреждение прокладки, трещину ГБЦ или дефект гильз.

Промывка системы охлаждения

Промывка нужна, если слитая жидкость ржавая, мутная, с хлопьями, масляной плёнкой или если двигатель греется при внешне исправной помпе и радиаторе. Перед промывкой двигатель остужают, жидкость сливают через радиатор и блок, затем промывают систему чистой водой или специальным составом по инструкции к средству. После химической промывки остатки состава нужно полностью удалить, иначе агрессивная жидкость останется в рубашке охлаждения, краниках и патрубках и будет разрушать металл и резину; после заправки свежим антифризом обязательно проверяют герметичность и уровень после первого прогрева. Если в системе была эмульсия или масло, одной промывки недостаточно — нужно искать источник попадания: прокладку ГБЦ, трещины, состояние гильз и уплотнений.

Что смотреть при обслуживании

При ежедневном осмотре достаточно проверить уровень охлаждающей жидкости, отсутствие подтёков, состояние патрубков и температуру по прибору. При ТО дополнительно смотрят ремень вентилятора, крепление радиатора, чистоту сот, работу шторки и состояние сливных краников. Патрубки не должны быть дубовыми, растрескавшимися или раздутыми; хомуты подтягивают без фанатизма — перетянутый режет резину, слабый даёт течь и подсос воздуха после остывания. После ремонта двигателя, помпы или радиатора систему проверяют несколько раз: сразу после заливки, после прогрева, после остывания и после первой работы под нагрузкой — уровень может просесть, когда выйдет воздух и откроется термостат.

Короткая таблица диагностики

Частые вопросы

• Какая система охлаждения стоит на МТЗ-80?

Жидкостная закрытая система с принудительной циркуляцией охлаждающей жидкости. Основные узлы: радиатор, водяной насос, термостат, вентилятор, патрубки и рубашка охлаждения двигателя.

• Сколько антифриза заливать в МТЗ-80?

В источниках встречаются разные ориентиры: от 9,5–12 л до 15 л и выше в зависимости от исполнения и полноты слива. Надёжнее заливать до штатного уровня, прогреть двигатель, выгнать воздух и после остывания проверить уровень повторно.

• Можно ли ездить на воде вместо антифриза?

Постоянно — нежелательно. Вода ускоряет коррозию и образование отложений, а зимой остатки воды могут замёрзнуть и повредить радиатор или блок цилиндров.

• Почему МТЗ-80 греется, если антифриз есть?

Причина может быть в грязном радиаторе, закрытой шторке, слабом ремне вентилятора, неисправном термостате, воздушной пробке, помпе или неверной топливной регулировке.

• Как понять, что помпа МТЗ-80 неисправна?

Типичные признаки — течь из дренажного отверстия, гул подшипника, люфт шкива, слабая циркуляция и перегрев двигателя при нормальном уровне жидкости.

• Когда нужно промывать систему охлаждения?

При ржавой или мутной жидкости, осадке, хлопьях, следах масла, перегреве при исправном уровне жидкости и после длительной эксплуатации на воде.

• Почему радиатор холодный, а двигатель горячий?

Частые причины — не открывается термостат, есть воздушная пробка или нарушена циркуляция. Сначала проверяют патрубки, уровень жидкости и работу термостата.
