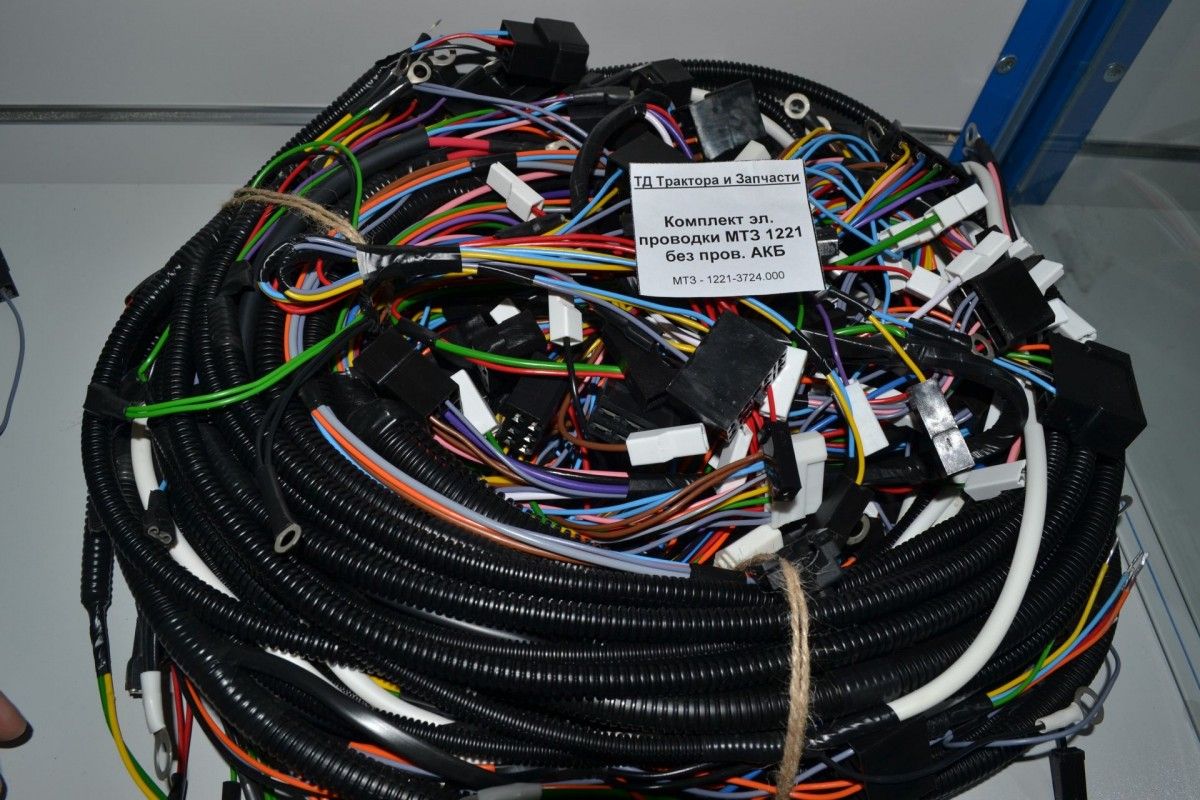

Как устроено электрооборудование МТЗ-1221: схема сети, предохранители и лампы

В этой статье разберём электрооборудование МТЗ-1221: почему здесь одновременно 12 В и 24 В, как работают две аккумуляторные батареи в паре, что означает каждое положение ключа в замке зажигания, как читать индикатор напряжения и какие аварийные лампы требуют немедленной остановки двигателя. Электрика МТЗ-1221 сложнее, чем на МТЗ-80: здесь есть CAN-шина для обмена данными между электронными блоками, многофункциональный индикатор с несколькими шкалами и три блока предохранителей. Ошибки при ремонте проводки или замене предохранителей могут привести к потере данных с тахоспидометра или неправильной работе датчиков.

Бортовая сеть: 12 В рабочая и 24 В пусковая

На МТЗ-1221 применяется двойное напряжение:

12 В — рабочее напряжение бортовой сети (R16595). Все потребители (фары, отопитель, приборы, реле, датчики) питаются от 12 В.
24 В — напряжение системы пуска двигателя (R16563, R17378). Стартер потребляет большой ток при запуске; для его надёжной работы батареи соединяются последовательно и дают 24 В.

Для переключения между 12 В (рабочий режим) и 24 В (пуск) служит дистанционный выключатель батарей QS1 (R17947). Это стандартная схема для тракторов с мощными стартерами.

Аккумуляторные батареи

На МТЗ-1221 установлены две аккумуляторные батареи (GB1 и GB2) — каждая 12 В, ёмкостью 120 А·ч (R16596, R17921).

В рабочем режиме батареи включены параллельно → суммарная ёмкость 240 А·ч при 12 В. Это обеспечивает большой запас энергии для работы электроники при заглушённом двигателе.
При пуске батареи переключаются последовательно → 24 В для стартера.

При отключении АКБ перед ремонтом соблюдайте порядок: сначала снимать минусовую клемму, подключать — в обратном порядке (R6070, R7194). Несоблюдение порядка при работающем генераторе может привести к скачку напряжения и повреждению электроники CAN.

Генератор

Генератор переменного тока МТЗ-1221 имеет встроенный выпрямитель и регулятор напряжения, мощность 1150 Вт (R16597). Трёхфазный выпрямитель обеспечивает сглаженное постоянное напряжение ~14 В для зарядки АКБ и питания потребителей (R10709, R10711). Регулятор встроен в корпус генератора — отдельного реле-регулятора, как на МТЗ-80, нет.

Нормальное напряжение зарядки при работающем двигателе — 13,0–15,0 В (зелёная зона индикатора, R17402). Номинальная ЭДС заряженной АКБ при остановленном двигателе — 12,7 В.

Свечи накаливания (версия 1221.3)

На тракторах БЕЛАРУС-1221.3 (двигатель Д-260.2S2) в качестве средства облегчения холодного пуска установлены свечи накаливания (R16564) с номинальным напряжением 24 В (R16598). Включаются автоматически при повороте ключа в положение I — лампа свечей на панели загорается оранжевым цветом (R17427). При температуре +4°C и ниже необходимо удерживать ключ в положении I более 2 секунд до включения свечей, затем переводить в положение II (R16977). Пуск без прогрева свечей при минусовой температуре затруднён и увеличивает нагрузку на стартер.

Положения ключа выключателя стартера и приборов

Положение	Состояние
0 — Выключено	Всё обесточено (R17387)
I — Приборы	Включены приборы, блок контрольных ламп, свечи накаливания (нефиксированные на 1221.3) (R17388)
II — Стартер	Включён стартер; нефиксированное — пружина возвращает ключ в I (R17389)
III — Радио	Включён радиоприёмник при остановленном двигателе; нефиксированное (R17392)

Важно: повторное включение стартера возможно только после возврата ключа в положение 0 (R17391). Включение стартера при работающем двигателе приводит к разрушению венца маховика.

Предохранители

В МТЗ-1221 три блока предохранителей, расположенных в приборном щитке с литьевой панелью (R12997). Для доступа нужно вывернуть фиксирующий винт и сдвинуть панель (R12998). Применяются три номинала: 7,5 А, 15 А и 25 А (R12999).

Распределение по цепям:

7,5 А — габаритные огни, розетка прицепа, освещение номерного знака, ближний свет, питание агрегатов, скоростные индикаторы, ламповые блоки, аварийный зуммер, реле стояночного тормоза (R13000–13008).
25 А — дальний свет и его сигнальная лампа, передние осветительные приборы, питание вентилятора отопителя, потребители при включении стартера (R13019–13023).

Регулярно контролируйте состояние предохранителей (R12989). Если предохранитель перегорает повторно — ищите причину короткого замыкания в цепи, а не просто ставьте новый предохранитель.

Индикатор напряжения: как читать

Шкала индикатора напряжения делится на три цветовые зоны (R17402–17408):

Зона	Напряжение	Двигатель работает	Двигатель остановлен
Зелёная	13,0–15,0 В	Нормальная зарядка ✓	АКБ перезаряжена или нагрета
Жёлтая	12,0–13,0 В	Нет зарядки или низкое зарядное напряжение	Нормальная зарядка АКБ
Красная (низ)	10,0–12,0 В	Генератор не работает	АКБ разряжена
Красная (верх)	15,0–16,0 В	Перезаряд АКБ	—

Белая риска в жёлтой зоне при остановленном двигателе соответствует номинальной ЭДС заряженной АКБ — 12,7 В (R17408). Если после запуска двигателя стрелка не уходит в зелёную зону — первым делом проверьте натяжение ремня генератора (R17409).

Аварийные лампы и их значение

На МТЗ-1221 несколько систем контрольных ламп. Красные — требуют немедленной реакции.

Лампа	Цвет	Условие включения	Действие
Давление масла ДВС	Красная	<100 кПа (1,0 кгс/см²) при работающем двигателе (R17417)	Немедленно заглушить двигатель (R17419)
Температура ОЖ (мигание)	Красная	109–112 °С (R17413)	Снизить нагрузку, проверить систему охлаждения
Температура ОЖ (горит)	Красная	≥113 °С (R17414)	Немедленно заглушить двигатель
Давление масла ГОРУ	Красная	<0,08 МПа в системе ГОРУ (R17425)	Остановить, проверить уровень масла ГОРУ
Давление воздуха пневмо	Красная	<500 кПа в пневмосистеме (R17399)	Остановить, проверить компрессор
Засорение воздухофильтра	Оранжевая	Засорён фильтр (R17426)	Обслужить воздухоочиститель
Свечи накаливания	Оранжевая	Идёт прогрев свечей (R17427)	Ждать погасания, затем пускать
Резервный уровень топлива	Оранжевая	Осталось 1/8 объёма бака (R17395)	Заправить
Стояночный тормоз	Красная	Стояночный тормоз включён (R17436)	Снять стояночный тормоз перед движением
Перенапряжение сети	Красная	Высокое напряжение в бортовой сети (R17437)	Проверить регулятор генератора

CAN-шина и электронные блоки

В отличие от МТЗ-80, на МТЗ-1221 установлена CAN-шина — цифровая шина данных, по которой электронные блоки управления (ЭБУ двигателя, тахоспидометр, индикатор комбинированный) обмениваются информацией (R15109). Информация об оборотах двигателя поступает в индикатор комбинированный именно через CAN от ЭБУ (R17443).

Последствия для ремонта:

При ремонте или замене проводки обязательно проверяйте целостность CAN-шины — две скручённые пары проводов (CANH и CANL) (R15109).
Отключение АКБ или скачок напряжения может привести к сбросу настроек тахоспидометра. После замены АКБ проверьте программирование тахоспидометра (параметры Z и Rk).
Диагностику электронных блоков выполняют сканером, совместимым с протоколом CAN/SAE J1939.

Тахоспидометр: параметры программирования

Тахоспидометр МТЗ-1221 программируемый. Параметры по умолчанию для БЕЛАРУС-1221 (R16606–16608):

Число зубьев Z = 54 (стандарт) или Z = 56 с ведомой шестернёй 1522-2407122.
Радиус качения для шин 18,4R38: Rk = 0,829 м (кодируемое число 830).
Номинальные обороты двигателей Д-260.2/С/S2: 2100 об/мин (программируемое число 260.2C).

Признаки неисправностей

Нет зарядки (стрелка в красной или жёлтой зоне при работающем двигателе) — проверить ремень генератора, щётки и диоды генератора, контакт на клемме «B+» генератора.
АКБ разряжается за ночь — утечка тока (проверить мультиметром ток в разрыве цепи при выключенном зажигании; норма — не более 50–100 мА).
Лампа стояночного тормоза горит при движении — не снят стояночный тормоз или неисправен выключатель контрольной лампы (SB3).
Не запускается стартер — проверить предохранители 25 А, реле стартера (K6), состояние клемм АКБ и выключатель стартера SA6.
Хаотичные показания приборов или ошибки на дисплее — проблема с CAN-шиной: проверить жгут, разъёмы CAN, нет ли обрывов или коротких замыканий шины.

Частые вопросы

Почему на МТЗ-1221 две аккумуляторные батареи?

Две батареи 12 В по 120 А·ч обеспечивают два режима: в рабочем режиме они параллельны — 12 В, суммарная ёмкость 240 А·ч. При пуске переключаются последовательно — 24 В для мощного стартера. Один аккумулятор не дал бы нужного стартового тока при 12 В.

Каково напряжение бортовой сети МТЗ-1221?

12 В — рабочее напряжение для всех потребителей. 24 В — только для системы пуска (стартер). Свечи накаливания версии 1221.3 также рассчитаны на 24 В и включаются при пуске через специальный блок.

Где находятся предохранители на МТЗ-1221 и как до них добраться?

Три блока предохранителей расположены в приборном щитке за литьевой панелью. Для доступа нужно вывернуть фиксирующий винт и сдвинуть панель. Номиналы: 7,5 А (освещение, розетка), 15 А и 25 А (дальний свет, отопитель).

Что означает красная лампа давления масла на МТЗ-1221?

Давление в системе смазки двигателя упало ниже 100 кПа. Необходимо немедленно заглушить двигатель и выяснить причину: низкий уровень масла, неисправность масляного насоса, засорение фильтра. Работа двигателя с горящей лампой давления масла приведёт к задиру вкладышей.

Как проверить, работает ли генератор МТЗ-1221?

При работающем двигателе стрелка индикатора напряжения должна находиться в зелёной зоне (13,0–15,0 В). Если стрелка в жёлтой или красной зоне при работающем двигателе — сначала проверьте натяжение ремня генератора. Затем — контакт клеммы B+ генератора. При необходимости проверьте щётки и диоды генератора мультиметром.
