Капитальный ремонт двигателя Д-240 МТЗ-80/82. Как провести разборку, дефектовку и сборку без ошибок

В этой статье расскажем, когда Д-240 действительно просится в капиталку, как подготовить трактор, в какой последовательности разбирать двигатель, какие места обязательно дефектовать и как запускать двигатель после ремонта.

Капитальный ремонт Д-240 — это уже не замена прокладки и не регулировка клапанов. Здесь двигатель полностью разбирают, измеряют гильзы, поршневую группу, коленвал, вкладыши и головку блока, после чего решают, что можно оставить, что шлифовать, а что менять. Главная ошибка при таком ремонте — разобрать двигатель «на глаз», купить комплект деталей заранее и собрать без измерений: на Д-240 это быстро заканчивается повторным стуком, дымом, перегревом, падением давления масла или пробоем прокладки ГБЦ.

Когда нужен капитальный ремонт Д-240

Капремонт нужен не по возрасту трактора, а по состоянию двигателя. Один Д-240 годами работает после обычного ТО, другой быстро уходит в ремонт из-за перегрева, грязного масла, плохого топлива или сборки без измерений. Сначала отделяют внешние неисправности от настоящего износа: плохой запуск может быть из-за стартера, аккумулятора, воздуха в топливной системе или позднего угла впрыска; перегрев — от радиатора, термостата или помпы. Но если симптомы держатся после проверки этих систем, двигатель смотрят глубже. Признаки настоящего износа:

• падает компрессия, двигатель плохо запускается даже при исправном стартере и топливной системе;
• появился сизый или чёрный дым, вырос расход масла и топлива;
• слышны стуки в кривошипно-шатунном механизме, особенно под нагрузкой;
• давление масла нестабильное или падает на горячем двигателе;
• есть эмульсия, следы прорыва газов, пробой прокладки ГБЦ или перегрев после нагрузки;
• после частичного ремонта симптомы быстро возвращаются.

Если есть только один симптом, начинают с диагностики. Если совпали компрессия, дым, расход масла, стук и низкое давление — двигатель уже не лечится регулировкой, нужна разборка и дефектовка.

Что подготовить перед разборкой

Капитальный ремонт нельзя начинать как обычную замену детали во дворе — нужны чистое место, подъёмное оборудование и измерительный инструмент. Двигатель тяжёлый, блок и коленвал легко повредить неудачным демонтажом, а грязь в масляных каналах способна испортить даже новый комплект вкладышей. Минимальный набор — таль или кран, надёжные упоры, набор головок и ключей, съёмники, динамометрический ключ, микрометры, нутромер, щупы, ёмкости для масла и антифриза, маркировка для шатунов и крышек. Из практических материалов для Д-240 указывались ключи 10–36 мм, стенд для разборки, пресс 10–20 т, динамометрический ключ 50–300 Н·м и комплект щупов/микрометров.

Перед демонтажем сделайте три вещи

1. Отмойте двигатель снаружи, чтобы грязь не попала внутрь при снятии крышек и ГБЦ.
2. Слейте моторное масло и охлаждающую жидкость; моторного масла в Д-240 около 12 л, поэтому ёмкость должна быть с запасом.
3. Сфотографируйте и промаркируйте проводку, трубки, тяги, шланги и положение навесных узлов — это сильно ускорит сборку.

Снятие двигателя и навесных узлов

Разборка начинается с освобождения двигателя от всего, что мешает доступу: аккумулятора, радиатора, патрубков, генератора, стартера, топливных трубок, фильтров, тяг управления, выпускного коллектора. Топливную аппаратуру закрывают заглушками, чтобы в трубки не попала грязь. Головку блока можно снимать на тракторе или после снятия двигателя — зависит от условий; болты ГБЦ ослабляют в обратной последовательности затяжки, постепенно, без рывков.

1. Поставьте трактор на ровную площадку, зафиксируйте колёса и отключите аккумулятор.
2. Слейте масло и антифриз, снимите радиатор и патрубки системы охлаждения.
3. Снимите генератор, стартер, топливные фильтры, трубки и мешающие элементы навески.
4. Отсоедините двигатель от корпуса сцепления и опор, подвесьте на таль или кран.
5. Снимите двигатель и перенесите его на стенд или устойчивую площадку для разборки.

На этом этапе нельзя тянуть двигатель перекосом и опирать его на тонкие крышки. Если крепёж закис, его лучше обработать и аккуратно сорвать, чем обломать болт в блоке.

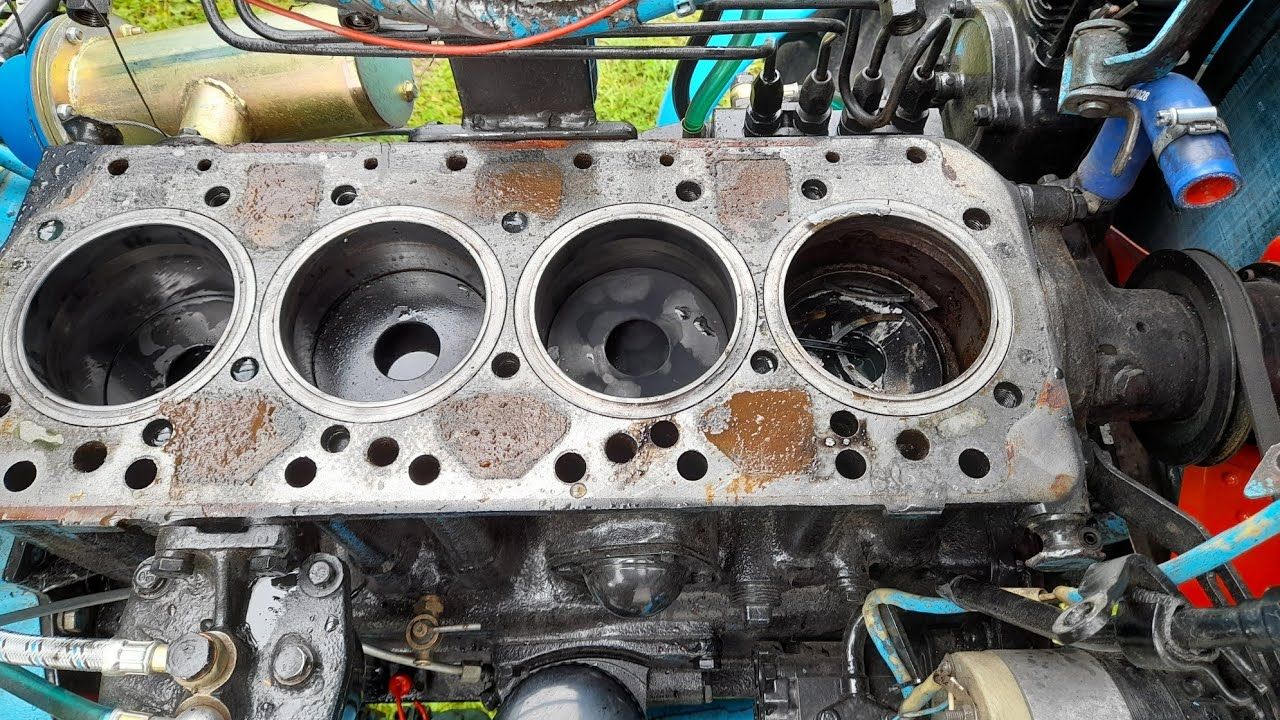

Разборка Д-240

Двигатель разбирают не хаотично, а с маркировкой. Крышки шатунов и коренных подшипников должны вернуться на свои места и в своей ориентации; шатуны, поршни и вкладыши маркируют по цилиндрам — путаница нарушает посадку и даёт быстрый износ. Основная последовательность:

1. Снимите поддон картера и масляный насос, проверьте наличие стружки и грязи в масле.
2. Промаркируйте шатуны, крышки и вкладыши по цилиндрам.
3. Выверните крышки шатунных подшипников и выведите поршни с шатунами вверх через цилиндры.
4. Снимите крышки коренных подшипников, аккуратно выньте коленвал.
5. Снимите распределительные шестерни, если требуется полный ремонт передней части двигателя.
6. Выпрессуйте гильзы только съёмником, если дефектовка показала необходимость замены.

Дефектовка: что измерять обязательно

Дефектовка — главный этап капиталки. Без неё невозможно понять, достаточно ли заменить кольца и вкладыши или нужны гильзы, поршни, шлифовка коленвала, ремонт ГБЦ и станочные работы. Все цифры ниже — рабочие ориентиры из базы и исходных материалов; перед финальной сборкой их сверяют с руководством именно для вашего двигателя, ремонтного размера и комплекта деталей.

Поршневая группа и гильзы

Поршневая группа отвечает за компрессию, расход масла и дымность. Если гильзы с задирами, кольца залегли, а поршни изношены, простая замена колец помогает ненадолго — смотрят весь комплект: гильза, поршень, палец, кольца, шатун и втулка. При установке новых гильз следят за чистотой посадочных мест, состоянием уплотнительных колец и выступом торца гильзы над плоскостью блока — это сотые доли миллиметра: ориентир 0,065–0,165 мм для атмосферного Д-240 (с наддувом 0,05–0,11 мм), и выступ должен быть одинаковым по всем цилиндрам. Если гильза сидит неправильно или выступ выставлен неверно, прокладка ГБЦ не уплотнится и двигатель получит утечки, перегрев и пробой прокладки. Несколько правил:

• не ставьте гильзу «как вошла» — посадочное место должно быть очищено и проверено;
• не смешивайте поршни и шатуны по цилиндрам без маркировки;
• поршневые кольца разводят замками и проверяют их ход в канавках;
• поршневой палец и втулку проверяют по люфту, а не только визуально;
• после замены гильз контролируют герметичность и отсутствие перекоса.

Коленвал, вкладыши и масляный насос

Если двигатель стучал, а давление масла падало на горячем, коленвал и вкладыши проверяют особенно внимательно. Задиры, синеватый перегрев, следы проворота вкладыша, овальность или конусность шеек — повод не собирать двигатель «как есть»: коленвал шлифуют под ремонтный размер, а вкладыши подбирают строго под этот размер. Масляный насос тоже нельзя оставлять без проверки — новый комплект вкладышей не спасёт, если насос не держит подачу, сетка маслоприёмника забита, а каналы не промыты; перед сборкой все масляные каналы продувают и очищают. Крышки коренных и шатунных подшипников затягивают динамометрическим ключом: в материалах встречаются ориентиры 180–200 Н·м для коренных и 100–120 Н·м для шатунных, но окончательное значение сверяют по руководству и применённому крепежу.

Головка блока цилиндров

ГБЦ снимают не только ради прокладки: при капиталке её проверяют на плоскостность, трещины, состояние клапанов, сёдел, направляющих втулок и маслосъёмных колпачков. Даже хорошая поршневая не даст нормальной работы, если клапаны пропускают или головка деформирована после перегрева. Плоскостность ГБЦ в материалах дана как ориентир до 0,05 мм; при превышении головку шлифуют, клапаны притирают, направляющие втулки меняют при износе, маслосъёмные колпачки ставят новые, прокладку ГБЦ повторно не используют.

• проверить плоскость головки и отсутствие трещин;
• осмотреть клапаны, сёдла и направляющие втулки;
• заменить маслосъёмные колпачки;
• поставить новую прокладку ГБЦ;
• затягивать болты головки по схеме от центра к краям, в несколько проходов.

По моменту затяжки ГБЦ в источниках есть расхождение — встречаются 160–180, 180–200 и 190–210 Н·м. Это нельзя подавать как одну универсальную норму: перед сборкой значение сверяют по руководству к конкретному Д-240/Д-243 и болтам.

Сборка двигателя

Сборка начинается только после мойки, продувки каналов и подготовки деталей. Все трущиеся поверхности смазывают чистым моторным маслом, вкладыши и шейки ставят без грязи, кольца не ломают при установке, затяжку делают только динамометрическим ключом. Порядок обратный разборке, но с контрольными проверками после каждого крупного узла:

1. Установите гильзы с новыми уплотнительными кольцами и проверьте выступ бурта.
2. Установите коленвал на смазанные вкладыши, затяните коренные крышки по моменту и проверьте проворот.
3. Соберите поршни с шатунами, установите кольца, смажьте и заведите поршни в гильзы оправкой.
4. Затяните шатунные крышки, снова проверьте свободный проворот коленвала.
5. Поставьте масляный насос, маслоприёмник и поддон с новой прокладкой.
6. Установите ГБЦ с новой прокладкой, затяните болты по схеме в несколько этапов.
7. Поставьте навесные узлы, топливную аппаратуру, систему охлаждения, стартер, генератор и патрубки.

После установки коленвала он должен проворачиваться без заеданий; после установки поршней проворот станет тяжелее, но не должен клинить. Если двигатель туго встал уже на стенде, запускать его нельзя — ищут ошибку сборки.

Регулировки после сборки

После механической сборки двигатель ещё не готов к работе: нужно выставить клапаны, проверить подачу топлива, прокачать топливную систему, заполнить масло и охлаждающую жидкость, проверить стартер и электрику. Если снимался ТНВД, обязательно проверяют момент начала подачи топлива. Для Д-240 важна связка систем: неправильный угол впрыска даст дым и перегрев, воздух в топливе не даст запуск, слабый стартер будет мучить новый двигатель, а неисправная система охлаждения быстро испортит свежий ремонт.

• отрегулировать тепловые зазоры клапанов по руководству;
• заправить моторное масло и проконтролировать уровень;
• залить охлаждающую жидкость и выгнать воздух из системы;
• прокачать топливную систему до топлива без пузырей;
• проверить угол впрыска, если снимался или регулировался ТНВД;
• проверить зарядку, массу и работу стартера перед первым пуском.

Первый запуск и обкатка

Первый запуск после капиталки делают спокойно, без газа «в пол». До пуска полезно провернуть двигатель стартером с отключённой подачей топлива, чтобы поднять давление масла. Новый двигатель обязательно проходит обкатку: первые часы его не перегружают, не держат долго на максимальных оборотах и регулярно проверяют уровень масла, охлаждающую жидкость, дымность и звуки.

1. Проверьте масло и антифриз, откройте подачу топлива и удалите воздух из системы.
2. Проверните двигатель стартером до появления давления масла, если это позволяет схема запуска.
3. Запустите двигатель и дайте поработать на малых оборотах, контролируя давление масла.
4. Осмотрите двигатель на течи масла, топлива и охлаждающей жидкости.
5. После прогрева проверьте температуру, звук работы и дымность.
6. После первых часов работы повторно проверьте крепёж, уровни жидкостей и при необходимости регулировки.

Если появился стук, перегрев или резкое падение давления масла — двигатель сразу глушат и ищут причину.

Частые ошибки при капремонте Д-240

• собирают двигатель без измерения гильз, шеек коленвала и зазоров вкладышей;
• путают крышки шатунов и коренных подшипников;
• ставят вкладыши не того ремонтного размера;
• не промывают масляные каналы и оставляют абразив после шлифовки;
• затягивают ГБЦ и крышки «на глаз», без динамометрического ключа;
• ставят старую прокладку ГБЦ или старые уплотнения гильз;
• запускают двигатель с неотрегулированным ТНВД или завоздушенной топливной системой;
• не делают обкатку и сразу дают двигателю тяжёлую нагрузку.

Капиталка Д-240 держится не на одном новом комплекте деталей, а на чистоте, измерениях и правильной последовательности. Чем больше узлов «оставили как было» без проверки, тем выше риск повторного ремонта.

Что нужно из запчастей

Список запчастей зависит от дефектовки. До разборки покупают только расходники для демонтажа и диагностики: прокладки, фильтры, масло, антифриз, герметик, ветошь. Основные детали — гильзы, поршни, кольца, вкладыши, коленвал, ГБЦ — покупают после измерений. По прайсу и материалам для ремонта Д-240/Д-243 встречаются:

• шатун Д-243/Д-245 — № 240-1004100-А; болт шатунный — № 50-1004182-А1; палец поршневой — № 50-1004042;
• комплект прокладок двигателя Д-240/245 (ГБЦ, с герметиком); прокладка ГБЦ — № 240-1003020;
• комплект колец уплотнения гильзы Д-240/245 — № 245-1002022-А; корпус сальника блока — № 240-1002300;
• клапан выпускной — № 240-1007015-В; клапан впускной — № 240-1007014 / 260-1007014-В; колпачки маслосъёмные — № 240-1007020-Б; втулка направляющая клапана — № 245-1007032;
• шестерня коленвала — № 240-1005030.

По поршневой группе и вкладышам главное — не номер из списка, а ремонтный размер: если коленвал шлифовали, вкладыши подбирают под фактический размер шеек, а не по старой детали.

Частые вопросы

• Можно ли сделать капитальный ремонт Д-240 своими руками?

Частично — да, если есть опыт, чистое место и измерительный инструмент. Полная капиталка с гильзами, коленвалом, ГБЦ и станочными работами требует пресса, тали, микрометров, нутромера, динамометрического ключа и понимания допусков.

• Нужно ли покупать поршневую до разборки?

Лучше нет. Сначала измеряют гильзы, поршни, коленвал и вкладыши, определяют ремонтный размер и только после этого покупают комплект деталей.

• Почему после ремонта Д-240 снова дымит?

Причины обычно в поршневой группе, клапанах, форсунках, угле впрыска или неправильной обкатке. Если механика собрана правильно, отдельно проверяют ТНВД, форсунки и момент начала подачи топлива.

• Какой момент затяжки ГБЦ Д-240?

В источниках встречаются разные значения — 160–180, 180–200 и 190–210 Н·м. Поэтому перед сборкой момент затяжки сверяют по руководству именно к вашему двигателю, болтам и прокладке.

• Что обязательно менять при капиталке?

Минимально меняют прокладки, сальники, уплотнительные кольца и изношенные детали по дефектовке. Поршневую, вкладыши, клапаны, гильзы и коленвал не меняют «по привычке» — это решает дефектовка.

• Зачем нужна обкатка после капремонта?

После ремонта детали притираются: кольца, гильзы, вкладыши и клапаны выходят на рабочий режим. Если сразу дать тяжёлую нагрузку, можно перегреть двигатель, сорвать масляную плёнку и испортить свежий ремонт.
