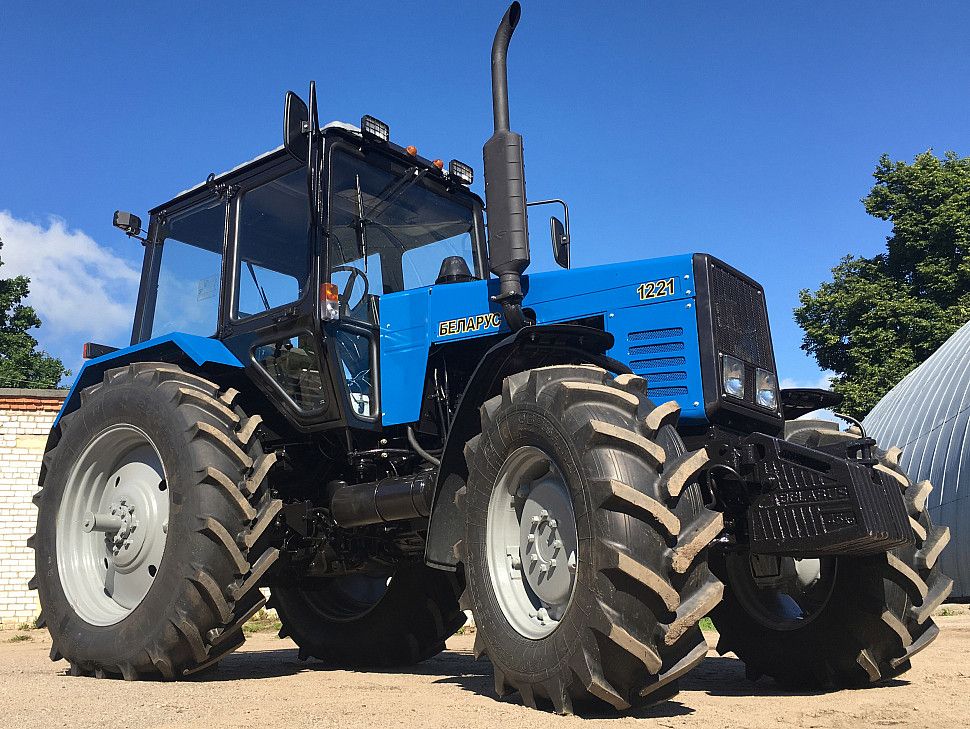

Колёса и шины МТЗ-1221: как подобрать размер, настроить колею и давление

В этой статье разберём ходовую часть МТЗ-1221 в части колёс и шин: стандартные размеры для разных версий, порядок регулировки колеи для работы в междурядьях, как правильно устанавливать давление в шинах и когда проверять схождение передних колёс. Объясним, зачем нужен балласт, как правильно использовать сдвоенные шины и что означает параметр R в электронном индикаторе. Ошибки при регулировке колеи и давления прямо влияют на износ протектора, тяговые свойства и расход топлива.

Стандартные размеры шин

Все версии МТЗ-1221 комплектуются пневматическими шинами низкого давления (R21669, R24711).

Размер 420/70R24 и 14.9R24 относятся к одному типоразмеру, обозначенному в разных системах (метрической и дюймовой); оба встречаются в документации на разные версии трактора (R16193, R17375, R18113). Задний размер 18.4R38 единый для всех основных комплектаций (R16194, R17376). На 1221.5 с фронтальным погрузчиком допускаются только шины 420/70R24 спереди и 18.4R38 сзади — без альтернатив (R19776).

Радиус качения задних шин 18.4R38 — 830 мм (R17520). Это значение используется при перепрограммировании параметра «R» в электронном индикаторе скорости. При установке нестандартных шин параметр R необходимо обновить в настройках индикатора — иначе показания скорости и счётчики пробега будут неточными (R18260, R18265).

Основные геометрические параметры

• Колёсная база: 2760 мм (R2647)
• Дорожный просвет (1221.4): не менее 480 мм (R17359)
• Агротехнический просвет под рукавами задних колёс: не менее 620 мм (R17360)
• Минимальный радиус поворота (1221.4, при минимальной колее, с подтормаживанием): 5,0 м (R18108)

Регулировка колеи

Регулируемая колея — одна из главных особенностей МТЗ-1221 как универсально-пропашного трактора. Она позволяет работать в широком диапазоне международных культур с разными агротехническими требованиями (R14274).

Передняя колея

Устанавливается в одном из 8 фиксированных значений:

Для версий 1221Т.2/1221.2/1221В.2/1221.3/1221.4/1221.6 диапазон одинаковый — 1535 до 2120 мм (R23019, R21651). Транспортная колея передних колёс: 1650±20 мм (R17363).

Задняя колея

Регулируется в диапазоне 1530–2150 мм (R17362, R16519). Транспортная колея задних колёс: 1800±20 мм (R17364).

Минимальная колея для погрузчика

При установке фронтального погрузчика на МТЗ-1221.4 минимальная колея передних колёс должна быть не менее 1800 мм (R18800) — для обеспечения устойчивости.

Давление в шинах

Правильное давление в шинах напрямую влияет на тяговые свойства, уплотнение почвы, расход топлива и ресурс протектора (R8738). Для МТЗ-1221 давление в шинах — переменная величина: оно выбирается по нагрузке на одиночную шину, скорости движения и виду выполняемой работы (R22306). Конкретные значения для каждого типоразмера и условий работы приведены в таблице РЭ своей модификации.

Правило установки давления: давление устанавливают в холодных шинах — до начала работы или после длительной стоянки (R24711, R19566). Нагревшаяся при работе шина покажет завышенное давление; стравливать воздух с горячей шины нельзя.

Периодичность проверки:

• Каждые 125 ч — плановая проверка (R25172)
• При смене вида работ (поле → дорога, пахота → транспорт, и т.п.) — обязательно, так как оптимальное давление для разных условий различается (R22307, R25172)

Манометр для накачки должен иметь шкалу 50–300 кПа с ценой деления не более 10 кПа (R22391). Накачку шин можно выполнять от пневмосистемы трактора (R17668, R18508).

Сцепление шин с почвой можно улучшить, подбирая оптимальное давление для условий работы — на рыхлых грунтах снижают давление для увеличения пятна контакта (R24909).

Схождение передних колёс

Схождение передних колёс проверяют и регулируют каждые 250 часов работы (R25186, R22202). Проверку выполняют при нормальном давлении в шинах для текущего вида работ (R22333).

Номинальная сходимость задаётся как разность измерений расстояний между ободами спереди и сзади — конкретное значение указано в РЭ своей модификации (R22335). Регулировка — изменением длины рулевой тяги (R22334).

Важно: регулировку сходимости, как и другие операции ТО-2/ТО-3, на 1221.6 рекомендуется доверять дилеру (R22321). Исключение — вы точно знаете значение нормы из РЭ и имеете необходимый инструмент.

Крепление колёс: моменты затяжки

• Гайки передних колёс — затягивать моментом 200–250 Н·м (R15032, R7241).
• После монтажа или первого ЕТО (8–10 ч) — обязательно проверить затяжку всех крепёжных соединений колёс (R25168).
• Плановая проверка крепления колёс — каждые 125 ч (R25168).

Балласт и утяжелители

Утяжелители колёс устанавливают для улучшения сцепных свойств при работе на рыхлых и вязких грунтах (R5167). Варианты увеличения сцепной массы (R24907, R24908):

• Быстросъёмный балласт на переднюю навеску
• Заливка воды или раствора в шины

Передний балласт БЕЛАРУС-1221.5 (R19716–19718):

• Базовый: 10 грузов × 45 кг = 450 кг
• Заказной (1 ряд): 8 грузов × 45 кг = 360 кг
• Заказной (2 ряда): 990 кг

Сдвоенные задние шины

Сдваивание задних колёс увеличивает сцепление с почвой (R24911), снижает удельное давление на грунт и уменьшает буксование. Ограничение: при езде со сдвоенными задними шинами максимальная скорость — не более 20 км/ч (R18689).

Частые вопросы

• Какие размеры шин на МТЗ-1221?

Стандартная комплектация: передние — 420/70R24 (также обозначается как 14.9R24), задние — 18.4R38. Размеры одинаковы для большинства версий (1221.2, 1221В.2, 1221.3, 1221.4, 1221.5, 1221.6).

• Как регулируется колея на МТЗ-1221?

Передняя колея устанавливается в одном из 8 фиксированных положений — от 1535 до 2120 мм. Задняя регулируется в диапазоне 1530–2150 мм. Транспортная колея: передние 1650±20 мм, задние 1800±20 мм.

• Как часто проверять давление в шинах МТЗ-1221?

Каждые 125 часов работы, а также обязательно при переходе с одного вида работ на другой — давление подбирается под тип работы и нагрузку. Всегда устанавливайте давление в холодных шинах.

• Каким моментом затягивать гайки передних колёс МТЗ-1221?

Моментом 200–250 Н·м. После первого ЕТО (8–10 ч) крепление колёс нужно проверить повторно — возможна самоусадка соединения. Плановая проверка — каждые 125 ч.

• Когда проверять схождение передних колёс МТЗ-1221?

Каждые 250 часов. Проверку выполняют при нормальном рабочем давлении в шинах. Регулировка — изменением длины рулевой тяги. Конкретное значение нормального схождения — в РЭ своей версии трактора.
