КПП МТЗ-1221: синхронизированная коробка, передачи, переключение под нагрузкой

Коробка передач — ещё одно место, где МТЗ-1221 заметно современнее младших моделей. Если у МТЗ-80/82 коробка ступенчатая и передачи включают с полным выжимом сцепления, то у 1221 коробка синхронизированная, с шестернями постоянного зацепления, и переключаться можно мягко и даже под нагрузкой. Это и удобнее для оператора, и бережнее к трансмиссии. В этой статье разберём, сколько у 1221 передач и откуда берётся число 16+8, что дают синхронизаторы, как работает переключение под нагрузкой и как коробку обслуживать.

Сколько передач у МТЗ-1221

У МТЗ-1221 синхронизированная коробка с 16 передачами вперёд и 8 назад, диапазон скоростей — от 1,5 до 35 км/ч. Откуда такое число: базовый набор коробки — 4 передачи вперёд и 2 назад, и он умножается на диапазоны (через дополнительный редуктор), давая в итоге 16 вперёд и 8 назад. То есть «4 вперёд / 2 назад» и «16/8» — это не противоречие, а базовый набор и полное число передач с диапазонами. Такой широкий диапазон позволяет точно подобрать скорость под любую работу — от медленной обработки до транспорта.

Синхронизаторы и постоянное зацепление

Главная конструктивная особенность — в КПП применены шестерни постоянного зацепления и синхронизаторы. Постоянное зацепление означает, что шестерни передач всегда в зацеплении, а включение идёт через муфты с синхронизаторами, которые перед соединением выравнивают скорости валов. Благодаря этому передачи входят мягко, без хруста и удара, и не нужно «ловить» обороты, как на коробке со скользящими шестернями. Это бережёт зубья шестерён и упрощает работу оператора.

Переключение под нагрузкой

Конструкция КПП МТЗ-1221 позволяет переключать передачи под нагрузкой без потери мощности — то есть не нужно каждый раз полностью разрывать поток мощности и терять скорость на тяге. Для тяжёлых полевых работ это важно: трактор не «проседает» при переходе на соседнюю передачу. Это качественный шаг вперёд по сравнению с МТЗ-80/82, где перед переключением сцепление выжимают полностью и избегают резких переключений под нагрузкой.

Сцепление

Под больший момент энергонасыщенного трактора рассчитано и сцепление: на 1221 (и в целом на сериях 1200/1500) применяется фрикционное двухдисковое сцепление. Два ведомых диска передают больший крутящий момент, чем одиночный диск МТЗ-80/82, и обеспечивают надёжное соединение двигателя с трансмиссией. Как и на любой механике, исправное, полностью выключающееся сцепление — условие чистого переключения: если сцепление «ведёт», даже синхронизированная коробка начнёт включаться с трудом.

Масло и обслуживание

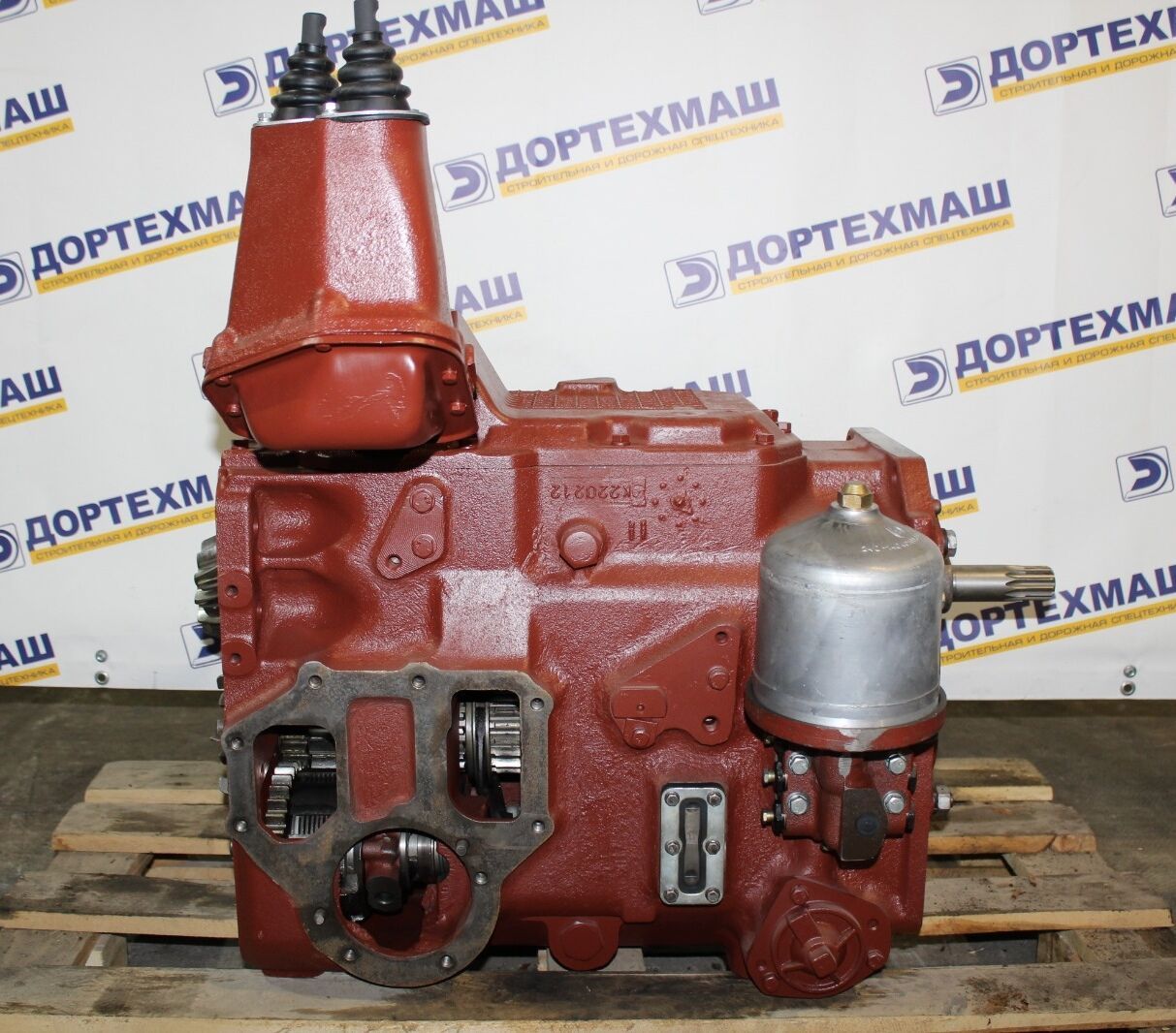

Коробка 1221 — тяжёлый узел (весит около 200 кг), и работает в общей с трансмиссией масляной ванне. Масло применяют трансмиссионное — ТАП-15В, ТАД-17 или ТСп-15К; следят за уровнем и меняют по регламенту, при замене очищают сливные пробки с магнитами от металлической стружки. Синхронизаторы и муфты чувствительны к качеству и уровню масла: на грязном или недостаточном масле они изнашиваются быстрее. На холодном густом масле переключение туже — это нормально и проходит после прогрева.

Неисправности КПП 1221

• Передачи включаются с хрустом — чаще всего «ведёт» сцепление (неполное выключение) либо изношены синхронизаторы; сначала проверяют сцепление.
• Выбивает передачу — износ зубьев шестерён и муфт, выработка вилок переключения и ослабление фиксаторов.
• Шум в коробке — износ подшипников, шестерён или низкий уровень масла.
• Тяжёлое переключение — сбито сцепление, износ синхронизаторов или холодное масло.

Связанные товары

• Синхронизаторы, муфты и вилки переключения КПП МТЗ-1221
• Шестерни передач и диапазонного редуктора, подшипники валов
• Ведомые диски двухдискового сцепления, выжимной подшипник
• Трансмиссионное масло ТАП-15В / ТАД-17 / ТСп-15К, прокладки и сальники

Частые вопросы

• Сколько передач у МТЗ-1221?

16 передач вперёд и 8 назад, диапазон скоростей 1,5–35 км/ч. Базовый набор коробки — 4 вперёд / 2 назад, который умножается диапазонами и даёт полные 16/8.

• Чем КПП МТЗ-1221 отличается от КПП МТЗ-80/82?

Коробка 1221 синхронизированная, с шестернями постоянного зацепления, и позволяет переключаться под нагрузкой без потери мощности. У МТЗ-80/82 коробка ступенчатая (18/4), и передачи включают с полным выжимом сцепления.

• Можно ли на 1221 переключать передачи под нагрузкой?

Да, конструкция КПП это позволяет — передачи переключаются под нагрузкой без потери мощности, и трактор не проседает на тяге при смене передачи.

• Какое сцепление на МТЗ-1221?

Фрикционное двухдисковое — оно рассчитано на больший момент шестицилиндрового двигателя, чем одиночный диск МТЗ-80/82.

• Почему на 1221 хрустят передачи?

Чаще всего «ведёт» сцепление (выключается не до конца) или изношены синхронизаторы. Сначала проверяют и регулируют сцепление, затем диагностируют синхронизаторы.

• Какое масло заливать в КПП МТЗ-1221?

Трансмиссионное масло ТАП-15В, ТАД-17 или ТСп-15К; следят за уровнем и меняют по регламенту, очищая магнитные сливные пробки. Точный сорт берут по руководству.
