КПП МТЗ-1523: как работает коробка 16×8 и зачем нужен ходоуменьшитель

Коробка передач БЕЛАРУС-1523 кардинально отличается от МТЗ-80/82 и МТЗ-1221 — не столько числом ступеней, сколько диапазоном рабочих скоростей. Базовая КП 16×8 даёт 16 передних ступеней, охватывающих диапазон от 2 до 30 км/ч, что позволяет подобрать оптимальную скорость для любого агрегата. По заказу устанавливается КП 24×12 с более частым шагом передач. Ходоуменьшитель расширяет нижнюю границу до долей км/ч — для прецизионных работ. В этой статье разберём конструкцию трансмиссии, объём масла и правила обслуживания, а также причины типичных отказов — от зависающего рычага до шума в корпусе.

Раздел	Коробка передач
Применимость	БЕЛАРУС-1523 / МТЗ-1523 и модификации
КПП базовая	КП 16×8 (16 передних + 8 задних)
КПП по заказу	КП 24×12 (24 передних + 12 задних)

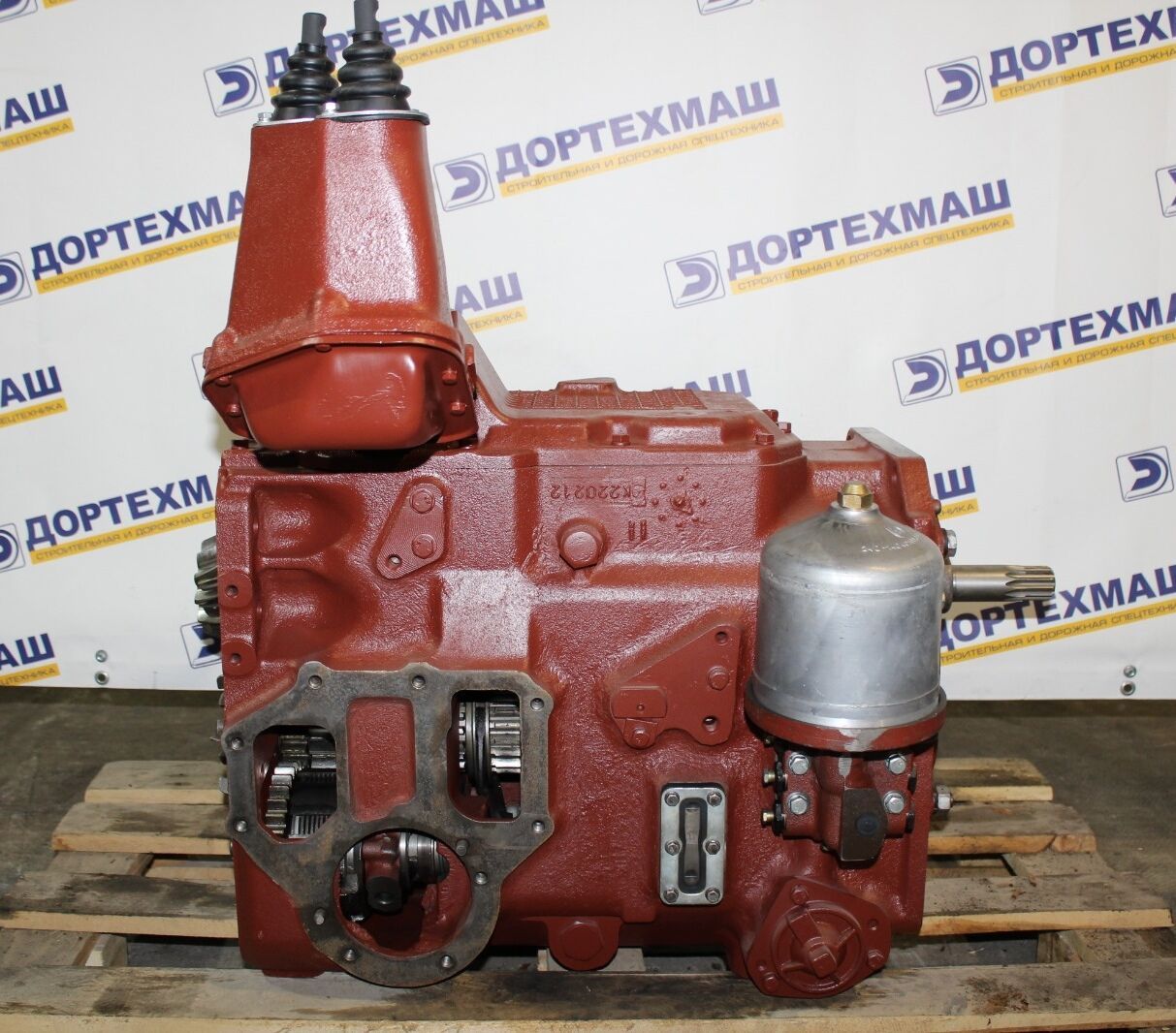

Устройство коробки передач КП 16×8 и КП 24×12

Трансмиссия БЕЛАРУС-1523 построена на принципе двух независимых рычагов: левый рычаг переключает диапазоны (I, II, III, IV), правый — передачи внутри диапазона (1, 2, 3, 4). Комбинация 4 диапазонов × 4 передачи = 16 ступеней вперёд и 8 назад (R36280). Диапазоны определяют «полосу» скоростей, передачи — шаг внутри неё.

КП 24×12 по заказу добавляет ещё один ряд в каждом диапазоне, итого 6 передач × 4 диапазона = 24 ступени вперёд, 12 назад (R36281). Это особенно ценно при работе с сеялками или пневматическими опрыскивателями, где отклонение скорости на 0,3 км/ч меняет норму высева. Механическое устройство КПП — с синхронизаторами на основных передачах.

Корпус КПП объединён с корпусом заднего моста в единую масляную ванну трансмиссии. Это упрощает конструкцию и позволяет смазывать все шестерни и подшипники общим объёмом масла. Переходники картера уплотнены манжетами — течь масла через разъём говорит о деформации прокладки или повреждении манжет.

Управление переключением передач

Переключение передач выполняется по следующим правилам (R36320–R36321):

Диапазоны (левый рычаг) — переключают только при полной остановке трактора с выжатым сцеплением. Попытка переключить диапазон на ходу — мгновенный износ или поломка синхронизатора
Передачи (правый рычаг) — переключают с выжатым сцеплением на любой скорости, аналогично грузовому автомобилю
Задний ход — включать только при полной остановке; рычаг реверса имеет блокировку от случайного включения

Ходоуменьшитель и реверсивный пост

Опция	Назначение	Ограничения использования
Ходоуменьшитель (по заказу)	Снижает скорость движения в 4,5 раза — для прецизионного посева, прополочных работ, химзащиты с жёсткими допусками по скорости (R36310)	Работает только на 1-м диапазоне, в режимах AL и AH. При включении ходоуменьшителя на других диапазонах — нет эффекта (R36311)
Реверсивный пост управления (по заказу)	Полностью дублирует органы управления (педали, рычаги) в сторону задней стены кабины для работы задним ходом с прицепными машинами (R36312)	Использование только на с/х работах. Езда по дороге общего пользования с активным реверсивным постом — запрещена (R36313)

Переключение крана реверса ГОРУ (у тракторов с гидрообъёмным рулевым управлением) выполняется только при заглушённом двигателе (R36341). Попытка переключить кран на работающем двигателе приводит к гидравлическому удару в системе ГУР и возможному выходу из строя насоса-дозатора.

Масло в трансмиссии: объём и обслуживание

Корпус КПП и заднего моста — единая масляная ванна. Объём масла составляет порядка 38–40 литров (уточняйте по шкале уровнемера на корпусе). Масло меняют в соответствии со следующей схемой (R37636–R37640):

Система	Марка масла	Периодичность замены
Корпус трансмиссии (КПП + задний мост)	М-10Г2к (лето) / М-8Г2к (зима). Класс не ниже API CD (R37636–R37637)	Первая замена: 100 моточасов (R37638). Далее: каждые 1000 ч (R37639)
Передний ведущий мост (ПВМ)	ТЭп-15 или ТАД-17И (R37650)	Первая замена: 100 ч. Далее: каждые 1000 ч (R37651)

Первая замена масла через 100 ч критически важна: при первой обкатке шестерни и подшипники активно приирабатываются, в масло переходит металлическая стружка. Если пропустить эту замену, абразивная взвесь остаётся в корпусе и ускоряет износ.

Проверяют уровень масла в трансмиссии щупом при горизонтальном положении трактора, через 15–20 минут после остановки (чтобы масло стекло). Уровень — по меткам на щупе. Перелив масла выше верхней метки вреден так же, как недолив: избыток масла вспенивается, давление в корпусе растёт, появляются течи через манжеты.

Признаки неисправностей КПП

Симптом	Причина	Что делать
Затруднено включение передач или диапазона	Неотрегулированный привод сцепления (неполное выключение), или слишком густое холодное масло	Прогреть трактор перед работой в мороз. Проверить свободный ход педали сцепления — норма 4–6 мм по оси педали (R36334)
Самовыключение передачи под нагрузкой	Износ зубьев муфты включения или нажимного зуба	Обратиться в сервис — требуется разборка КПП и замена изношенных деталей. Продолжение работы ускоряет износ
Гул или вой в корпусе трансмиссии	Низкий уровень масла, или не та марка (слишком жидкое), или износ подшипников	Сначала проверить уровень и марку масла (R37636). Если масло в норме — измерить зазоры подшипников в сервисе
Течь масла из корпуса трансмиссии	Изношены манжеты полуосей или выходного вала, или деформирована прокладка разъёма	При медленной течи (капли на полу) — не критично для одного дня. При активной течи — заглушить и устранить: потеря масла до нижней метки — задиры шестерён
Ходоуменьшитель не замедляет трактор	Включён не 1-й диапазон, или рычаг ходоуменьшителя не зафиксировался	Проверить положение рычага диапазонов (должен быть I) и рычага ходоуменьшителя (R36311)

Самовыключение передачи под нагрузкой — критический симптом: тяговый разрыв на крутом подъёме или при трогании с тяжёлым прицепом опасен. При первых проявлениях самовыключения нужно ограничить работу на этой передаче и срочно обратиться в сервис.

Частые вопросы

Сколько передач у МТЗ-1523?

В базе — 16 передних и 8 задних (КП 16×8): 4 диапазона по 4 передачи каждый. По заказу — КП 24×12 (24 передних, 12 задних). С ходоуменьшителем добавляется ещё ряд замедленных скоростей — диапазон «ЗА» на 1-й диапазоне становится в 4,5 раза медленнее.

Какое масло заливать в КПП МТЗ-1523?

В корпус трансмиссии (единый объём КПП + задний мост) — М-10Г2к летом или М-8Г2к зимой, класс не ниже API CD. Первую замену делают через 100 ч обкатки, затем каждые 1000 ч. В ПВМ заливают ТЭп-15 или ТАД-17И — это другое масло с другой вязкостью.

Можно ли переключать диапазоны на МТЗ-1523 на ходу?

Нет. Переключение диапазонов (левый рычаг) — только при полной остановке трактора с выжатым сцеплением. Передачи (правый рычаг) переключают с выжатым сцеплением на любой скорости. Попытка переключить диапазон на ходу ломает синхронизаторы.

Для чего нужен ходоуменьшитель на МТЗ-1523?

Ходоуменьшитель снижает скорость в 4,5 раза относительно первого диапазона — это позволяет двигаться со скоростью 0,3–0,8 км/ч при рабочих оборотах двигателя. Применяется при прецизионном посеве, рассаде, химзащите на густых посевах. Устанавливается по заказу, работает только на 1-м диапазоне в режимах AL и AH.

Что делать при гудении КПП МТЗ-1523?

Первый шаг — проверить уровень масла щупом при горизонтальном положении трактора (не сразу после работы — дать остыть 15 мин). Если уровень в норме — проверить марку масла (не залито ли трансмиссионное 80W-90 вместо моторного М-10Г2к). Если и марка верная — обратиться в сервис для измерения зазоров в подшипниках, не откладывая.
