КПП МТЗ-892: передачи, масло и почему скрипит при включении

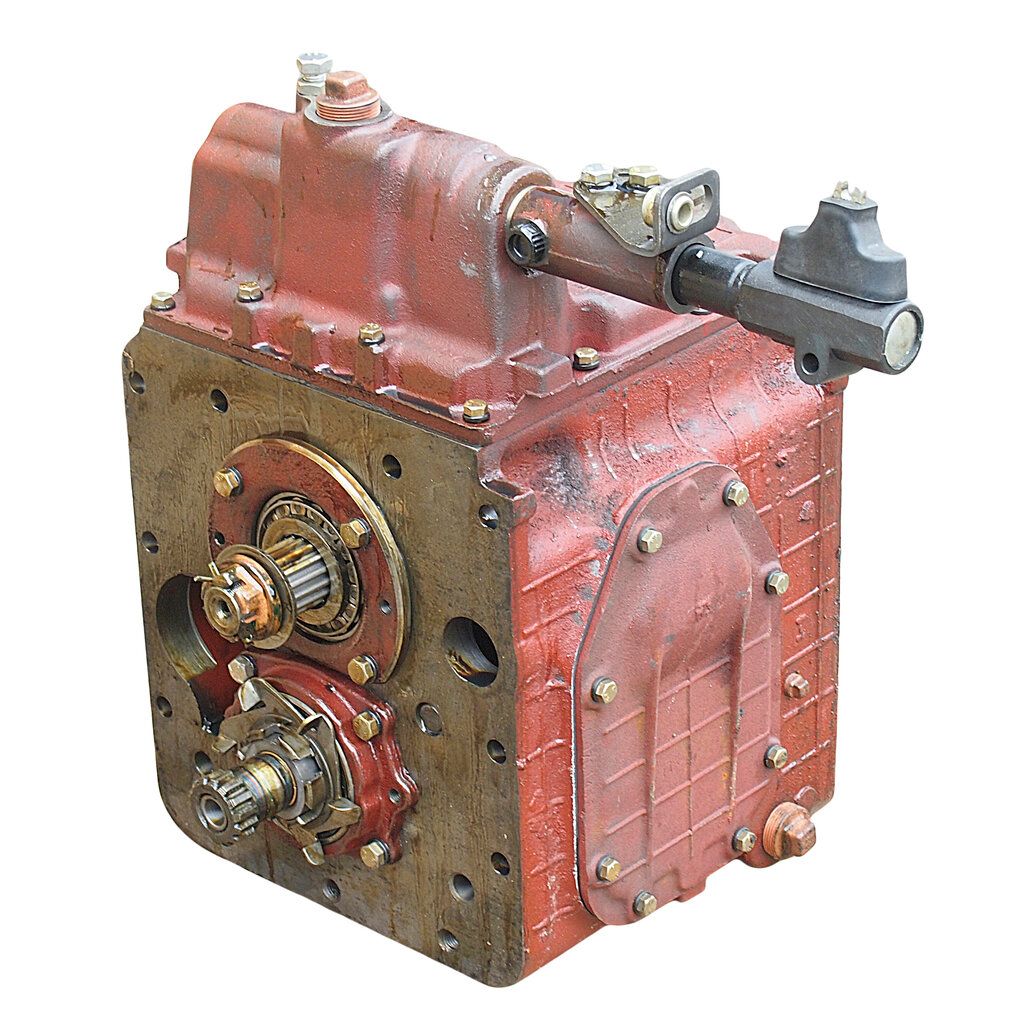

КПП БЕЛАРУС-892 — механическая шестерённая коробка с несколькими диапазонами. В базовой комплектации 9 передач вперёд и 2 назад. При наличии удвоителя хода (редуктора) диапазон удваивается: 18 передач вперёд и 4 назад. Такой охват скоростей позволяет работать со скоростью 1,5–2 км/ч на точных операциях (посев, пересадка рассады) до 35–40 км/ч на транспортных переездах. КПП и задний мост имеют общую масляную ванну: замена масла в КПП — это одновременно обслуживание и трансмиссии, и заднего моста. Правильный выбор рабочей передачи экономит топливо и снижает нагрузку на двигатель.

Устройство и схема работы КПП с удвоителем

В основе трансмиссии МТЗ-892 — традиционная для тракторов МТЗ конструкция с несколькими уровнями переключения. Основная КПП обеспечивает 3 диапазона (ДП) по 3 передачи = 9 передач вперёд. Удвоитель (редуктор) встроен между входным валом и основной КПП и делит каждую передачу на два поддиапазона (основной и пониженный), удваивая их количество до 18 вперёд.

Порядок переключения: сначала выбирают диапазон скоростей (Д1/Д2/Д3) рычагом диапазонов — это переключение только при полной остановке трактора или на очень малой скорости при выжатом сцеплении. Затем выбирают передачу (I/II/III) в этом диапазоне — это переключение на ходу с выжатым сцеплением. Удвоитель переключают только при полной остановке. В результате для каждой задачи есть оптимальная комбинация диапазон + передача.

На практике это выглядит так: при вспашке чаще всего работают на Д1-II или Д1-III (скорость 5–8 км/ч), при культивации — на Д2-I или Д2-II (8–12 км/ч), при перегоне — на Д3-III (25–35 км/ч). С удвоителем в пониженном поддиапазоне можно добиться 2–3 км/ч для точного посева.

Рабочие скорости для основных видов работ

Выбор слишком высокой скорости при тяжёлом орудии приводит к пробуксовке задних колёс и потере качества обработки. Слишком низкой — к незагруженности двигателя, повышенному расходу на единицу площади. Оптимальный режим: двигатель работает на оборотах не ниже 1500 об/мин, незначительная пробуксовка задних колёс (8–10%) — это рабочий режим для тяговых операций.

Масло в КПП: тип, объём и замена

КПП и задний мост МТЗ-892 имеют общую масляную ванну с гидравлической системой трактора (в большинстве модификаций). Это означает, что масло одновременно смазывает шестерни КПП, детали заднего моста, работает как рабочая жидкость гидравлической навески и смазывает тормозные диски в «мокром» исполнении. Поэтому крайне важно использовать масло правильного типа.

Для систем, где масло является общим для КПП, гидравлики и мокрых тормозов, применяют специальное тракторное масло типа STOU (Super Tractor Oil Universal) или UTTO (Universal Tractor Transmission Oil). Обычные трансмиссионные масла для автомобилей (GL-4, GL-5) не подходят: они содержат добавки серы, разрушающие медные сплавы подшипников и пенящиеся при высоких скоростях шестерён, применяемых в гидравлических насосах.

Объём масла в общей ванне — ориентировочно 28–35 литров. Точный объём устанавливают по уровню щупа или контрольного отверстия при горизонтальном положении трактора. Интервал замены — каждые 1000 ч или раз в 2 года. После ремонта или замены деталей — первую замену через 50–100 ч для вывода металлической стружки от приработки.

Порядок замены масла: 1) Прогреть трансмиссию до рабочей температуры (примерно 20–30 минут работы). 2) Слить масло через пробку снизу картера КПП — при тёплом масле сольётся полностью за 10–15 минут. 3) Промыть маслом низкой вязкости (опционально при сильном загрязнении). 4) Залить новое масло через заливную горловину до уровня по щупу. 5) Поработать 5–10 минут на нейтральной, проверить уровень и долить при необходимости.

Признаки неисправности КПП и способы диагностики

Гул или вой при движении с определённой скоростью указывает на изношенные подшипники вала КПП. Гул усиливается пропорционально скорости вращения — отсюда зависимость от скорости, а не от нагрузки. Стук при переключении (а не скрип) — износ зубьев шестерён или вилок переключения. Самопроизвольное выбивание передачи на ходу — изношены фиксаторы в механизме переключения или поломана пружина фиксатора. Течь масла из-под прокладок или сальников — плановая замена уплотнений при ТО.

Скрип при включении передачи — отдельная категория. Лёгкий скрип при первом переключении после длительной стоянки в мороз — нормально (масло загустело). Постоянный скрип при каждом включении — неполное выключение сцепления (первая причина), недостаточный уровень масла (вторая). Скрип с хрустом — включение передачи под нагрузкой из-за того, что диски сцепления частично вращаются при нажатой педали (неполное выключение).

Регулировка привода переключения передач

Со временем шарнирные соединения тяг привода управления КПП изнашиваются и появляется люфт: рычаг переключения перемещается, но вилка в КПП двигается меньше, чем нужно, и передача включается неполностью. Симптом — передача включилась, но при нагрузке «проскакивает» в нейтраль. Регулировку выполняют укорачиванием/удлинением тяг по регламенту РЭ до устранения люфтов. Изношенные шарниры тяг и рычагов меняют.

Частые вопросы

• Сколько масла в КПП МТЗ-892?

КПП и задний мост — общая ванна объёмом ориентировочно 28–35 литров. Точный объём — по уровню щупа. Масло типа STOU или UTTO — нельзя использовать обычное автомобильное трансмиссионное масло. Замена каждые 1000 ч.

• Можно ли переключать передачи МТЗ-892 без полного выжима сцепления?

Нельзя. Переключение без полного выжима означает переключение под нагрузкой вращающихся шестерён. Это разрушает зубья шестерён КПП, вилки переключения и синхронизаторы (если они есть). Даже одно переключение «на ходу» без выжима может оставить скол на зубе шестерни.

• Почему скрипит КПП МТЗ-892 при включении передачи?

Три причины: 1) Неполное выключение сцепления — диски ещё вращаются. Проверьте свободный ход педали и прокачайте гидропривод сцепления. 2) Загустевшее масло при морозе — нормально только в первые минуты после пуска. 3) Изношенные синхронизаторы или вилки переключения — требует ремонта.

• Что значит «передачу выбивает» на МТЗ-892?

Самопроизвольное выбивание передачи под нагрузкой — износ фиксаторов (шариков и пружин) в механизме переключения. Фиксатор удерживает вилку во включённом положении против осевого усилия. При износе — не удерживает. Ремонт: замена пружин и шариков фиксатора.
