МТЗ-80/82 не включается ВОМ: причины и диагностика

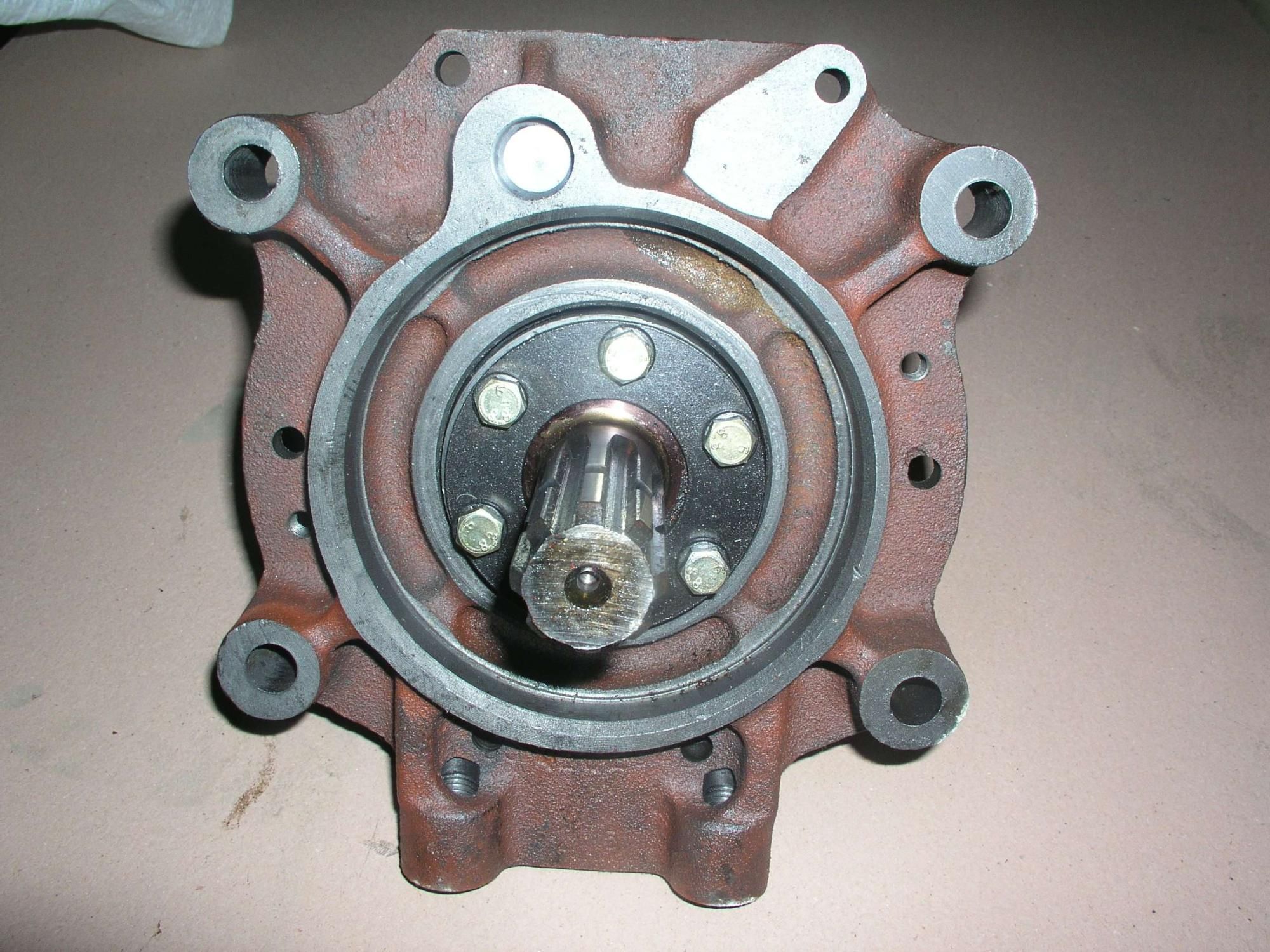

Задний ВОМ МТЗ-80/82 работает на принципе ленточного планетарного тормоза: две тормозные ленты поочерёдно зажимают и отпускают барабаны, передавая или блокируя крутящий момент. Большинство проблем с включением — либо ошибка в порядке включения, либо износ и нарушение регулировки этих лент.

Диагностика по симптому

1. Неправильный порядок включения

Задний ВОМ включают только при оборотах двигателя 1000–1100 мин⁻¹ — близких к минимальным. После включения обороты повышают до рабочих. Если рычаг ВОМ переводить при высоких оборотах, тормозные ленты не успевают чётко сработать: ВОМ может не включиться, включиться с рывком или дать ударную нагрузку на карданный вал навески (R28025).

Это самая простая и бесплатная проверка: снизить обороты, включить ВОМ, затем поднять до рабочих.

2. Износ тормозных лент — контрольный размер А

В планетарном редукторе ВОМ работают две тормозные ленты: одна затягивается при включении, другая — при выключении (R29960, R29963). По мере износа накладок лент нужный зажим барабанов ослабевает.

Контрольный параметр: размер А — зазор при крайнем заднем положении рычага включения ВОМ. Если размер А составляет менее 20 мм — накладки лент изношены, требуется регулировка зазора в ленточных тормозах (R28824, R28865).

Регулировку зазора в ленточных тормозах ВОМ выполняют только у дилера или в специализированной мастерской (R29964). Самостоятельная «подтяжка» без специального инструмента и знания конструкции может привести к неправильному зажиму и повреждению планетарного редуктора.

Если после регулировки зазора ВОМ по-прежнему пробуксовывает — запас регулировки исчерпан из-за значительного износа накладок. Необходима замена тормозных лент (R29966, R29970).

3. Нарушение регулировки тяги управления — размер В

Рычаг управления ВОМ связан с механизмом через тяги регулируемой длины. При правильной регулировке в крайнем заднем положении рычага (ВОМ включён) размер В должен составлять 35+10 мм. Если тяга слишком короткая или длинная — рычаг не доводит механизм до нужного положения, и ВОМ либо не включается, либо не выключается до конца (R29976, R29978).

Регулировка тяги: расконтрить гайку, повернуть вилку на нужное количество оборотов, законтрить. Это эксплуатационная регулировка, доступная в полевых условиях.

4. Регулировка механизма управления (угол пружины)

Рычаг управления ВОМ должен чётко фиксироваться в двух положениях: «ВОМ включён» и «ВОМ выключен» (R29217). Под действием пружины угловой ход рычага в обе стороны от нейтрального положения должен составлять 7–10 градусов (R29759).

Регулировку механизма управления выполняют регулировочными винтами: каждый винт поочерёдно завертывают моментом 8–10 Н·м, затем отворачивают ровно на два оборота (R29758). Нарушение этого порядка (например, только затянуть без отворачивания) даёт неправильное усилие на пружину и потерю фиксации рычага.

Что запрещено при работе с ВОМ

• Присоединять или отсоединять карданный вал орудия при работающем ВОМ — только при остановленном двигателе (R28202).
• Использовать синхронный привод заднего ВОМ при скорости выше 8 км/ч — повреждение силовой передачи (R28047, R28048).
• Превышать отбор мощности 60 кВт — предел для тракторов БЕЛАРУС-80.1/82.1/820 (R28037).
• Регулировать зазоры в ленточных тормозах ВОМ самостоятельно без инструмента и квалификации (R29964).

Часто задаваемые вопросы

• Почему МТЗ-80/82 не включается ВОМ при переводе рычага?

Первая проверка — правильность порядка включения: ВОМ включают только при оборотах двигателя 1000–1100 мин⁻¹, а не при рабочих. Если снизить обороты и включить — ВОМ должен заработать. Если нет — проверяют регулировку тяги управления (размер В = 35+10 мм) и контрольный размер А (не менее 20 мм): оба параметра говорят о нарушении регулировки или износе лент.

• Как понять, что тормозные ленты ВОМ МТЗ-80/82 изношены?

Признаки износа: ВОМ пробуксовывает под нагрузкой, не развивая нужного крутящего момента; размер А при крайнем заднем положении рычага — менее 20 мм. Регулировка зазора в ленточных тормозах ВОМ выполняется дилером или в специализированной мастерской. При исчерпании запаса регулировки — замена лент.

• Можно ли самому отрегулировать ВОМ МТЗ-80/82?

Регулировку тяги управления (размер В) — да, это обычная эксплуатационная регулировка с помощью вилки тяги. Регулировку механизма управления (регулировочные винты, момент 8–10 Н·м + 2 оборота) — требует ключа и точного соблюдения момента. Регулировку зазора в ленточных тормозах планетарного редуктора ВОМ — только в мастерской: РЭ прямо запрещает это делать самостоятельно.

• ВОМ МТЗ-80/82 не выключается — что делать?

Если ВОМ продолжает вращаться после перевода рычага вперёд, причина — либо рычаг не доходит до крайнего переднего положения (нарушена регулировка тяги, размер В), либо тормозная лента выключения изношена (нет усилия для зажима барабана). Проверяют регулировку тяги, затем обращаются в мастерскую.

• Как часто нужно проверять регулировку ВОМ МТЗ-80/82?

Проверку и регулировку управления задним ВОМ выполняют каждые 500 ч работы — это плановая операция по регламенту ТО-2. При интенсивной работе с орудиями высокого момента (измельчители, насосы) — чаще, по состоянию.
