МТЗ-80/82 стучит двигатель: причины и диагностика

Стук двигателя Д-240/Д-243 — один из ключевых диагностических сигналов. Характер звука: откуда слышен, на каких оборотах усиливается, есть ли сопутствующее падение давления масла — позволяет определить виновника без разборки. Рассмотрим все типичные источники стука и что делать в каждом случае.

Диагностика по локализации стука

Первый шаг — определить, откуда слышен стук (R5456):

1. Стук клапанов

Цокающий или стучащий звук из верхней части двигателя — признак нарушения зазора клапанов. Увеличенный зазор даёт отчётливый стук при работе на любых оборотах; отсутствие зазора — белый дым и потеря компрессии (R29157).

Зазоры на холодном двигателе:

Регулировку выполняют каждые 500 ч работы (ТО-2), а также после перетяжки ГБЦ и после первых 30 ч обкатки. После регулировки стук из клапанной крышки должен исчезнуть (R28600, R5293).

2. Стук форсунки

Острый металлический стук, привязанный к одному цилиндру, на всех оборотах — характерный признак зависания иглы распылителя форсунки. Диагностика без снятия: при работающем двигателе коснуться рукой топливопровода высокого давления у каждой форсунки поочерёдно. Форсунка с зависшей иглой передаёт отчётливую вибрацию на трубку (R874, R875, R2359).

Форсунку снимают и проверяют на стенде при давлении 17,5–18,5 МПа. Зависший распылитель промывают или заменяют. Работа форсунки с зависшей иглой сопровождается чёрным дымом и неравномерной работой двигателя.

3. Стук вкладышей — главная опасность

Металлический стук из нижней части двигателя, усиливающийся под нагрузкой, — признак износа шатунных или коренных вкладышей. Сопровождается падением давления масла. Это аварийная ситуация: при появлении такого стука двигатель немедленно глушат (R5507, R5502, R5372).

Нормальное давление масла Д-240 (прогретый двигатель, 60–90°С):

• На номинальных оборотах: 2,0–3,5 кгс/см²
• На минимальных холостых: не менее 0,8 кгс/см²

Причины низкого давления масла (из РЭ 80-0000010Б, R29167–R29171):

1. Низкий уровень масла в картере → долить до верхней метки масломера
2. Заедание сливного клапана центробежного масляного фильтра → промыть и отрегулировать
3. Нарушение герметичности маслопроводов → найти место утечки и устранить
4. Неисправность масляного насоса → диагностика насоса
5. Неисправный датчик давления → проверить давление контрольным манометром и заменить датчик

Параметры вкладышей Д-240: допустимый радиальный зазор — 0,05–0,12 мм; при зазоре более 0,12 мм вкладыши меняют. Ремонтные размеры вкладышей: −0,25; −0,50; −0,75; −1,00 мм. Стандартные диаметры шеек коленвала: коренные Ø85,00 мм, шатунные Ø75,00 мм (R5350, R5374, R5382, R5383).

Признак разрушения вкладышей при осмотре масла: при сливе масла и снятии поддона в осадке — бронзовая или белёсая металлическая стружка. Это указывает на прогрессирующее разрушение вкладышей (R5474).

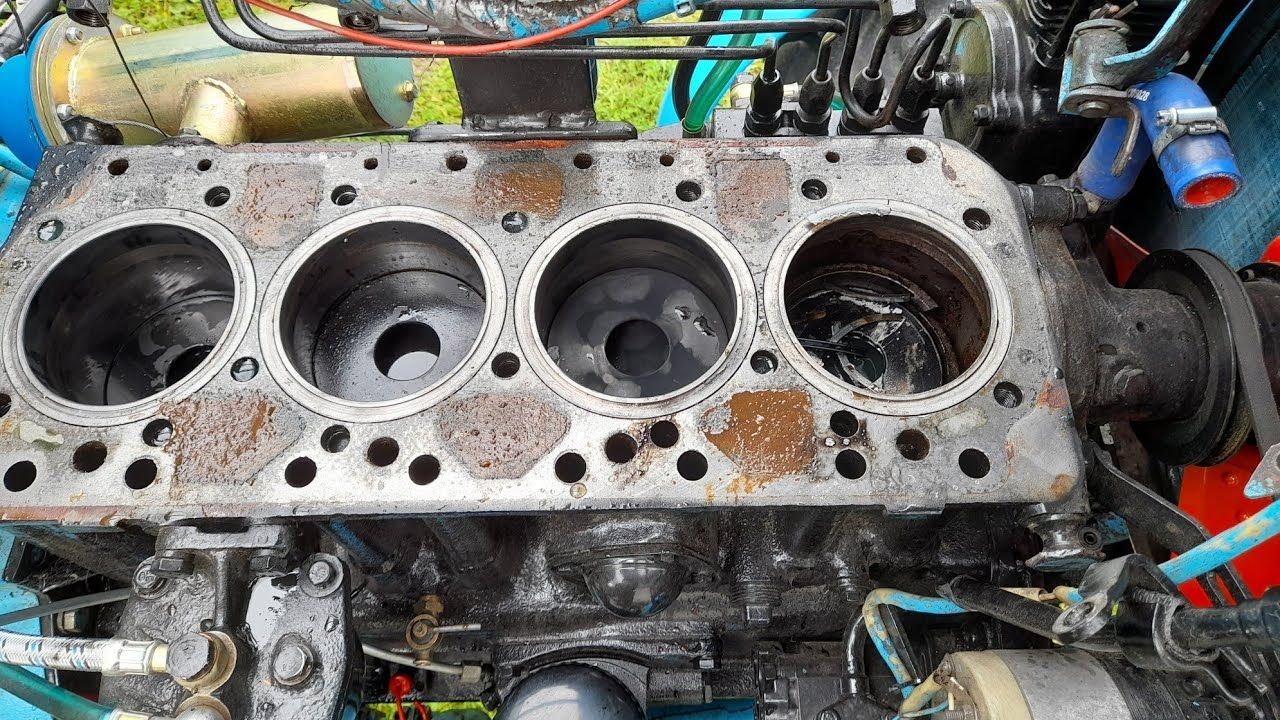

4. Хруст и стук гильзы

Стук или хруст в средней части блока, нарастающий при прогреве, может указывать на просадку или выпадение гильзы цилиндра. Причина — детонационные нагрузки, перегревы или длительная эксплуатация без охлаждающей жидкости (R337, R331).

При таком звуке двигатель глушат и проверяют: снимают ГБЦ, осматривают гильзы на посадку и перемещение. Выступ гильзы над плоскостью блока в норме 0,08–0,12 мм (см. статью о двигателе Д-240).

5. Детонационный стук

Дробный металлический стук при нагрузке и на переходных режимах — признак детонации: несанкционированного воспламенения смеси до прохода поршня через ВМТ. Основные причины: неправильный угол опережения впрыска (слишком ранний), некачественное топливо или работа при перегреве (R331, R4175).

Проверяют угол опережения впрыска по меткам и регулируют поворотом корпуса ТНВД. Для Д-243.1 — 23°±1 до ВМТ. Для базового Д-240 — по паспорту ТНВД.

Когда требуется капитальный ремонт

Капитальный ремонт двигателя МТЗ-80/82 нужен при (R5453):

• Стуке вкладышей с одновременным падением давления масла
• Задирах шеек коленвала (глубина более 0,1 мм)
• Зазоре вкладышей более 0,12 мм
• Сильном синем дыме с повышенным расходом масла (износ поршневой группы)
• Эмульсии в масле (прорыв ОЖ через прокладку ГБЦ или трещину)
• Падении компрессии в одном или нескольких цилиндрах

Стандартный комплект капитального ремонта Д-240/Д-243: 4 поршня, 4 гильзы, 4 комплекта поршневых колец, комплект шатунных и коренных вкладышей, прокладка ГБЦ, полный комплект прокладок, передний и задний сальники коленвала (R5511).

Часто задаваемые вопросы

• Можно ли ездить на МТЗ-80/82, если стучит двигатель?

Зависит от типа стука. Стук клапанов (верхняя часть, не сопровождается падением давления масла) — работу можно продолжить до плановой регулировки, но затягивать не стоит: клапан может зависнуть или сломаться. Стук в нижней части двигателя с падением давления масла — немедленная остановка. Продолжение работы при стуке вкладышей за несколько часов приводит к разрушению шеек коленвала и капитальному ремонту вместо замены вкладышей.

• Как отличить стук клапанов от стука вкладышей?

Стук клапанов: локализуется в верхней части (у клапанной крышки), ровный, цокающий, присутствует на всех оборотах, давление масла при этом в норме. Стук вкладышей: слышен в нижней части блока, металлический, резкий, усиливается под нагрузкой, давление масла снижено. Если сомнения — проверьте давление масла контрольным манометром.

• Какое давление масла должно быть на МТЗ-80/82?

На прогретом двигателе Д-240 (60–90°С): на номинальных оборотах — 2,0–3,5 кгс/см², на минимальных холостых — не менее 0,8 кгс/см². Давление ниже этих значений — повод для немедленной диагностики системы смазки. Первая проверка: уровень масла в картере (объём 12±0,12 дм³).

• Что делать если МТЗ-80/82 застучал и загорелась лампа давления масла?

Немедленно сбросить обороты и заглушить двигатель. Проверить уровень масла в картере — это самая частая и простая причина. Если уровень в норме — долить нельзя исправить проблему. Проверить визуально наличие течей. До устранения причины двигатель не запускать. Дальнейшая диагностика: контрольный манометр давления масла, осмотр масляного фильтра и маслоприёмника.

• Стучит МТЗ-80/82 только при запуске на холодную — это опасно?

Кратковременный стук при холодном запуске (1–3 секунды) до поднятия давления масла — условно нормальное явление. Если стук исчезает после прогрева и давление масла в норме — тревоги нет. Если стук на холодную длится долго, усиливается при прогреве или не исчезает — нужна диагностика вкладышей. Зимой особую роль играет вязкость масла: загустевшее масло создаёт масляное голодание в первые секунды работы и ускоряет износ вкладышей.
