Навеска МТЗ-1523 категории 3: как настроить СПР и агрегатировать тяжёлую технику

Навеска МТЗ-1523 категории 3: как настроить СПР и агрегатировать тяжёлую технику

Трёхточечная навеска БЕЛАРУС-1523 работает с орудиями категории 3 — плугами ПО-5 и ПО-6, тяжёлыми дискаторами, комбинированными почвообрабатывающими агрегатами. Максимальная грузоподъёмность 6500 кг — это рабочий ресурс, а не теоретический предел. Одновременно с задней навеской по заказу устанавливают переднюю НУ-2 — это позволяет одновременно агрегатировать спереди и сзади, удваивая производительность при ширине захвата до 9–12 м. Система управления навеской — электронная СПР с позиционным, силовым и смешанным режимами. Разберём конструкцию, режимы СПР и типичные неисправности.

Раздел	Навеска и СПР
Применимость	БЕЛАРУС-1523 / МТЗ-1523 и модификации
Тип ЗНУ	Трёхточечная, категория 3 (НУ-3) по ГОСТ ISO (R35766)
Грузоподъёмность	≥ 6500 кг на оси подвеса (R35738)
Гидроцилиндры ЗНУ	2 × Ц90×250 (R35767)

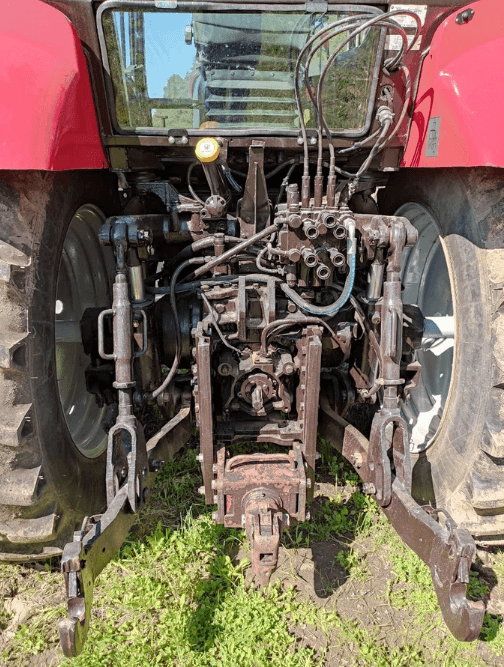

Заднее навесное устройство (ЗНУ): конструкция

ЗНУ состоит из двух нижних тяг, одной верхней тяги и двух регулируемых раскосов. Категория 3 (НУ-3) означает стандарт ISO 730 для тракторов мощностью от 100 кВт: диаметр нижних шарниров 37,4 мм, межосевое расстояние нижних точек присоединения 825 мм, высота верхней точки от земли — по ISO.

Два гидроцилиндра Ц90×250 работают синхронно и поднимают обе нижних тяги одновременно. Если скорость подъёма левой и правой тяг различается — значит засорён дроссель одной из магистралей или уплотнение цилиндра потеряло герметичность (орудие при этом перекашивается при подъёме).

Верхняя тяга имеет резьбовую регулировку длины — ей устанавливают угол наклона орудия (глубину заднего конца плуга, угол атаки). Нижние тяги регулируют по длине раскосами — устанавливают горизонтальность орудия в поперечном направлении. Правильная регулировка перед началом работы — обязательное условие равномерной обработки по всей ширине захвата.

Переднее навесное устройство (ПНУ, по заказу)

ПНУ категории 2 устанавливается по заказу (R35768). Два цилиндра Ц63×200 (R35769). ПНУ монтируется на передней раме трактора и подключается к тому же насосу ГНС. Максимальная нагрузка на ПВМ при использовании ПНУ — 40 кН. Типичное применение: фронтальный сеялочный блок, каток-прикатчик, культиватор с передним маркёром.

Режимы управления навеской (СПР)

Силовой регулятор положения (СПР) — электронная система управления навеской БЕЛАРУС-1523. Оператор задаёт целевое значение, СПР автоматически управляет клапанами распределителя для его поддержания (R36100–R36200).

Режим СПР	Что поддерживает	Когда применять
Позиционное управление	Постоянное положение нижних тяг (высота) — орудие на постоянной глубине вне зависимости от рельефа	Обработка ровных полей с однородной почвой, сеялки с опорными колёсами
Силовое управление (тяговое)	Постоянное тяговое сопротивление орудия — при увеличении сопротивления орудие поднимается, при уменьшении — опускается	Плуги на тяжёлых и неравномерных почвах, чтобы избежать перегрузки двигателя или чрезмерного заглубления
Смешанное (позиционно-силовое)	Комбинация обоих сигналов — баланс между стабильной глубиной и защитой от перегрузки	Плуги на холмистом рельефе с плотными участками
Плавающее положение	Орудие не удерживается — свободно следует рельефу почвы	Роторные косилки, дисковые бороны, шлейфы — машины, которые должны копировать почву без принудительного давления

СПР настраивается через ЖК-монитор в кабине. При необходимости можно откалибровать датчик положения навески — это делают при изменении навешиваемого орудия или после ремонта ЗНУ. Неправильная калибровка приводит к тому, что навеска не может достичь крайних положений или срабатывает слишком рано.

Тягово-сцепное устройство (ТСУ)

Тягово-сцепное устройство предназначено для агрегатирования прицепов и полуприцепов. ТСУ расположено сзади под ЗНУ. Вариант исполнения (крюк или шарово) зависит от комплектации. При работе с прицепом ТСУ нагрузка на задний мост не должна превышать 60 кН.

Обслуживание навески и СПР

Смазка шарниров тяг (нижних и верхних), раскосов и точек присоединения — консистентная смазка Литол-24 через пресс-маслёнки, каждые 125 ч (R37660)
Проверка затяжки пальцев нижних тяг — при каждом ТО-250: самопроизвольное откручивание пальцев ведёт к нештатному отсоединению орудия
Не превышать грузоподъёмность 6500 кг на оси подвеса — перегрузка ведёт к деформации нижних тяг и ускоренному износу цилиндров (R35738)
При ПНУ контролировать нагрузку на ПВМ (≤40 кН); при превышении — снять часть груза или уменьшить захват

Признаки неисправностей навески

Симптом	Причина	Действие
Навеска не удерживает позицию, орудие самопроизвольно опускается	Внутренние утечки в гидрозамке или уплотнениях цилиндров	Заменить уплотнения цилиндра или гидрозамка. Нельзя оставлять орудие в поднятом положении при наличии подобного дефекта
Орудие при подъёме перекашивается (один конец выше другого)	Один гидроцилиндр работает медленнее (засорён дроссель) или разная длина раскосов	Сначала проверить длину раскосов и симметрию навески. Если раскосы выровнены — прочистить дроссели магистралей
Нельзя откалибровать СПР, навеска не реагирует на задание	Неисправен датчик положения навески или отсутствует питание блока управления	Проверить датчик через диагностику монитора трактора; при неисправности — замена датчика, сервис
Навеска не поднимается на полную высоту	Низкое давление в гидросистеме или неверная настройка ограничителя хода	Проверить давление в системе и настройки ограничителя в СПР

Частые вопросы

Какая максимальная грузоподъёмность навески МТЗ-1523?

Задняя навеска НУ-3 поднимает не менее 6500 кг на оси подвеса. По заказу монтируют переднее НУ-2 с двумя цилиндрами Ц63×200 для передних машин. Одновременная работа ПНУ и ЗНУ допустима при соблюдении нагрузки на ПВМ (≤40 кН) и задний мост (≤60 кН).

К какой категории относится навеска МТЗ-1523?

Задняя — категория 3 (НУ-3) по ГОСТ ISO 730. Это стандарт для тракторов мощностью от 100 кВт с диаметром присоединительных пальцев 37,4 мм. Машины категории 2 (для МТЗ-82) не подключаются напрямую — нужны переходные пальцы. Передняя (по заказу) — категория 2.

Чем отличается позиционный режим СПР от силового?

Позиционный режим удерживает орудие на постоянной высоте (глубине) — подходит для ровных полей. Силовой режим удерживает постоянное тяговое сопротивление — на тяжёлой почве орудие приподнимается автоматически при росте сопротивления, защищая двигатель. На неровных полях с уплотнённой подпочвой применяют смешанный или силовой режим.

Можно ли одновременно работать с передней и задней навеской?

Да, при установке ПНУ по заказу одновременная работа возможна. Важно контролировать нагрузки: на ПВМ не более 40 кН от ПНУ, на задний мост не более 60 кН от ЗНУ. Мощность насоса рассчитана на одновременную работу обеих навесок.
