Навеска МТЗ-892 (СПР): категория, точки навески и регулировка тяг

Навесное устройство (система присоединения рабочего оборудования, СПР) БЕЛАРУС-892 — трёхточечное по ISO 730, II категория. II категория — стандарт для тракторов мощностью 50–100 л.с. Размеры пальцев нижних тяг, сечение верхней тяги и расстояния между точками присоединения строго стандартизированы, что обеспечивает совместимость с орудиями II категории любого производителя. Грузоподъёмность на крюке навески — 3200–4000 кг. Это позволяет навешивать 3-корпусный плуг, тяжёлую дисковую борону, широкозахватный культиватор, пресс-подборщик. Правильная регулировка навески — обязательное условие качественной работы и безопасности (плохо зафиксированное орудие может упасть).

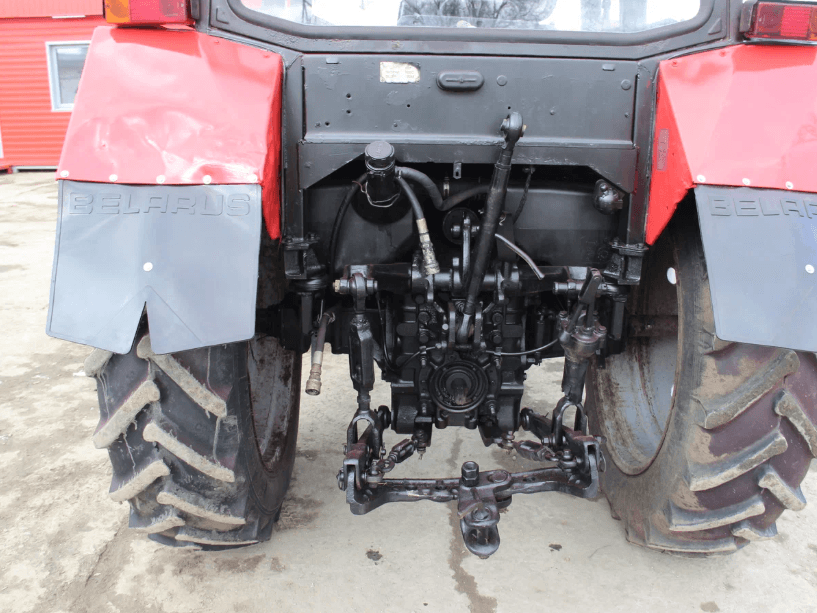

Конструкция трёхточечного навесного устройства

Три точки присоединения: два нижних (левый и правый концы нижних тяг) и одна верхняя (конец верхней центральной тяги). Нижние тяги крепятся к подъёмному валу через раскосы и подъёмные рычаги; при подъёме гидроцилиндр поворачивает подъёмный вал, тяги поднимаются. Верхняя тяга фиксирует орудие в правильном угловом положении — её длина определяет наклон орудия вперёд/назад (угол атаки).

Раскосы (боковые ограничители) ограничивают поперечное раскачивание нижних тяг и орудия при транспортном движении. При транспортировке раскосы затягивают на минимальный люфт. При работе в поле раскосы немного ослабляют — орудие должно иметь возможность самоустанавливаться по поверхности почвы.

Регулировка навески перед началом работы

Перед навешиванием орудия проверяют: орудие стоит на ровной площадке, пальцы нижних тяг II категории подходят к отверстиям орудия (нет перекоса в плане). Подгоняют длину верхней тяги так, чтобы рама орудия при опускании на рабочую глубину была горизонтальна или имела небольшой угол атаки по требованию производителя орудия.

Длину нижних тяг регулируют раскосами (стяжками) для выравнивания орудия по горизонту поперёк направления движения. Проверяют: опускают орудие на поверхность, смотрят сзади — рабочие органы должны идти одинаково. При перекосе укорачивают или удлиняют один из раскосов.

Регулировка ограничительных цепей (цепей раскосов) для транспортного положения: орудие поднимают в максимальное положение, цепи натягивают так, чтобы нижние тяги не раскачивались из стороны в сторону. Это критично при транспортных переездах на скорости — раскачивающееся тяжёлое орудие создаёт опасный динамический момент.

Автомат регулирования глубины (АРГ)

АРГ — система, которая автоматически поддерживает заданную нагрузку на нижние тяги (а значит, и глубину обработки) при изменении условий работы. Датчик в механизме навески чувствует усилие на нижних тягах. Когда орудие глубже заходит в почву (жёсткая полоса, уплотнённый слой), нагрузка растёт — АРГ немного поднимает навеску, пока нагрузка не вернётся к заданному уровню. И наоборот.

Для включения АРГ при работе: рычаг управления навеской переводят не в позицию фиксированного подъёма, а в позицию регулятора (как правило, промежуточное положение рычага). Глубину задают отдельной рукояткой. АРГ работает только при нагруженном орудии в почве — при холостом ходу по воздуху он не регулирует.

Выносные гидроцилиндры

Выносные гидровыходы (розетки для гидрошлангов) позволяют подключить гидроцилиндры навесных агрегатов к гидросистеме трактора. На МТЗ-892 обычно 1–2 пары выносных выходов (по РЭ комплектации). Это необходимо для управления активными рабочими органами: подъём крыльев складных борон, привод раздатчиков удобрений, управление стогомётчиком.

Частые вопросы

• Какую категорию орудий навешивать на МТЗ-892?

II категорию (ISO 730) — это стандарт для тракторов 50–100 л.с. Орудия I категории (для малых тракторов) не подходят по диаметру пальцев. Орудия III категории не подойдут конструктивно. Некоторые орудия выпускаются универсальными (I/II или II/III) — они совместимы.

• Почему орудие на МТЗ-892 не поднимается до конца или поднимается медленно?

Недостаточное давление в гидросистеме. Причины: засорённая всасывающая сетка насоса, износ насоса НШ-32А, низкий уровень масла. Подробнее — в статье о гидравлике МТЗ-892.

• Как правильно отрегулировать верхнюю тягу навески МТЗ-892?

Опустите орудие на ровную поверхность. Отрегулируйте длину верхней тяги (скрутите или выкрутите вилку) до горизонтального положения рамы орудия или требуемого угла атаки по инструкции производителя орудия. Проверьте ещё раз при рабочей глубине на поле.
