Отопитель кабины МТЗ-80/82: устройство, неисправности и замена печки

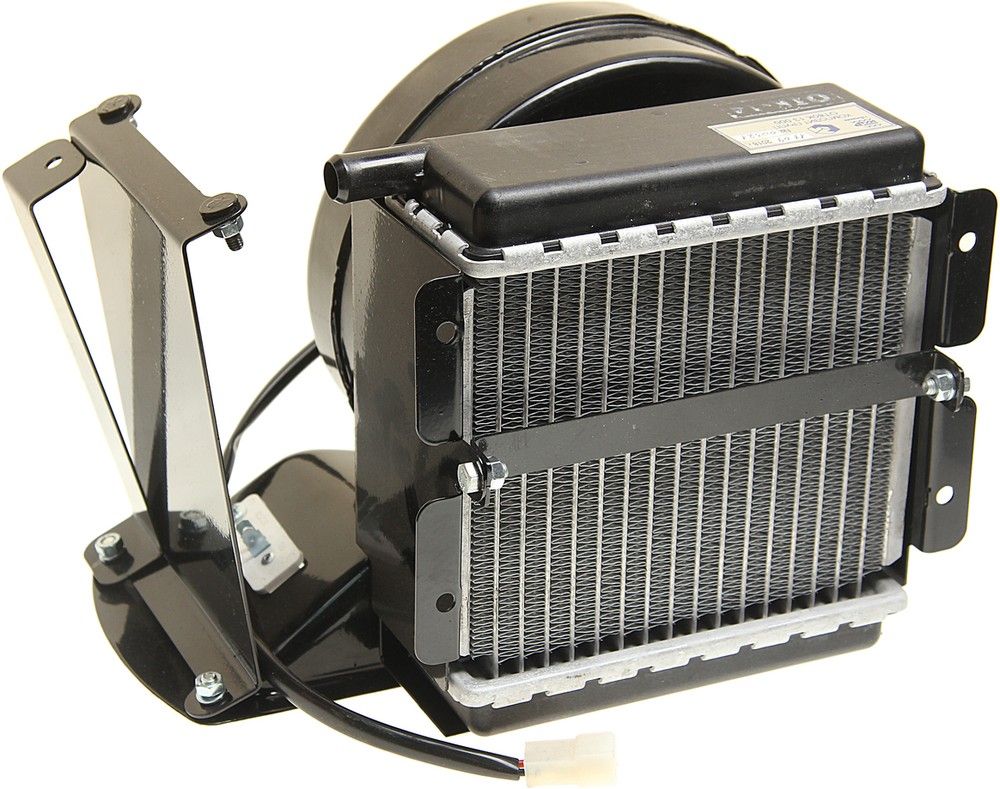

Отопитель кабины МТЗ-80/82 — жидкостный теплообменник, который забирает тепло у системы охлаждения двигателя и гонит горячий воздух по кабине через вентилятор и воздуховоды. Никакого отдельного нагревательного элемента нет: пока двигатель прогрет, тепла хватает даже в сильный мороз — если печка исправна. Главная точка отказа — не сама система, а её детали: засоренный радиатор, прикипевший кран или изношенный вентилятор. В этой статье разберём устройство, типы по кабинам, диагностику и пошаговую замену.

Как устроена система отопления кабины

Горячий антифриз из системы охлаждения двигателя поступает через краник в радиатор отопителя — небольшой алюминиевый или медный теплообменник. Электровентилятор нагоняет воздух через этот радиатор и гонит его по воздуховодам: часть потока идёт в ноги, часть — на ветровое стекло через верхние дефлекторы. На выходе на панели — рециркуляционные заслонки, которые позволяют подмешивать наружный воздух или работать в режиме рециркуляции.

Ключевые элементы отопителя:

• Радиатор отопителя — теплообменник, передаёт тепло антифриза воздуху;
• Кран (краник) — регулирует или перекрывает подачу антифриза к радиатору печки;
• Электродвигатель с крыльчаткой — нагнетает воздух, управляется переключателем;
• Воздуховоды и заслонки — направляют поток в нужные зоны кабины;
• Патрубки и шланги — соединяют радиатор отопителя с основным контуром охлаждения.

Отопитель монтируется на полу в правой части кабины, рядом со щитком приборов. Реле в приборном щитке обеспечивает питание и защиту цепи вентилятора. Электродвигатель включается переключателем на верхнем щитке: среднее положение рычага — выключено, левое и правое — включены (разные скорости).

Типы отопителей по кабинам

МТЗ-80/82 выпускался с двумя типами кабин, и конструкция отопителя под каждую немного отличается — прежде всего расположением патрубков и подключением к щитку.

Напряжение питания вентилятора — 12 В (большинство тракторов) или 24 В у части модификаций. При заказе нового отопителя или радиатора уточняйте тип кабины, диаметр патрубков и напряжение. Универсальный отопитель 159-8101010 подходит для МТЗ-80/82 обоих типов кабин, но требует проверки совместимости по патрубкам.

Неисправности и диагностика

Большинство проблем с отопителем МТЗ-80/82 укладываются в три сценария: не греет, не дует или течёт. По симптому можно сразу сузить поиск.

Старые отопители МТЗ часто демонтировали после поломки вместо ремонта — запчасти к ним были в дефиците. Если на вашем тракторе отопителя нет совсем, скорее всего, его убрали предыдущие хозяева. Место под него на правой стенке кабины и проводка, как правило, сохранены.

Промывка радиатора отопителя

Засор — самая частая причина слабого обогрева. Радиатор забивается накипью изнутри (если долго лить воду вместо антифриза) и грязью снаружи. Промывка занимает час и не требует полного демонтажа отопителя.

1. Дать двигателю остыть. Отвернуть хомуты и снять оба шланга с патрубков радиатора отопителя, подставив ёмкость под остатки антифриза.
2. Продуть радиатор снаружи сжатым воздухом — убрать пыль и растительные остатки с рёбер охлаждения.
3. Вставить шланг компрессора или водопровода в один патрубок, закрыть второй рукой. Промыть изнутри чистой водой под давлением — до тех пор, пока из второго патрубка не потечёт чистая вода без хлопьев.
4. При сильной накипи: залить через патрубок раствор промывки для системы охлаждения (или 5–10% лимонной кислоты), выдержать 1–2 часа, затем промыть чистой водой.
5. После промывки убедиться, что в радиаторе нет накипи и он не течёт. Накипь в радиаторе и течь в местах пайки — основание для замены.
6. Подсоединить шланги, затянуть хомуты. Долить антифриз до нормы, прокачать систему.

Замена отопителя МТЗ-80/82

Полная замена нужна, если радиатор течёт в теле, а не в местах соединений, или электродвигатель вентилятора сгорел. Работу удобнее делать с ямой или на эстакаде — так легче добраться до нижних шлангов.

1. Остудить двигатель. Работать с горячим антифризом опасно.
2. Слить охлаждающую жидкость. При сливе из системы охлаждения одновременно слить из шлангов блока отопления кабины — иначе при снятии шлангов антифриз выльется в кабину.
3. Снять заглушку на стенке кабины в месте прохода шлангов.
4. Отвернуть болты крепления отопителя к щитку приборов.
5. Отключить электрический разъём электродвигателя вентилятора.
6. Ослабить хомуты и снять шланги с обоих патрубков. Подставить ёмкость.
7. Снять отопитель — потянуть вниз-вперёд, освобождая от посадочного места.
8. На новый отопитель установить поворотный угольник со штуцером — если он шёл в комплекте или нужен по схеме подключения конкретной модификации.
9. Надеть прорезиненную прокладку на вентилятор — гасит вибрацию и шум.
10. Поставить отопитель на место, закрепить болтами к щитку приборов.
11. Закрепить хомутами к кабине.
12. Подсоединить шланги, затянуть хомуты. Подключить электрический разъём.
13. Установить заглушку стенки кабины обратно.
14. Проверить зазор вентилятора: расстояние между торцом крыльчатки и диском электродвигателя должно быть не более 10–12 мм. Если крыльчатка задевает — ослабить крепление двигателя и отрегулировать.
15. Залить антифриз до нормы.
16. Прокачать систему: запустить двигатель, открыть кран отопителя, прогреть до рабочей температуры 85–90 °C, несколько раз аккуратно сжать-отпустить верхний шланг отопителя для удаления воздушных пробок.
17. Проверить герметичность: осмотреть шланги, патрубки и радиатор — подтёков быть не должно.

Весь ремонт системы обогрева и вентиляции, включая демонтаж и монтаж, занимает 4–6 часов. В тёплое время года отопитель принято снимать с трактора — это снижает нагрузку на систему охлаждения летом и позволяет осмотреть узел вне трактора.

Обслуживание: что проверять перед зимой

За 3–4 недели до начала холодного сезона (а не в первый морозный день) стоит пройти по отопителю по следующему чек-листу:

• Герметичность шлангов и патрубков — сжать рукой, проверить на трещины. Патрубки, отработавшие 3–4 сезона, менять превентивно.
• Краник — открыть и закрыть, убедиться, что не прикипел. Прикипевший кран не перекрывает поток и не регулирует температуру.
• Вентилятор — включить на всех режимах, убедиться, что работает без гудения и биения крыльчатки.
• Радиатор отопителя — проверить на течь и засор (пощупать шланги после прогрева: оба должны быть одинаково горячими).
• Крепления — подтянуть болты крепления отопителя к щитку приборов, проверить хомуты шлангов.

Частые вопросы

• Почему печка МТЗ плохо греет, хотя двигатель горячий?

Чаще всего — засор радиатора отопителя накипью или грязью, либо прикипевший краник, который не пропускает антифриз. Пощупайте оба шланга, идущие к отопителю: если один холодный — закрыт кран или забит патрубок; если оба тёплые, но воздух чуть тёплый — засор в самом радиаторе. Промойте радиатор или замените кран.

• Чем отличается отопитель для малой (УК) и большой (МК) кабины МТЗ-80?

Разным расположением патрубков радиатора: у УК (малой) кабины они смотрят в разные стороны (радиатор 80-8101060; сборка отопителя целиком — 80-8101720), у МК (большой обзорной) — оба в одну сторону (радиатор 80-8101900-01). Путать нельзя: неправильный радиатор не встанет в посадочное место или не подключится к шлангам.

• Как убрать воздушную пробку из отопителя МТЗ?

Прогрейте двигатель до рабочей температуры, откройте кран отопителя, затем несколько раз аккуратно сожмите и отпустите верхний подводящий шланг — это выталкивает воздух обратно в расширительный бачок. Если пробка не уходит, немного ослабьте хомут верхнего шланга у патрубка радиатора, чтобы стравить воздух, потом затяните обратно.

• Почему в кабине МТЗ запах антифриза и потеют стёкла?

Незначительная течь радиатора отопителя — пары антифриза попадают в воздушный поток и конденсируются на стёклах. Запах сладковатый, специфический. Радиатор нужно заменить: промывка и пайка в этом случае не помогают.

• Сколько часов подряд можно работать с включённым отопителем МТЗ?

Электродвигатель вентилятора отопителя МТЗ не рассчитан на непрерывную работу более 4 часов подряд — это ограничение по нагреву обмоток. При длинных сменах делайте перерыв или периодически выключайте вентилятор, оставляя кран открытым.

• На МТЗ-80 стоит только вентилятор без печки — это нормально?

Да. Часть тракторов комплектовалась только вентилятором кабины без жидкостного теплообменника — особенно те, что работали в тёплых регионах. Отопитель на МТЗ-80/82 входил в дополнительную комплектацию. Если место и проводка есть, установить отопитель можно позже.
