Пневмосистема МТЗ: компрессор, ресивер и тормоза прицепа

У самого трактора тормоза механические, а вот прицеп с ним тормозит за счёт сжатого воздуха — для этого на МТЗ есть отдельная пневмосистема. Её задача одна, но важная: когда тракторист жмёт на тормоз, прицеп тормозит синхронно, а не «толкает» трактор в спину. Нужна эта система только тем, кто возит прицепы с пневмотормозами, поэтому многие про неё забывают — пока прицеп не перестаёт тормозить или из системы не начинает идти масло. В этой статье разберём, из чего состоит пневмосистема МТЗ, чем отличаются одно- и двухпроводная схемы, какое давление считается нормальным и как её обслуживать.

Зачем нужна пневмосистема

Пневмосистема обеспечивает привод тормозов прицепа. Компрессор нагнетает сжатый воздух, тот накапливается в ресивере, а при нажатии на педаль тормоза трактора срабатывает тормозной кран и подаёт воздух в тормозную магистраль прицепа — прицеп тормозит вместе с трактором. На МТЗ-82 привод тормозов прицепов пневматический и сблокирован с управлением тормозами самого трактора, то есть отдельной педали не нужно. Без прицепа с пневмотормозами система фактически не используется, но если прицепы возят регулярно — её исправность это вопрос безопасности.

Из чего состоит пневмосистема

Система простая и логичная, воздух в ней идёт по цепочке:

• Компрессор — поршневой, с приводом ремнём от двигателя; нагнетает воздух.
• Регулятор давления — поддерживает рабочее давление в заданных пределах и сбрасывает излишек.
• Ресивер (воздушный баллон) — накапливает запас сжатого воздуха.
• Тормозной кран — сблокирован с педалями тормоза трактора; по нажатию подаёт воздух в магистраль прицепа.
• Соединительные головки — стыкуют магистраль трактора с магистралью прицепа.
• Указатель давления — на щитке приборов показывает давление воздуха в пневмосистеме тормозов прицепа.

Компрессор

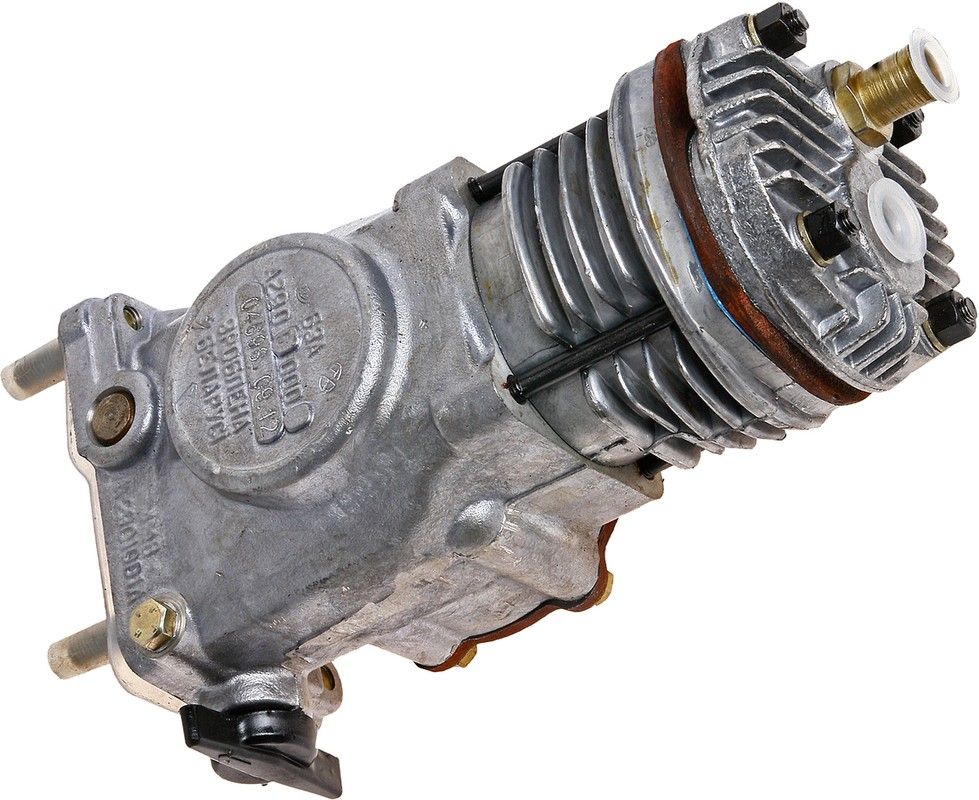

Компрессор — сердце системы. Это поршневой насос, который приводится ремнём от двигателя; его натяжение регулируют заодно с ремнями вентилятора и генератора. Главная болезнь компрессора — износ поршневых колец. Когда кольца изношены, происходит сразу две неприятности: падает создаваемое давление (низким считается давление ниже ~6 бар), и в пневмосистему начинает попадать моторное масло. Масло в воздухе — это испорченные тормоза прицепа: оно оседает на деталях тормозного крана и в магистралях. Поэтому масляные следы в пневмосистеме и слабое давление — прямое показание к ремонту или замене компрессора.

Одно- и двухпроводный привод

Привод тормозов прицепа бывает двух схем. Однопроводный — базовый: одна магистраль и питает прицеп воздухом, и управляет торможением. Двухпроводный привод на МТЗ-82 предусмотрен по заказу: в нём разделены магистраль постоянного питания (заряжает ресивер прицепа) и управляющая магистраль (даёт команду на торможение). Двухпроводная схема надёжнее и обеспечивает лучшее, более «отзывчивое» торможение тяжёлого прицепа, поэтому под современные прицепы её и ставят. При подборе прицепа важно, чтобы тип его пневмопривода совпадал с тем, что стоит на тракторе, иначе понадобится переходник.

Давление в системе

Рабочее давление в пневмосистеме поддерживается регулятором давления; типовой ориентир — около 0,77 МПа (примерно 7,7 бар), но точное значение для своей машины уточняйте по руководству. Контролировать его удобно прямо с места: давление воздуха показывает указатель на щитке приборов. Тревожный признак — если давление не набирается или падает ниже ~6 бар: это говорит об износе компрессора или утечках в магистралях и соединениях. Перед выездом с прицепом давление должно подняться до рабочего — только тогда тормоза прицепа сработают штатно.

Обслуживание пневмосистемы

1. Слив конденсата. В ресивере из сжатого воздуха скапливается влага — её регулярно сливают через краник. Зимой это критично: оставшийся конденсат замерзает и блокирует магистрали.
2. Натяжение ремня компрессора. Проверяют вместе с ремнями вентилятора и генератора; слабый ремень проскальзывает, и давление не набирается.
3. Контроль давления. Следят за указателем на щитке: давление должно набираться до рабочего и не падать на стоянке (иначе ищут утечки).
4. Герметичность соединений. Проверяют шланги, соединительные головки и краны на утечки — на слух и мыльным раствором.
5. Масло в системе. Если из магистралей идёт масло — это изношенный компрессор; откладывать ремонт нельзя, масло портит тормоза прицепа.

Частые неисправности

• Давление не набирается — износ компрессора, проскальзывание ремня, утечки в магистралях или неисправный регулятор давления.
• Масло в пневмосистеме — изношены поршневые кольца компрессора; компрессор ремонтируют или меняют.
• Прицеп плохо тормозит или не тормозит — низкое давление, неисправный тормозной кран, негерметичные соединительные головки, замёрзший конденсат.
• Давление падает на стоянке — утечки в соединениях, кранах или ресивере.

Связанные товары

Что обычно нужно по пневмосистеме (узлы по названиям; номера уточняйте под своё исполнение):

• Компрессор пневмосистемы и ремкомплект (поршневые кольца, прокладки)
• Регулятор давления, ресивер (воздушный баллон) с краником слива конденсата
• Тормозной кран прицепа, соединительные головки и шланги
• Указатель (манометр) давления воздуха, ремень привода компрессора

Частые вопросы

• Для чего нужна пневмосистема на МТЗ?

Для привода тормозов прицепа: компрессор нагнетает воздух в ресивер, и при нажатии на тормоз трактора прицеп тормозит синхронно. Без прицепа с пневмотормозами система фактически не используется.

• Какое давление должно быть в пневмосистеме МТЗ?

Рабочее давление поддерживает регулятор; типовой ориентир — около 0,77 МПа (≈7,7 бар), точное значение уточняйте по руководству. Падение ниже ~6 бар указывает на износ компрессора или утечки; давление видно по указателю на щитке.

• Почему прицеп плохо тормозит от МТЗ?

Чаще всего из-за низкого давления (износ компрессора, утечки), масла в системе от изношенных колец, неисправного тормозного крана или негерметичных соединительных головок. Зимой причиной бывает замёрзший конденсат.

• Откуда в пневмосистеме появляется масло?

От изношенных поршневых колец компрессора: компрессия падает, давление снижается ниже ~6 бар, а моторное масло попадает в воздух и оседает в магистралях, портя тормоза прицепа. Лечится ремонтом или заменой компрессора.

• Чем отличается двухпроводный привод тормозов прицепа?

В двухпроводной схеме (на МТЗ-82 по заказу) разделены магистраль питания и управляющая магистраль, что даёт более надёжное и отзывчивое торможение тяжёлого прицепа. Однопроводная схема проще и совмещает питание с управлением.

• Нужно ли сливать конденсат из ресивера?

Да, регулярно. В ресивере из сжатого воздуха скапливается влага; зимой она замерзает и блокирует магистрали, и прицеп остаётся без тормозов. Слив конденсата через краник — обязательная часть обслуживания.
