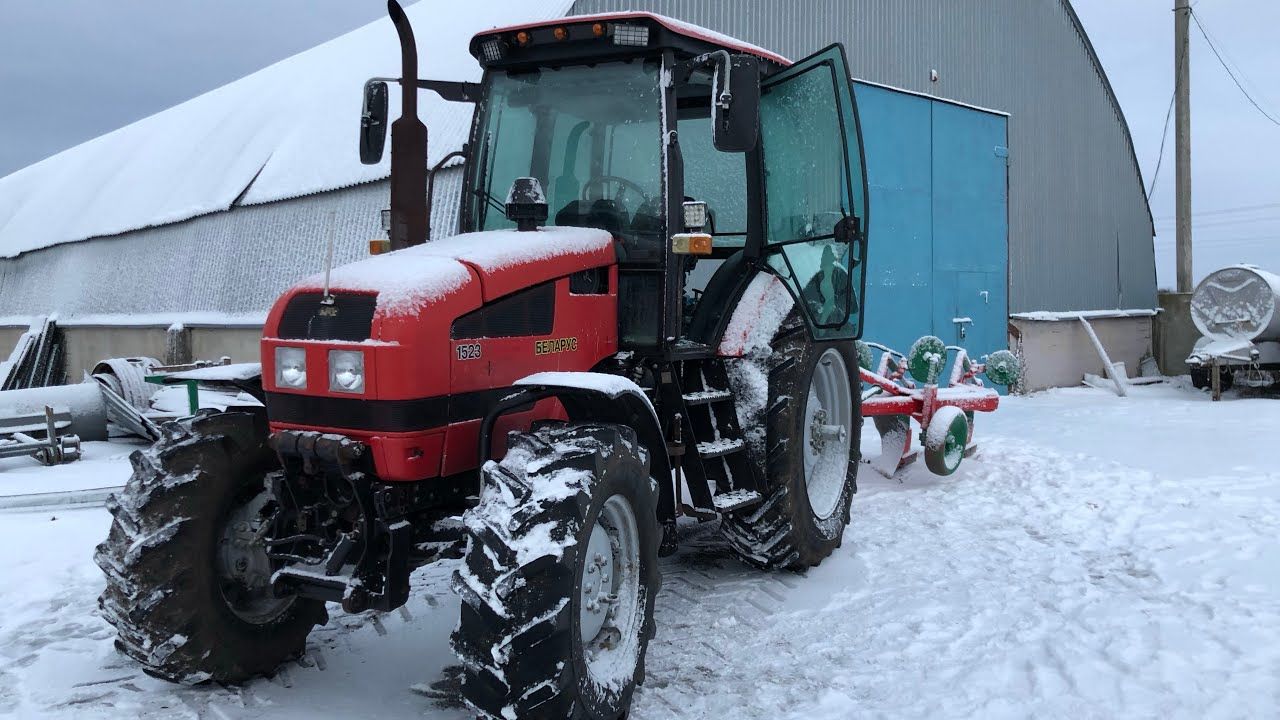

Почему МТЗ-1523 не заводится в мороз: стартер 24 В, свечи накаливания и порядок пуска

Стартер БЕЛАРУС-1523 рассчитан на 24 В — это принципиальный момент при диагностике и ремонте. Почему не 12 В, как на легковом автомобиле? Двигатель Д-260.1 имеет объём 7,12 литра и степень сжатия около 17:1 — чтобы прокрутить 6 холодных цилиндров с высоким давлением сжатия, нужен ток 600–900 А. При напряжении 12 В через стартер проходил бы такой ток, что кабель накалялся бы до оплавления. Переход на 24 В снижает ток вдвое при той же мощности. Дополнительно — свечи накаливания: при −20 °C дизель без предварительного разогрева камер сгорания не запустить. В этой статье разберём порядок пуска, работу свечей накаливания, типичные проблемы и что нельзя делать со стартером.

Система пуска: как работает

При повороте ключа в положение «II» на стартер подаётся 24 В от двух последовательно соединённых АКБ. Стартер состоит из двух элементов:

• Втягивающее реле — при подаче напряжения электромагнит втягивает плунжер, шестерня стартера выдвигается и входит в зацепление с венцом маховика двигателя. Одновременно замыкаются силовые контакты
• Электромотор стартера — после замыкания силовых контактов проходит полный ток и мотор начинает вращать маховик с нужной частотой прокрутки

После запуска двигателя обороты маховика превышают обороты стартера — муфта свободного хода автоматически размыкает механическую связь и шестерня выходит из зацепления. Это защищает стартер от разноса при оборотах двигателя.

Время непрерывной работы стартера не должно превышать 10–15 секунд (R35827). После каждой неудачной попытки — пауза не менее 1 минуты для охлаждения обмоток.

Порядок правильного пуска двигателя

1. Убедиться, что рычаг КПП в нейтрали, педаль тормоза нажата
2. Повернуть ключ в положение «I» (R35824) — включились панель приборов и свечи накаливания
3. Выждать — время зависит от температуры (см. таблицу ниже). Не торопиться переводить ключ в «II»
4. Повернуть ключ в «II» (R35825) — стартер начал прокрутку. Держать не дольше 10–15 секунд
5. Отпустить ключ после пуска — он автоматически вернётся в «I»
6. Повторный пуск — только после возврата ключа в «0» (R35827) и паузы 1 минуту
7. После пуска — прогрев двигателя 3–5 минут на холостых перед началом работы

Свечи накаливания: время разогрева

Свечи накаливания установлены в каждом цилиндре и нагревают воздух в камере сгорания до 800–1000 °C. Это обеспечивает воспламенение топлива при первых тактах сжатия в холодном двигателе (R35750).

Свечи накаливания включены только в положении «I» — при переводе ключа в «II» (стартер) они автоматически выключаются (чтобы не потреблять ток при работе стартера). Если завести двигатель не удалось с первой попытки и нужно повторить — снова выдержать время в «I» перед следующей попыткой.

Что нельзя делать со стартером

• Не прокручивать стартером более 15 секунд подряд — обмотки перегреваются, межвитковая изоляция разрушается, стартер выходит из строя. После 10–15 с — пауза минута
• Не включать стартер при работающем двигателе — только через «0» (R35827). При попытке включить стартер без остановки в «0» шестерня стартера может войти в зацепление с быстровращающимся маховиком — разрушение зубьев и/или шестерни стартера
• Не тянуть провода и клеммы под нагрузкой — при попытке прикурить посторонним источником убедитесь, что он 24-вольтный. Подключение 12-вольтного источника последовательно к одному АКБ создаёт асимметрию и ненормированные токи
• Не прокручивать стартером без свечей в мороз — дизель не запустится, только посадите аккумуляторы

Признаки неисправностей стартера

Частые вопросы

• На каком напряжении работает стартер МТЗ-1523?

24 В. Два аккумулятора 12 В соединяются последовательно только для работы стартера. Это позволяет получить мощность 3–5 кВт при приемлемом токе через каждый АКБ. Вся остальная бортовая электрика работает на 12 В от параллельного соединения тех же АКБ.

• Почему МТЗ-1523 не заводится в мороз?

Три главные причины: свечи накаливания не нагрели камеры сгорания достаточно (ключ в «I» слишком мало — при −20 °C нужно 33 секунды), разряжена хотя бы одна из двух АКБ, или в двигателе залито летнее масло SAE 15W-40 вместо зимнего SAE 5W-40. При всех трёх условиях в норме Д-260.1 уверенно запускается при −30…−35 °C.

• Сколько раз можно прокручивать стартер подряд?

Не более трёх попыток подряд по 10–15 секунд с паузой 1 минута между попытками. После трёх попыток — пауза не менее 10 минут для полного остывания. Перегрев стартера — незаметный процесс, но разрушение изоляции обмоток происходит стремительно.

• Что делать, если МТЗ-1523 не заводится несколько дней подряд?

Последовательная диагностика: 1) проверить заряд обоих АКБ (должны быть выше 12,6 В после ночи), 2) проверить работу свечей накаливания (амперметром или на ощупь — они должны нагреваться), 3) проверить компрессию в цилиндрах (при падении ниже 2–2,5 МПа — износ поршневых колец), 4) проверить исправность форсунок и ТНВД. Если все системы в норме — возможно загрязнён фильтр тонкой очистки топлива.
