Полный привод и ПВМ МТЗ-1221: гидромуфта без раздатки

Полный привод у МТЗ-1221 устроен принципиально иначе, чем у привычного МТЗ-82. У «восемьдесят второго» момент на передний мост идёт через отдельную раздаточную коробку и составной кардан, а у 1221 раздатки нет вовсе — её роль выполняет гидроподжимная фрикционная муфта прямо в трансмиссии. Это даёт плавное подключение переднего моста и управление гидравликой, но и требует другого подхода к диагностике и ремонту. В этой статье разберём, как устроен полный привод 1221, как он включается, чем отличается от схемы МТЗ-82 и как заменить карданный вал ПВМ.

Как устроен полный привод 1221

Ключевое: на МТЗ-1221 нет отдельной раздаточной коробки. Момент на передний ведущий мост отбирается прямо в трансмиссии. Цепочка такая: вал ВОМ коробки передач → гидроподжимная фрикционная муфта → редуктор привода ПВМ (установлен на корпусе КПП) → карданный вал через торсионный вал → передний ведущий мост. В переднем мосту момент доходит до колёс через планетарный редуктор и цилиндрическую передачу; планетарные редукторы стоят и на переднем, и на заднем мостах. Торсионный вал в этой схеме сглаживает рывки и неравномерность нагрузки при подключении переднего моста.

Гидроподжимная муфта включения

Сердце схемы — гидроподжимная фрикционная муфта. Именно она соединяет привод ПВМ с валом ВОМ коробки передач, когда нужно подключить передний мост. «Гидроподжимная» означает, что пакет фрикционных дисков сжимается давлением масла — отсюда плавное, без удара, подключение полного привода (тот же принцип, что у гидроподжимного ВОМ). Управляется привод ПВМ гидравлической системой. Важная эксплуатационная деталь: автоматический режим работы ПВМ на 1221 можно включать только на передних передачах — на заднем ходу его не используют.

Передний мост и колёсные редукторы

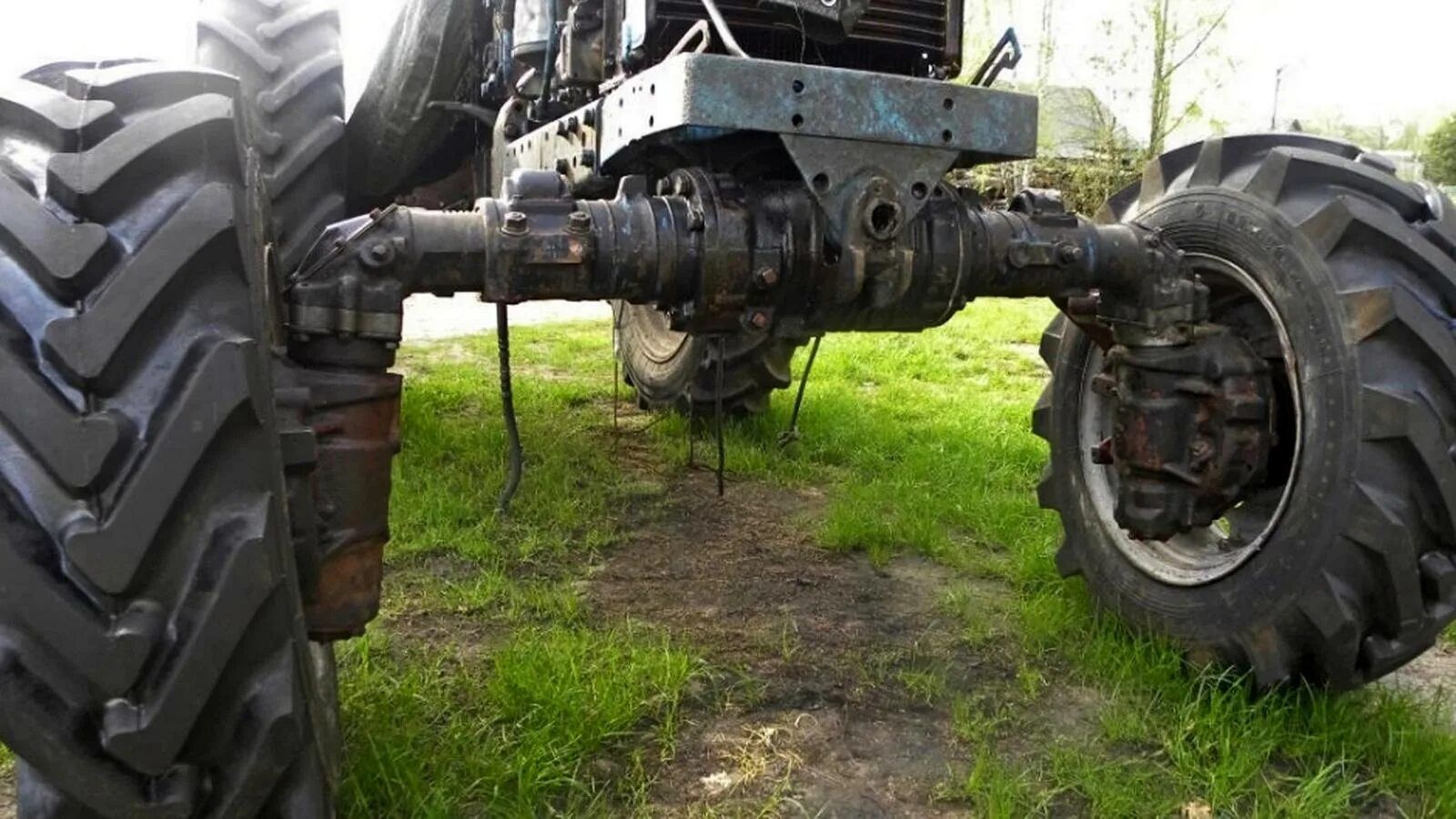

Передний ведущий мост 1221 — тяжёлый узел (весит порядка 100–150 кг, для снятия нужна таль или домкрат). Колёсная передача передних ведущих колёс включает планетарный редуктор, цилиндрическую передачу и карданный привод — такая многоступенчатая схема нужна, чтобы передать большой момент энергонасыщенного трактора на колёса и обеспечить дорожный просвет. Планетарные редукторы в колёсах разгружают полуоси и повышают надёжность под нагрузкой.

Чем отличается от привода МТЗ-82

То есть привод 1221 — это более современная и плавная схема под больший момент: устройство и ремонт раздаточной коробки МТЗ-82 здесь неприменимы.

Замена карданного вала ПВМ

Карданный вал ПВМ передаёт момент от КПП к переднему мосту, и при износе крестовин или шлицев его меняют. Порядок:

1. Подготовка. Обесточьте трактор, поставьте на ровную площадку, зафиксируйте стояночным тормозом и упорами, очистите рабочую зону, проверьте фланцы КПП, ПВМ и шлицевые соединения.
2. Демонтаж. Очистите кардан и фланцы, открутите крепление к фланцу КПП (обычно 4–6 болтов) и аналогично к фланцу ПВМ, осторожно снимите кардан, придерживая его.
3. Проверка нового вала. Убедитесь, что у нового или отремонтированного вала на месте шарниры, труба, крестовины, стопорные кольца и манжеты, нет повреждений.
4. Установка. Поставьте кардан, заложите смазку Литол-24 в шлицы, поставьте новые уплотнительные прокладки и стопорные кольца; болты фланцев затяните динамометрическим ключом по моменту из руководства.
5. Проверка. Залейте/проверьте трансмиссионное масло (ТАП-15В, ТАД-17 или ТСп-15К), сделайте тестовую поездку на низкой скорости 1–2 км/ч, проверьте плавность работы и отсутствие течей.

Неисправности полного привода 1221

• Передний мост не подключается — неисправна гидроподжимная муфта или гидравлика управления, нет давления.
• Рывки и удары при подключении — износ фрикционных дисков муфты, крестовин кардана или шлицев.
• Гул и вибрация спереди — износ крестовин, подшипников или планетарных редукторов колёс.
• Течь масла — изношенные манжеты фланцев и редукторов; устраняют заменой уплотнений.
