Полурама и передний брус МТЗ-80/82. Ремонт или замена: как принять решение?

В этой статье расскажем, из чего состоит полурама МТЗ-80/82, чем передний брус отличается от балки моста, где появляются трещины и люфты, когда помогает ремонт, а когда лучше менять брус или лонжероны целиком.

Полурама МТЗ-80 — это не декоративная «рама спереди», а часть несущего остова трактора. На ней держится передняя часть двигателя, к ней крепятся передний брус, лонжероны, шарнир переднего моста, передние грузы и часть навесных деталей. В поиске этот узел называют по-разному: «передняя балка МТЗ-80», «передний брус», «передняя рама», «лонжерон» или «передний полурамы» — и из-за этого возникает путаница: передний брус полурамы и балка переднего моста — разные детали. Брус относится к остову трактора, а балка переднего моста — к ходовой части.

Что такое полурама МТЗ-80/82

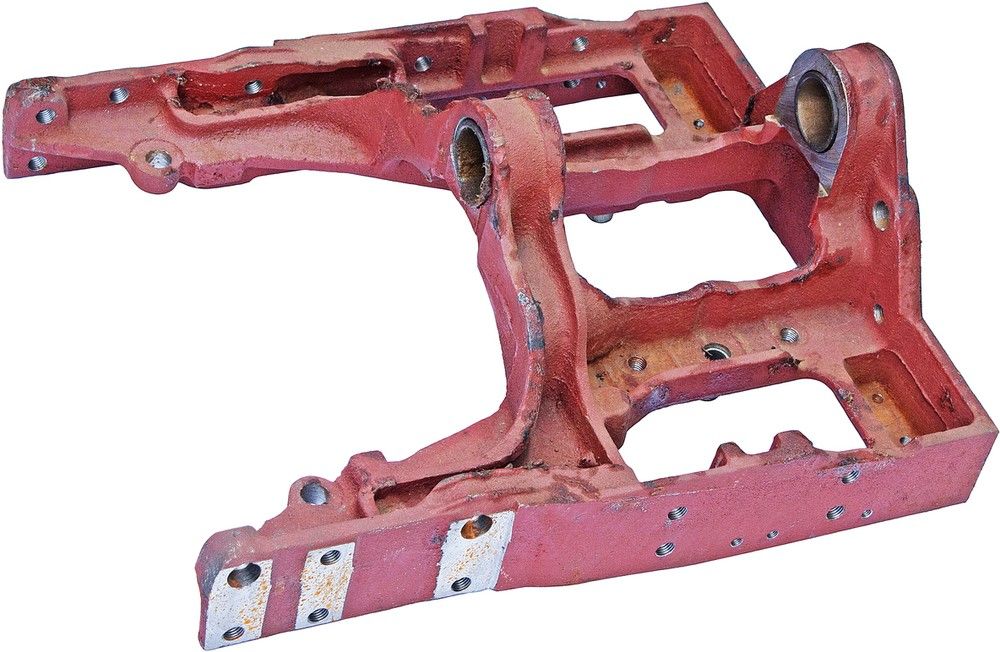

У МТЗ-80/82 нет сплошной автомобильной рамы по всей длине. Трактор построен по полурамной схеме: передняя часть — это полурама с брусом и лонжеронами, а дальше несущими элементами работают корпуса муфты сцепления, коробки передач и заднего моста. Такая конструкция проще и компактнее, а картеры трансмиссии одновременно служат частью остова. Двигатель Д-240 спереди эластично закреплён на переднем брусе, а сзади жёстко соединён с корпусом муфты сцепления. Поэтому передний брус принимает не только вес передней части двигателя, но и вибрации, рывки, удары от переднего моста и нагрузку от передних грузов.

Передний брус и передняя балка — это не одно и то же

Главная путаница в этой теме — слово «балка». В запросах «передняя балка МТЗ-80» часто ищут именно передний брус полурамы. Но технически у трактора есть и другая балка — балка переднего моста, на которой стоят поворотные кулаки, цапфы и ступицы. Эти детали относятся к разным системам: передний брус — часть остова, к нему крепятся лонжероны, передняя опора двигателя, ось качания переднего моста и грузы; балка переднего моста — часть ходовой, она качается относительно бруса и несёт передние колёса.

Если покупаете деталь по телефону или через сайт, сверяйте не только название, но и заводской номер: для переднего бруса в прайсе есть номер 70-2801120-А1, а для лонжеронов — отдельные левые и правые номера.

Как передний брус связан с передним мостом

Передний мост МТЗ шарнирно соединён с передним брусом — это нужно, чтобы мост мог качаться в поперечной плоскости и копировать неровности поля. Если бы мост был жёстко приварен к остову, трактор хуже держал бы контакт колёс с грунтом и сильнее передавал удары на двигатель и корпус. Поэтому износ в зоне бруса и оси качания часто проявляется не как «сломалась рама», а как стук спереди, люфт, биение, увод трактора и неустойчивая работа переднего моста. Особенно быстро проблема растёт, если трактор работает с передними грузами, фронтальным оборудованием, на плохих дорогах или с ослабленными креплениями.

• брус держит шарнир переднего моста и воспринимает удары от ходовой части;
• лонжероны передают нагрузку от бруса дальше на остов трактора;
• передняя опора двигателя гасит часть вибрации, но не отменяет нагрузки на брус;
• дополнительные грузы на переднем брусе повышают сцепление и управляемость, но добавляют нагрузку на крепления.

Признаки износа и повреждения полурамы

Полурама редко ломается внезапно без предупреждения. Обычно сначала появляются стуки, трещины краски, вытянутые отверстия, следы смещения деталей и ослабление крепежа; если их игнорировать, нагрузка распределяется неправильно и начинает разбивать втулки, лонжероны и посадочные места. Осмотр лучше делать на чистом тракторе — грязь и масло хорошо маскируют трещины, а ржавчина вокруг отверстий скрывает овальность и растяжение металла.

• стук или щелчки в передней части при переезде неровностей;
• видимые трещины на брусе, лонжеронах или рядом с отверстиями крепления;
• следы смещения: отпечатки шайб, сорванная краска, «ползущие» болты;
• овальные отверстия под крепёж или втулки;
• перекос капота, радиатора, облицовки или передних грузов;
• увод трактора, нестабильная управляемость, быстрый износ передней резины;
• люфт в зоне оси качания переднего моста при вывешивании передка.

Где чаще всего искать проблему

Проверять нужно не только сам брус, а весь узел в сборе. Трещина на лонжероне может быть следствием разбитой втулки, а люфт переднего моста — следствием изношенного шарнира в зоне бруса. Если заменить одну деталь и оставить причину, новый узел быстро начнёт разбивать снова. Осмотр удобно вести от центра наружу: сначала передний брус и шарнир моста, потом лонжероны, крепления двигателя, места установки грузов, затем уже балку переднего моста и рулевые тяги.

Как проверить полураму перед ремонтом

Диагностика начинается с простой механики: очистить, осмотреть, пошатать, вывесить и проверить крепёж. Сразу варить трещину или менять брус без проверки переднего моста и лонжеронов не стоит — причина может быть рядом. Точные моменты затяжки болтов в базе для этой темы не указаны, поэтому затяжку выполняют по руководству к конкретной машине и применённому крепежу, не заменяя руководство случайными цифрами.

1. Поставьте трактор на ровную площадку, заглушите двигатель и подложите противооткатные упоры.
2. Очистите передний брус, лонжероны, крепления моста, переднюю опору двигателя и места установки грузов.
3. Осмотрите металл на трещины — особенно вокруг отверстий, сварных швов, втулок и мест крепления.
4. Проверьте, нет ли смещения деталей по следам шайб и болтов.
5. Вывесьте переднюю часть и проверьте люфт в шарнире переднего моста и втулках бруса.
6. Проверьте рулевые тяги, цапфы и ступицы, чтобы не спутать люфт полурамы с неисправностью переднего моста.
7. При подозрении на перекос измерьте диагонали и положение бруса относительно лонжеронов.

Если трещина проходит через силовую зону, рядом с креплением моста или двигателя, простой косметический шов не решает проблему: такой ремонт должен восстанавливать геометрию и прочность, иначе трещина вернётся.

Ремонт или замена: как принять решение

Решение зависит от характера повреждения. Ржавый болт, изношенная втулка или разбитое крепление — это один уровень ремонта; трещина бруса, деформация лонжерона или нарушение геометрии передка — уже другой. На несущих элементах трактора экономия часто выходит дороже замены. Сварка допустима только тогда, когда понятно место трещины, сохранена геометрия и есть возможность правильно разделать металл, проварить и усилить участок. Если брус сильно повело, отверстия вытянуты, есть несколько трещин или трактор работал с тяжёлым фронтальным оборудованием — безопаснее заменить брус или лонжероны.

Замена переднего бруса и лонжеронов

Замена бруса — не самая сложная операция по сравнению с капиталкой двигателя, но это несущий узел, поэтому делать её нужно аккуратно. Передняя часть трактора должна быть надёжно вывешена, двигатель — подстрахован, а мост — разгружен. Нельзя откручивать брус, когда на нём висит неподдержанный двигатель или передок стоит с перекосом. При разборке маркируют крепёж и положение деталей; если меняются лонжероны, проверяют симметрию и совпадение отверстий.

1. Снимите передние грузы, облицовку и детали, которые мешают доступу к брусу.
2. Разгрузите передний мост и подстрахуйте двигатель/переднюю часть остова надёжными опорами.
3. Отсоедините крепления, связывающие брус с лонжеронами, передним мостом и опорами.
4. Снимите повреждённый брус, не выбивая его ударом по посадочным зонам.
5. Очистите лонжероны и посадочные поверхности, проверьте трещины и овальность отверстий.
6. Установите новый брус, наживите крепёж, выставьте детали без перекоса и только затем окончательно затягивайте по руководству.
7. Проверьте люфт переднего моста, положение рулевых тяг, крепление грузов и отсутствие стуков на пробной поездке.

После замены бруса или лонжеронов полезно перепроверить схождение передних колёс: если передок стоял с перекосом, старая регулировка рулевых тяг могла компенсировать дефект, а после ремонта трактор начнёт уводить.

Подбор деталей: номера и отличия

В этой теме особенно важно не покупать деталь только по словам «балка» или «рама». Уточняйте, что нужно: передний брус полурамы, лонжерон или балка переднего моста. Если трактор старый, с переделками под насос-дозатор, нестандартными грузами или после ремонта, сверяйте деталь по старому образцу, заводскому номеру и отверстиям — название в карточке товара может быть короче реального применения.

Что проверить после ремонта

После ремонта полурамы нельзя ограничиться тем, что «болты затянулись». Узел должен работать без стуков, перекоса и лишнего люфта. Передняя часть трактора связана с мостом, рулевым управлением, двигателем и капотом, поэтому проверка должна быть комплексной: первую делают на месте, вторую — после короткой поездки без тяжёлой нагрузки, третью — после нескольких часов работы. Если крепёж ослабляется повторно, значит осталась деформация, разбитое отверстие или неправильная посадка детали.

• передний мост качается штатно, без стука и рывков;
• нет смещения бруса относительно лонжеронов;
• двигатель не даёт лишней вибрации на передней опоре;
• руль не уводит трактор после ремонта;
• капот, радиатор и облицовка стоят без перекоса;
• передние грузы закреплены без раскачивания;
• после пробной поездки нет новых следов смещения шайб и болтов.

Частые вопросы

• Передняя балка МТЗ-80 и передний брус — это одно и то же?

В поиске часто да, но технически лучше уточнять. Передний брус — часть полурамы и остова; балка переднего моста — отдельная деталь ходовой части с цапфами и ступицами.

• Можно ли ездить с трещиной на переднем брусе?

Нельзя считать это безопасным. Передний брус держит опору двигателя и шарнир переднего моста, поэтому трещина может быстро увеличиться под нагрузкой и привести к перекосу или поломке узла.

• Что чаще менять: брус или лонжероны?

Зависит от дефекта. Если повреждён центр, посадка моста или места крепления грузов — смотрят брус; если трещины и перекос идут по продольным балкам — проверяют лонжероны.

• Почему после замены втулок всё равно стучит передок?

Причина может быть не только во втулках бруса. Проверяют ось качания, посадочные отверстия, крепление бруса к лонжеронам, балку переднего моста, рулевые тяги и цапфы.

• Нужно ли регулировать схождение после ремонта полурамы?

Если снимали брус, лонжероны, передний мост или рулевые тяги, схождение лучше проверить. После восстановления геометрии старая регулировка может уже не подходить.

• Можно ли заварить лонжерон МТЗ-80?

Локальный ремонт возможен только при сохранённой геометрии и правильной технологии сварки. Если лонжерон погнут, отверстия вытянуты или трещина идёт в силовой зоне, надёжнее заменить деталь.
