Принцип устройства пускового двигателя ПД-10 МТЗ-80

В статье разберём устройство ПД-10, схему работы, магнето и карбюратор, как выставляют зажигание, какие зазоры проверяют, симптомы типовых неисправностей и какие запчасти нужны.

Пусковой двигатель ПД-10 на МТЗ-80 — это отдельный бензиновый пускач, который раскручивает дизель Д-240 перед запуском. На старых тракторах такая схема встречается вместо электростартера, поэтому при ремонте важно не путать два разных узла: пускач ПД-10 и стартер основной бортовой сети. ПД-10 сам по себе маленький двигатель со своей системой питания, зажиганием от магнето, карбюратором, свечой, редуктором и приводом к дизелю. Если пускач плохо заводится, стреляет, работает с перебоями или не проворачивает Д-240, проблема может быть не в самом дизеле, а в бензине, свече, магнето, карбюраторе, компрессии или зацеплении редуктора.

Что такое ПД-10 и зачем он нужен?

ПД-10 нужен для первичного раскручивания основного дизеля. Сначала запускают пусковой двигатель, прогревают его и выводят на устойчивую работу, затем через редуктор и механизм включения передают вращение на маховик Д-240; после запуска дизеля пускач отключают. По базе для МТЗ-80 указан пусковой двигатель ПД-10 мощностью 10 л.с. В отличие от дизеля Д-240, это бензиновый карбюраторный узел со свечным зажиганием, поэтому слова «зажигание ПД-10» здесь корректны: речь не об угле впрыска ТНВД, а об искре от магнето. Пускач ценили за автономность — он не требует большого пускового тока от аккумулятора и способен запускать дизель в тяжёлых условиях; минус в том, что узлов больше (свеча, магнето, карбюратор, редуктор), а значит и точек отказа.

Устройство пускового двигателя ПД-10

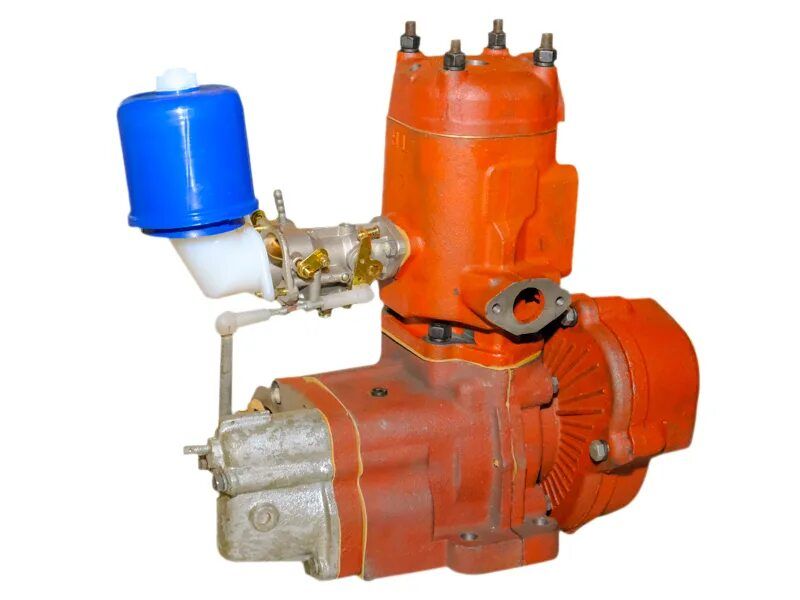

Пусковой двигатель состоит из цилиндра с головкой, поршня с кольцами, пальца и шатуна, картера, коленвала, маховика, шестерён привода, карбюратора, воздухоочистителя, магнето, свечи зажигания, глушителя и водяной рубашки. Цилиндр и картер образуют основной корпус двигателя: в передней части картера расположены передаточные шестерни, сверху крепится цилиндр, в головке стоит свеча, сбоку — краник для подачи бензина перед пуском. Водяная рубашка связана с системой охлаждения трактора, поэтому перегрев ПД-10 нельзя списывать только на карбюратор или зажигание. Главное для ремонта: пускач — не «приложение к стартеру», а полноценный маленький двигатель, и проверяют его по тем же базовым направлениям — есть ли топливо, есть ли искра, есть ли компрессия, свободно ли вращается коленвал и правильно ли включается привод к дизелю.

Схема работы пускача

Схема запуска проста по логике, но требует правильной последовательности: сначала открывают подачу бензиновой смеси, запускают ПД-10, дают ему стабилизироваться, затем включают привод на основной двигатель. Пускач раскручивает коленвал Д-240, после чего дизель начинает работать на своём топливе. Если ПД-10 запускается, но не проворачивает дизель — ищут проблему в редукторе, муфте включения, венце маховика или зацеплении; если пускач даже не схватывает — идут к простому: свеча, искра, бензин, карбюратор, воздушный фильтр и компрессия. На тракторах с пусковым двигателем должно быть блокировочное устройство, не дающее запускать трактор при включённой передаче: пускач может провернуть основной двигатель, и трактор неожиданно дёрнется.

Магнето и зажигание ПД-10

Зажигание ПД-10 работает от магнето: оно создаёт высокое напряжение для свечи без аккумулятора, поэтому слабая АКБ не мешает самой искре пускача. Зато критичны состояние контактов, конденсатора, высоковольтного провода, свечи и правильная установка магнето. По базе при сборке зажигание регулируют с опережением 25–30°, зазор свечи должен составлять 0,5–0,6 мм, зазор контактов магнето — 0,25–0,35 мм. Эти параметры не меняют «на слух»: слишком ранняя или поздняя искра даёт хлопки, обратные удары, плохой запуск и перегрев. Если магнето снималось, порядок такой: сначала убедиться, что свеча даёт стабильную искру, затем проверить контакты и зазор, и только потом выставлять момент зажигания. При слабой искре нельзя сразу крутить карбюратор — он не исправит плохой контакт магнето или пробитый высоковольтный провод.

Карбюратор ПД-10: почему пускач работает с перебоями?

Карбюратор готовит бензиново-воздушную смесь. Если жиклёры забиты, уровень топлива в поплавковой камере неправильный или в систему попала грязь, пускач заводится только с подсосом, глохнет под нагрузкой, стреляет в карбюратор или не держит холостой ход. По базе холостой ход регулируют в диапазоне 1300–1500 об/мин, уровень в поплавковой камере — 18±1 мм; типовая позиция для ремонта — карбюратор К-16А. Перед регулировкой карбюратора исключают отсутствие искры, плохую свечу, подсос воздуха и слабую компрессию: если мотор механически изношен, настройка винтами даст только временный эффект.

Редуктор пускового двигателя

Редуктор передаёт вращение от ПД-10 на основной дизель: включает зацепление, раскручивает Д-240 и отключается после запуска. Если в этой части есть износ, пускач может работать нормально, но дизель не проворачивается или появляется скрежет. Типичные признаки проблем — скрежет при включении, стук, проскальзывание, рывки, неполное зацепление с венцом маховика; отдельно проверяют венец маховика под пускач (в каталоге — № 50Л-1005121, число зубьев Z=119). Ремонт редуктора не делают вслепую: при износе зубьев, люфте валов или повреждённом механизме включения простая регулировка тяги не поможет. После сборки проверяют включение без нагрузки, затем с кратковременным проворачиванием дизеля.

Топливо и масло для ПД-10

ПД-10 — двухтактный, поэтому работает на смеси бензина с моторным маслом, и пропорция тут критична: мало масла — поршневая получает сухое трение, задиры и клин. Для ПД-10 смешивают бензин АИ-76 и масло М-8В в пропорции 15:1, то есть 1:15 (примерно 1 литр масла на 15 литров бензина); встречается и более богатый по маслу диапазон до 1:20, но не беднее. Важно: 1:25, которую иногда переносят с бензопил и лодочных моторов, для ПД-10 не годится — масла меньше нормы. Главная ошибка — залить «просто бензин» или старую грязную смесь: без масла поршневая и подшипники быстро получают сухое трение, а старая смесь с осадком забивает карбюратор. Для сезонного хранения смесь не оставляют в системе надолго — после простоя часто приходится чистить карбюратор, проверять свечу и продувать топливный канал.

Что делать если ПД-10 не запускается? Пошаговая диагностикаПри отказе пускача не нужно сразу разбирать двигатель — идут от простого к сложному:

1. Выкрутите свечу и проверьте искру на массу. Нет искры — смотрите свечу, зазор 0,5–0,6 мм, высоковольтный провод, контакты и магнето (зазор 0,25–0,35 мм).
2. Если искра есть — проверьте подачу бензина: открыт ли заливной краник, поступает ли смесь, не забит ли карбюратор и воздушный фильтр.
3. Смесь поступает и искра есть, но не схватывает — проверьте компрессию (норма 6–7 кгс/см²) и состояние поршневой.
4. Пускач работает, но не проворачивает Д-240 — проверьте редуктор, муфту включения и зацепление с венцом маховика.
5. Только при исправных искре, топливе и компрессии переходят к разборке.

По базе исправный ПД-10 запускается на холодную не более чем за 3 попытки. Если пускач требует десятки рывков, работает только с открытым подсосом или сразу глохнет под нагрузкой — это неисправность, а не «особенность старого трактора».

Разборка и ремонт ПД-10

Ремонт начинают с подготовки: трактор ставят на ровную площадку, фиксируют, отключают питание, перекрывают топливо и дают узлам остыть. Затем сливают охлаждающую жидкость из связанных патрубков, отсоединяют топливный шланг и тяги управления, снимают навесные элементы. В исходной последовательности указаны демонтаж за 1–1,5 часа, разборка за 2–3 часа и сборка за 2,5–3,5 часа. При разборке снимают карбюратор и выпускной коллектор, головку цилиндра, поршень с шатуном, маховик и детали привода; маховик снимают съёмником, а не ударами по валу. При дефектовке по базе проверяют зазор в кольцах до 0,25 мм, люфт подшипников до 0,03 мм, зеркало цилиндра с допуском 0,02 мм; при износе цилиндра более 0,1 мм его меняют. Нормальная компрессия — 6–7 кгс/см², головку после сборки затягивают моментом 35 Н·м.

Регулировка после сборки

После ремонта пускач проверяют как отдельный двигатель: настраивают зажигание, проверяют свечу, контакты магнето, карбюратор, холостой ход и отсутствие течей. Рабочая температура ПД-10 по базе — 75–85 °C. Первые 5 пусков после ремонта выполняют без нагрузки, чтобы услышать посторонние шумы, проверить герметичность и убедиться в стабильной искре до того, как пускач начнёт проворачивать дизель. Если после сборки появились стуки, сильная вибрация, перегрев, хлопки или пускач не держит холостой ход — запускать через него Д-240 нельзя, сначала устраняют неисправность самого ПД-10.

Обслуживание ПД-10

Профилактика дешевле ремонта. Воздушный фильтр по базе чистят каждые 50 моточасов; регулярно проверяют свечу, высоковольтный провод, чистоту магнето, карбюратор, крепёж, патрубки и отсутствие подтёков топлива. Магнето и провод не любят масло, грязь и влагу — если пускач стоит открыто и трактор работает в пыли, контакты и изоляция деградируют быстрее, поэтому при сезонном обслуживании полезно снять грязь с магнето и проверить крепление провода. Перед длительным хранением не оставляют старую топливную смесь в карбюраторе.

Короткая таблица диагностики

Основные регулировочные параметры

Частые вопросы

• ПД-10 на МТЗ-80 — это стартер или отдельный двигатель?

Это отдельный бензиновый пусковой двигатель. Он запускается сам, затем через редуктор раскручивает основной дизель Д-240.

• Почему пускач ПД-10 не заводится?

Чаще всего нет искры, нет подачи топлива, засорён карбюратор, неисправна свеча или слабая компрессия. Проверку начинают со свечи и топлива, а не с полной разборки.

• Какой зазор свечи на ПД-10?

По базе зазор свечи зажигания ПД-10 составляет 0,5–0,6 мм. Если зазор сильно ушёл, искра становится слабой или нестабильной.

• Какой зазор контактов магнето ПД-10?

Ориентир из базы — 0,25–0,35 мм. Контакты должны быть чистыми, без масла и сильного обгорания.

• Как выставить зажигание на пускаче МТЗ-80?

После снятия магнето зажигание выставляют по положению коленвала и моменту искрообразования; в базе для ПД-10 указан ориентир опережения 25–30°. Точную установку сверяют по установленному магнето.

• Как отрегулировать карбюратор ПД-10?

Сначала проверяют свечу, магнето и компрессию. Затем выставляют уровень в поплавковой камере 18±1 мм и холостой ход 1300–1500 об/мин.

• Можно ли заменить пускач на стартер?

Да, такая переделка встречается, но это отдельная тема: нужны подходящий стартер, плита, маховик или венец и правильная силовая проводка. В этой статье разбирается ремонт ПД-10, а не переоборудование.
