Рама МТЗ-1523: конструкция, клиренс и признаки деформации

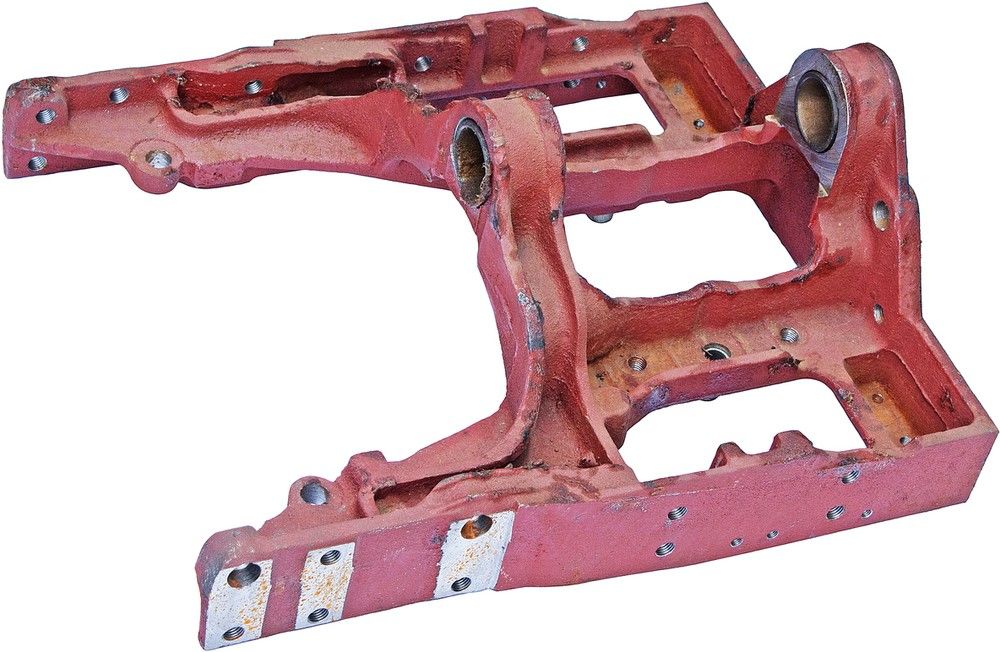

БЕЛАРУС-1523 — трактор с полноразмерной лонжеронной рамой. Это принципиальное конструктивное отличие от МТЗ-892, где задний мост является несущим элементом. У МТЗ-1523 два лонжерона из стального проката соединены поперечинами (траверсами) и образуют жёсткую пространственную конструкцию. К раме крепятся двигатель, трансмиссия, кабина, задний мост и навесное устройство. Лонжеронная рама лучше справляется с ударными нагрузками и торсионными нагрузками при работе с тяжёлым навесным оборудованием — что соответствует более высокому классу тяги МТЗ-1523.

Передняя ось и её обслуживание

Передняя ось МТЗ-1523 — балочная, с маятниковым подвесом (шарнир позволяет балке отклоняться в поперечной плоскости). Поворотные кулаки на шкворнях с коническими подшипниками. Диагностика люфтов при вывешенном мосту: покачивание колеса вертикально — износ ступичных подшипников; горизонтально — шаровые наконечники тяг или шкворни. Смазка всех точек ходовой — через пресс-маслёнки каждые 250–500 ч. Ступичные подшипники — полная замена смазки каждые 1000 ч.

Отличие рамы МТЗ-1523 от МТЗ-892

МТЗ-892 — полурамная конструкция: задний мост несущий, кабина крепится к нему. МТЗ-1523 — лонжеронная рама: все агрегаты крепятся к раме, задний мост — навесной агрегат. Лонжеронная рама жёстче, лучше воспринимает ударные нагрузки. Ремонт после ударов рамы МТЗ-1523 также проще: рама доступна для осмотра и ремонта без разборки трактора.

Признаки деформации и осмотр рамы

При ударе о пень, каменистом поле или при опрокидывании рама может деформироваться. Признаки: трактор «тянет» в сторону при прямолинейном движении без навески (нарушена геометрия рамы), явно видимые изломы или трещины на лонжеронах, перекос кабины относительно рамы. Осмотр сварных швов рамы — каждые 1000 ч. Трещины в сварных швах заваривают немедленно — дальнейшая эксплуатация увеличивает дефект.

Частые вопросы

• В чём разница рамы МТЗ-1523 и МТЗ-892?

МТЗ-1523 — полноразмерная лонжеронная рама. МТЗ-892 — полурама (задний мост несущий). Лонжеронная рама жёстче, лучше воспринимает нагрузки тяжёлых орудий III класса тяги.

• Как часто смазывать шкворни МТЗ-1523?

Каждые 250–500 ч через пресс-маслёнки. При тяжёлых условиях и высокой запылённости — чаще. Признак недостаточной смазки — стук при езде по неровностям.

• Какой клиренс у МТЗ-1523?

Под лонжероном рамы — ≈ 460 мм. Это выше, чем у МТЗ-892, что позволяет работать с более высоким навесным оборудованием и на рельефном поле.
