Рама МТЗ-892: передняя ось, клиренс и обслуживание

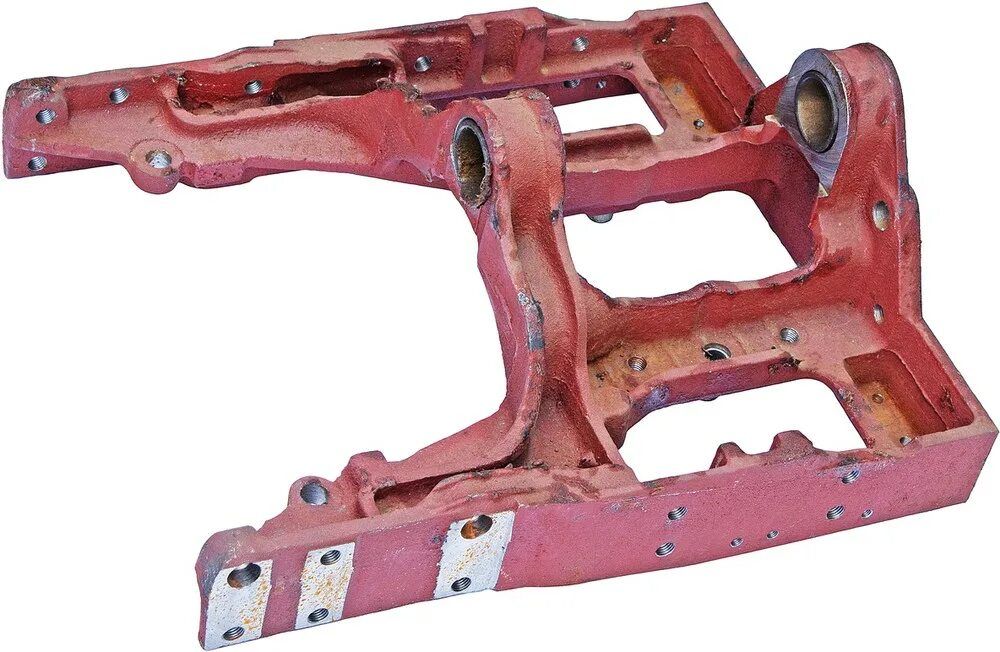

БЕЛАРУС-892 — трактор с полурамной конструкцией: задний мост является несущим силовым элементом, к которому крепятся задние колёса, навесное устройство, кабина и ВОМ. Передняя часть трактора опирается на отдельную балку (полурама), которая соединяется с задним мостом через корпус КПП и двигатель. Передняя ось — балочная с маятниковым подвесом, который позволяет переднему мосту отклоняться в поперечной плоскости при движении по неровностям. Это принципиально отличает МТЗ-892 от МТЗ-1523, где есть полноценная лонжеронная рама — у МТЗ-892 задний мост несёт нагрузки не только трансмиссии, но и всей конструкции трактора.

Передняя ось и маятниковый подвес

Маятниковый подвес передней оси — шарнир, позволяющий балке передней оси отклоняться в поперечной плоскости независимо от рамы трактора. При переезде через одиночное препятствие только одно переднее колесо поднимается, трактор не перекашивается и не теряет контакт ни одним из колёс с почвой. Шарнир маятникового подвеса — точка хронического износа: при отсутствии смазки появляется люфт и характерное клацание при движении. Смазывают через пресс-маслёнку при каждом ТО-2 (250–500 ч). Изношенный шарнир меняют при появлении видимого люфта при вывешенном переднем мосту.

Поворотные кулаки передней оси работают на шкворнях с коническими подшипниками. Шкворни и их подшипники — основные расходники передней ходовой МТЗ-892. Износ шкворней проявляется: люфт руля (стало больше оборотов до поворота колёс), бой на рулевое при движении по неровностям (колёса «рулят» сами), неравномерный износ шин (ёлочкой, со скошенным краем).

Диагностика люфтов передней оси

Вывешивают переднее колесо домкратом. Покачивают колесо в вертикальной плоскости (вверх-вниз): ощутимый люфт — изношены конические подшипники ступицы или шкворень. Покачивают в горизонтальной плоскости (вправо-влево): ощутимый люфт — изношены шаровые наконечники рулевых тяг или шкворень.

Разграничение шкворня и шарового наконечника: попросить помощника пошевелить рулевое колесо туда-сюда — если люфт «в горизонтальной плоскости» при покачивании колеса уходит, то это наконечники тяг. Если люфт остаётся и при неподвижном руле — шкворень. Оба люфта часто присутствуют одновременно.

Смазка ходовой части: точки и интервалы

Все смазочные точки передней ходовой МТЗ-892 обслуживают через пресс-маслёнки. Смазку Литол-24 или ШРУС-4 закачивают шприцем до выхода свежей смазки из зазоров. Точки и интервалы:

Признаки деформации рамы и что делать

Трещины в сварных швах полурамы МТЗ-892 могут возникать при: ударах о препятствия, перегрузке навесного устройства без противовесов на переднем мосту, длительной работе на ударных нагрузках (дискование камней, работа на перекате). Зоны риска: кронштейны крепления кабины, кронштейны двигателя, сварные швы соединения балки с корпусом КПП. При каждом ТО-3 (1000 ч) осматривают сварные швы рамы с фонариком.

Трещина в раме — не приговор, но ремонт должен выполняться сварщиком с последующей зачисткой и противокоррозионной обработкой. Работать с незаваренной трещиной нельзя — трещина распространяется при каждом рабочем цикле.

Частые вопросы

• Почему стучит передняя ось МТЗ-892 при движении по неровностям?

Чаще всего — люфт шарнира маятникового подвеса (изношен шкворень или подшипник подвеса). Также: изношены шкворни поворотных кулаков. Проверить смазку и люфты при вывешенном мосту.

• В чём отличие рамы МТЗ-892 от МТЗ-1523?

МТЗ-892 — полурамная конструкция: задний мост несущий. МТЗ-1523 — полноценная лонжеронная рама. У МТЗ-892 задний мост несёт нагрузки не только трансмиссии, но и всей конструкции — отсюда повышенные требования к состоянию корпуса заднего моста.

• Как часто смазывать шкворни МТЗ-892?

Каждые 250–500 ч через пресс-маслёнки. При тяжёлых полевых условиях — чаще. Признак недостаточной смазки — стук при езде по неровностям. Замена изношенных шкворней — несколько часов работы.
