Рулевое МТЗ-892 (ГУР): почему тяжёлый руль и куда уходит масло

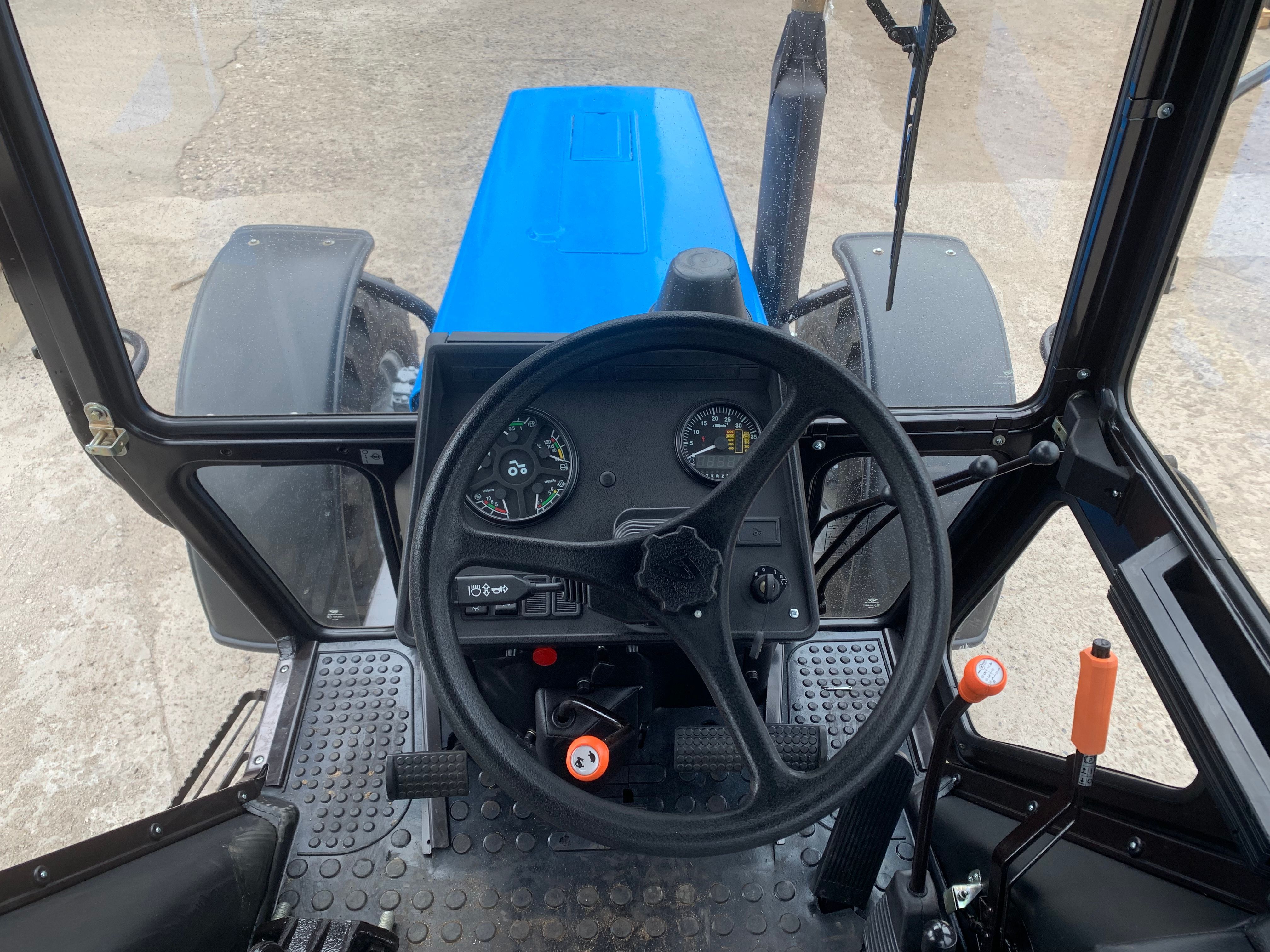

Рулевое управление БЕЛАРУС-892 — гидростатическое: насос-дозатор (орбитрол) управляет потоком масла от гидронасоса НШ-32А в гидравлические цилиндры поворота. Рулевое колесо через насос-дозатор пропорционально управляет углом поворота передних колёс, не имея механической связи с ними. Без работающего двигателя (нет давления масла) руль практически не поворачивается. В нормальном состоянии рулевое колесо лёгкое, чёткое, с минимальным люфтом. Тяжёлый руль, увеличенный люфт или непредсказуемое поведение при повороте — сигналы неисправности, требующие диагностики.

Принцип работы гидростатического рулевого управления

Насос-дозатор (орбитрол) — устройство, преобразующее вращение рулевого колеса в дозированный поток масла к гидроцилиндрам поворота. При повороте рулевого колеса вправо — масло идёт в правую полость цилиндра, колёса поворачивают вправо. Пропорционально: чем больше оборотов сделало рулевое колесо, тем дальше повернулись колёса.

Насос НШ-32А создаёт давление. Орбитрол распределяет это давление в зависимости от положения рулевого колеса. При аварийном отказе насоса (оборвался ремень, заклинил насос) орбитрол переходит в ручной режим: рулевое колесо непосредственно качает масло из одной полости цилиндра в другую. Усилие резко возрастает, но управление сохраняется. При потере давления масла полностью (разрыв шланга) руль становится очень тяжёлым — движение немедленно прекратить.

Почему тяжёлый руль на МТЗ-892

Тяжёлый руль при работающем двигателе — снижение давления в системе рулевого управления. Диагностируют поочерёдно: 1) Уровень масла в системе (щуп КПП/гидросистемы). 2) Ремень привода насоса НШ-32А — натяжение, целость. 3) Насос НШ-32А — производительность (проверка манометром). 4) Орбитрол — внутренние утечки.

Тяжёлый руль только в одну сторону (например, только вправо, влево — нормально) — неисправность одной из полостей гидроцилиндра поворота или распределительный золотник орбитрола работает только в одну сторону. Тяжёлый руль только при горячем масле — посадка в зазорах орбитрола, масло разжижается и внутренние утечки растут при нагреве.

Люфт рулевого колеса: норма и регулировка

Суммарный люфт рулевого колеса в нормальном состоянии — не более 25–30 градусов. Измеряют при прямом положении колёс и работающем двигателе: слегка покачивают рулевое колесо из стороны в сторону без перемещения передних колёс — это люфт. Увеличенный люфт снижает точность управления, особенно при транспортном движении.

Источники люфта: шарниры рулевых тяг (шаровые наконечники — наиболее вероятно), шкворни поворотных кулаков, зазоры в самом орбитроле. Шаровые наконечники диагностируют покачиванием при вывешенном колесе: видимый люфт в шарнире — замена наконечника. Шаровые наконечники рулевых тяг — расходные детали, меняют по паре (одновременно левый и правый).

Схождение передних колёс

Схождение — разница в расстоянии между передними краями и задними краями передних колёс (измеряют по бортам шин на одинаковой высоте). Норма для МТЗ-892: передние края немного ближе, чем задние (положительное схождение) — обычно 1–8 мм (уточнять по РЭ). Неправильное схождение проявляется пилообразным износом шины (ёлочкой): края протектора стёсаны под углом — сходятся ли они внутрь или наружу — видно по направлению «ёлочки».

Регулировку схождения выполняют длиной рулевых тяг: скручивают/выкручивают тягу в шарнирах. После регулировки проверяют геометрию — расстояния между передними и задними краями колёс должны соответствовать норме.

Течи масла в рулевом управлении

Масло рулевого управления общее с гидросистемой. Течи: уплотнения гидроцилиндра поворота (шток), шланги высокого давления от насоса к орбитролу и от орбитрола к цилиндру, сальник самого орбитрола. При течи масла снижается уровень в общей ванне — это влияет на всю гидросистему и рулевое одновременно. Ежедневно проверяют уровень масла.

Частые вопросы

• Почему руль МТЗ-892 тяжёлый при работающем двигателе?

Снижение давления в системе: оборвался или проскальзывает ремень насоса НШ-32А, низкий уровень масла, изношен насос. Проверяют сначала ремень и уровень масла — это занимает 2 минуты.

• Каков допустимый люфт руля МТЗ-892?

Не более 25–30 градусов поворота рулевого колеса без перемещения передних колёс. При большем люфте — диагностика шаровых наконечников тяг и шкворней.

• Можно ли управлять МТЗ-892 при заглушённом двигателе?

Можно при большом усилии — орбитрол переходит в ручной режим. Это экстренный вариант, не для постоянного применения. При полном разрыве шлангов высокого давления управляемость теряется — нужно немедленно остановить трактор.
