Сцепление МТЗ-1221: устройство, регулировка и ремонт

В этой статье разберём, как устроено двухдисковое сцепление МТЗ-1221, чем оно отличается от однодискового на МТЗ-80, как отрегулировать свободный ход педали и что делать при пробуксовке или хрусте при включении передач. Ниже — пошаговая последовательность замены дисков с моментами затяжки и типичными ошибками. Сцепление МТЗ-1221 стоит между двигателем Д-260.2 и КПП и напрямую определяет, насколько плавно трактор трогается и как долго прослужит коробка. При пробуксовке под нагрузкой ждать нельзя: неправильная центровка диска при сборке оборачивается заменой КПП.

Устройство и принцип работы

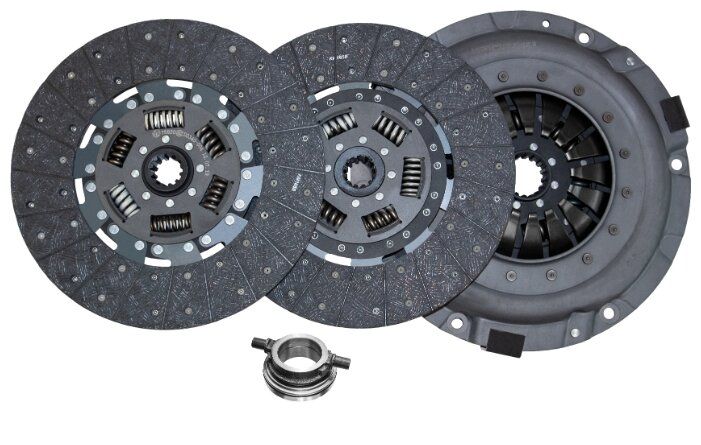

На МТЗ-1221 стоит двухдисковая сухая постоянно-замкнутая муфта сцепления — это главное отличие от однодискового сцепления МТЗ-80. Два ведомых диска увеличивают суммарную площадь трения: трактор передаёт больший крутящий момент двигателя Д-260.2 (130 л.с.) без перегрева и пробуксовки при тяжёлой работе. Конструкция собрана в жёстком корпусе, что снижает деформацию под нагрузкой.

В состав сцепления входят:

• маховик с зубчатым венцом — ведущее звено, вращается вместе с коленвалом двигателя;
• средний ведущий диск и нажимной диск — зажимают ведомые диски между собой и маховиком; на внешней стороне среднего диска три шипа, удерживающих его от проворота;
• два ведомых диска с фрикционными накладками — передают крутящий момент на первичный вал КПП;
• девять нажимных пружин — обеспечивают усилие прижатия пакета дисков;
• рычажный механизм авторегулировки — удерживает средний ведущий диск в правильном положении при выключенном сцеплении;
• демпферы колебаний — гасят крутильные удары при трогании и под нагрузкой;
• сервоустройство (пружинный механизм) — снижает усилие на педали при выключении.

При отпущенной педали пружины сжимают пакет дисков и крутящий момент передаётся на КПП. При нажатии педали выжимной подшипник смещает отжимные рычаги, пружины отпускают нажимной диск — сцепление выключается.

Привод выключения

У МТЗ-1221 привод сцепления гидростатический, а не тросовый. Усилие с подвесной педали передаётся на шток главного цилиндра, оттуда тормозная жидкость по маслопроводу и шлангам толкает поршень рабочего цилиндра, а тот через гидроусилитель двигает тягу и рычаг вала вилок выключения. Вилка нажимает на выжимной подшипник, он через отводку — на отжимные рычаги, и сцепление размыкается. Гидроусилитель нужен, чтобы снизить усилие на педали; для работы он использует сливной поток масла (на версиях с ГОРУ — от насос-дозатора), а при заглушённом двигателе привод действует как обычный механический. На реверсивных модификациях (например, 1221В.2) добавлен отдельный рабочий цилиндр под заднюю педаль реверсивного поста — принцип выключения тот же. Оттяжная пружина возвращает педаль в исходное положение.

Чем отличается от сцепления МТЗ-80

Если вы работали с сцеплением МТЗ-80, важно учитывать три принципиальных отличия:

• Два ведомых диска вместо одного — при сборке обязательна точная центровка дисков, иначе КПП не встанет или начнёт вибрировать при запуске.
• Разъединение трактора — без разделения двигателя и КПП до сцепления не добраться. Двигатель весит около 300 кг, КПП — около 200 кг: нужна таль или домкрат грузоподъёмностью не менее 300 кг.
• Свободный ход педали: норма для МТЗ-1221 — 20–30 мм, тогда как у МТЗ-80 — 40–45 мм.

Регулировка свободного хода педали

Свободный ход проверяют при каждом ТО-2 (каждые 240 моточасов) и после любого вмешательства в привод сцепления. Норма — 20–30 мм. Если ход меньше нормы, выжимной подшипник постоянно давит на рычаги — сцепление не включается полностью, диски быстро изнашиваются. Если больше — сцепление «ведёт», передачи включаются с хрустом.

1. Установите трактор на ровной площадке, включите стояночный тормоз, заглушите двигатель.
2. Плавно надавите на педаль пальцем: найдите момент, когда лёгкое усилие заканчивается и начинается сопротивление пружин. Расстояние от начального положения педали до этой точки — и есть свободный ход.
3. Измерьте его линейкой. Норма: 20–30 мм.
4. Если нужна регулировка — ослабьте контргайку регулировочной гайки на тросе привода (или на штоке толкателя главного цилиндра — для гидростатического привода) и подверните гайку до получения нужного хода.
5. Затяните контргайку и перепроверьте ход.

Если свободный ход вышел за норму сразу после правильной регулировки — проверьте выжимной подшипник и вилку: они могут быть изношены.

Признаки неисправности

Сцепление МТЗ-1221 чаще всего выдаёт один из четырёх симптомов:

• Пробуксовка под нагрузкой — обороты двигателя растут, скорость не увеличивается. Причины: износ фрикционных накладок, замасливание дисков или нарушение регулировки.
• Затруднённое включение передач (передача не входит или входит с хрустом) — сцепление не выключается полностью. Причины: мал свободный ход педали, деформация или задиры на ведомом диске.
• Рывки и вибрации при трогании — неравномерный прижим. Причины: масло на поверхности дисков, коробление ведомого диска, неисправность демпферов.
• Посторонние шумы при нажатии педали (скрежет, свист) — разрушение выжимного подшипника.

Износ — главная причина неисправностей. Ресурс ведомых дисков значительно сокращается при резких троганиях, переключении передач под полной нагрузкой и работе «на сцеплении» на подъёмах.

Ремонт: замена дисков сцепления

Замена дисков — операция сложности 5/5, занимает 6–10 часов в зависимости от состояния трактора, опыта механика и наличия оборудования. Работать в одиночку нельзя: нужен помощник и грузоподъёмное оборудование.

Подготовка

1. Установите трактор на ровную площадку, включите стояночный тормоз, подложите упоры под колёса со всех сторон.
2. Отключите аккумулятор — снимите сначала минусовую клемму.
3. Маркером отметьте положение карданных валов на фланцах: при сборке их нельзя переставить, иначе возникнет дисбаланс и вибрации.
4. Демонтируйте карданный вал от КПП к заднему мосту — открутите 4 болта на фланце. На полноприводных моделях снимите также передний кардан.

Разъединение трактора

1. Подоприте подставками переднюю часть трактора с двигателем и заднюю часть с КПП.
2. Выкрутите 8–10 болтов корпуса сцепления, соединяющих блок двигателя с картером КПП.
3. Аккуратно отодвиньте заднюю часть строго назад, сохраняя соосность валов. Не допускайте перекоса: первичный вал КПП должен выходить из шлицев ведомого диска по оси.

Снятие и дефектовка

1. Выкрутите 6–8 болтов крепления корзины к маховику, придерживая корзину рукой.
2. Снимите нажимной диск с корзиной, оба ведомых диска и средний ведущий диск.
3. Измерьте толщину фрикционных накладок: если меньше 2 мм — замена обязательна.
4. Осмотрите поверхность маховика и нажимного диска на задиры, трещины и неровности.
5. Проверьте выжимной подшипник и вилку сцепления: люфт, следы износа, посторонние шумы при вращении подшипника.

Сборка

1. Нанесите тонкий слой Литол-24 на шлицы первичного вала и на точки контакта вилки с выжимным подшипником.
2. Установите первый ведомый диск, средний ведущий диск, второй ведомый диск, затем нажимной диск с корзиной.
3. Обязательно отцентрируйте ведомые диски с помощью специального центрирующего вала или старого первичного вала КПП. Без центровки первичный вал при надвигании задней части не войдёт в шлицы, а если и войдёт — при запуске возникнут вибрации и поломка КПП.
4. Наживите болты корзины и затяните их крест-накрест с моментом 50–60 Н·м.
5. Надвиньте заднюю часть трактора, сохраняя соосность. Затяните болты фланца с моментом 80–100 Н·м.
6. Установите карданы строго по маркерным меткам.
7. Отрегулируйте свободный ход педали сцепления: 20–30 мм.

Проверка

Запустите двигатель и проверьте работу сцепления на всех передачах, включая задний ход: плавность трогания, отсутствие пробуксовки под нагрузкой, лёгкий ход педали и её чёткий возврат оттяжной пружиной.

Запчасти и артикулы

Ведомый диск 1221-1601130 — базовый артикул; аналоги доступны на рынке. При покупке уточняйте применяемость у продавца.

Частые вопросы

• Какое сцепление стоит на МТЗ-1221?

Двухдисковая сухая постоянно-замкнутая муфта, собранная в жёстком корпусе. В отличие от однодискового сцепления МТЗ-80, здесь два ведомых диска — это позволяет передавать больший крутящий момент двигателя Д-260.2 без пробуксовки.

• Каков свободный ход педали сцепления МТЗ-1221?

Норма — 20–30 мм. Проверяют при каждом ТО-2 (240 моточасов) и после любого вмешательства в привод. Регулируют гайкой на тросе привода или на штоке главного цилиндра — в зависимости от модификации.

• Почему сцепление пробуксовывает?

Основные причины: износ фрикционных накладок ведомых дисков (норма толщины ≥2 мм), масло или грязь на поверхности дисков, нарушение регулировки свободного хода педали в меньшую сторону.

• Можно ли поменять диски без разъединения трактора?

Нет. Для доступа к сцеплению МТЗ-1221 трактор обязательно разъединяют между двигателем и КПП. Операция требует подъёмного оборудования грузоподъёмностью не менее 300 кг.

• Какой момент затяжки болтов корзины сцепления МТЗ-1221?

Болты корзины затягивают крест-накрест с моментом 50–60 Н·м. Болты фланца при соединении КПП с двигателем — 80–100 Н·м.

• Какой артикул ведомого диска сцепления МТЗ-1221?

Заводской номер ведомого диска — 1221-1601130. При покупке аналога уточняйте применяемость у продавца.
