Сцепление МТЗ-1523: почему буксует и как прокачать гидропривод DOT-4

Сцепление БЕЛАРУС-1523 — принципиально иное, чем на МТЗ-80/82. Вместо одного ведомого диска — два, вместо механической тяги к педали — гидростатический привод с усилителем. Два диска нужны по одной причине: двигатель Д-260.1 развивает момент 622–659 Н·м, и один диск стандартного диаметра не удержит такой нагрузки без пробуксовки. Гидростатический привод снимает нагрузку с педали — усилие нажатия в 3–4 раза меньше, чем при механическом приводе на МТЗ-80. В этой статье разберём, как устроена муфта, из чего состоит привод управления, как прокачать систему и что означают признаки нарастающего износа.

Устройство муфты сцепления

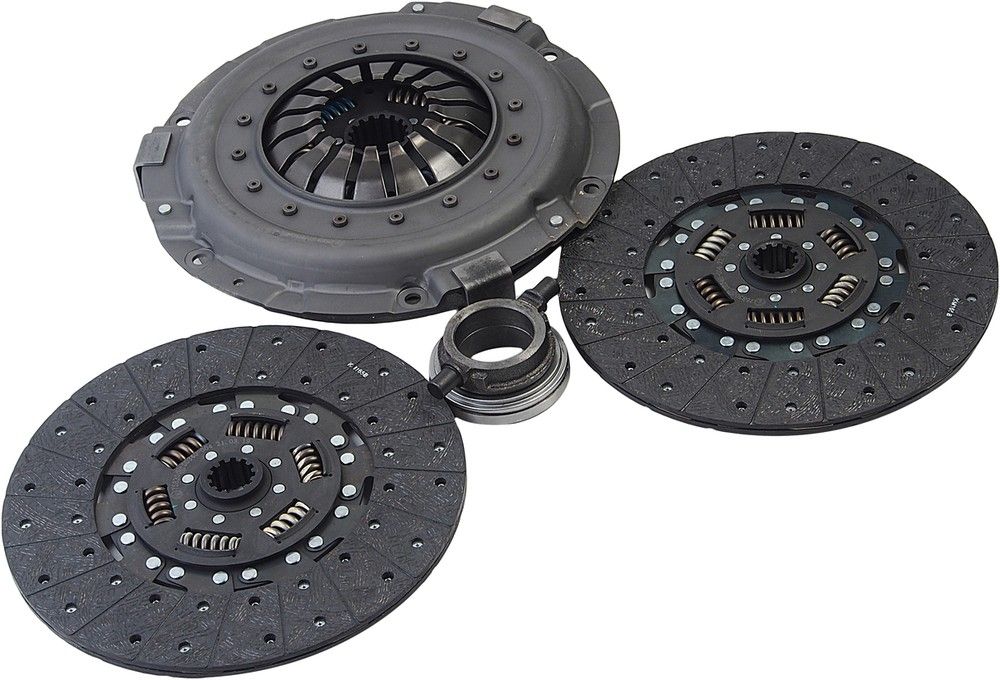

Конструкция — постоянно-замкнутая: в рабочем состоянии диски прижаты друг к другу пружинами и к маховику двигателя. Педаль сцепления через гидропривод перемещает выжимной подшипник, который, нажимая на рычаги, преодолевает усилие пружин и разжимает диски. Двухдисковая схема: два ведомых диска с фрикционными накладками и промежуточный диск (промежуточная нажимная плита) зажаты между маховиком и нажимным диском. При правильно работающем сцеплении суммарный тепловой отвод делится между двумя дисками — поверхности нагреваются вдвое меньше, чем на одном диске.

Важно понимать: сухое сцепление чувствительно к попаданию масла на диски. Масло с картера двигателя или трансмиссии, проникшее через изношенные сальники коленвала или входного вала КПП, намасливает диски и вызывает пробуксовку. В этом случае замена дисков без устранения течи сальника даёт временный результат — диски снова намасливаются за несколько часов работы.

Гидростатический привод: устройство и жидкость

Привод педали сцепления — гидравлический с усилителем (R35759). Нажатие педали создаёт давление в главном цилиндре, которое через гидролинию передаётся на рабочий цилиндр, связанный с вилкой выключения. Гидроусилитель снижает требуемое усилие на педали до 50–80 Н (против 150–200 Н при механическом приводе).

Рабочая жидкость — тормозная жидкость DOT-4. DOT-3 применять не рекомендуется: точка кипения ниже, при высоких нагрузках может образовываться паровая пробка (педаль «проваливается»). Бачок главного цилиндра расположен в кабине у педального блока. Уровень жидкости — между метками MIN и MAX на прозрачном бачке.

Прокачка гидропривода сцепления

Прокачка привода сцепления — стандартная процедура, аналогичная прокачке тормозов у автомобиля (R36380):

1. Долить жидкость DOT-4 до максимальной отметки в бачке
2. Надеть шланг на штуцер прокачки на рабочем цилиндре; второй конец — в ёмкость с небольшим количеством жидкости
3. Помощник плавно нажимает педаль до упора 3–4 раза подряд; на последнем нажатии педаль держат нажатой
4. Открыть штуцер прокачки на 0,5–1 оборот — жидкость с воздухом выходит в шланг; закрыть штуцер до того, как педаль дойдёт до упора
5. Повторять до тех пор, пока из штуцера не перестанут выходить пузыри
6. Доливать жидкость в бачок по мере необходимости — нельзя допускать осушения бачка (воздух попадёт в главный цилиндр)

Обслуживание сцепления

Ежесменно и при ТО (R36380–R36382):

• Проверить уровень жидкости DOT-4 в бачке главного цилиндра — добавлять при падении ниже MIN
• Осмотреть главный и рабочий цилиндры на предмет подтёков — течь не допускается
• Смазать шарниры педального блока (педали сцепления и тормозов) — консистентная смазка Литол-24
• Проверить ход педали: при заметном увеличении свободного хода (более 30–40 мм до начала усилия) — воздух в системе или неисправность ГЦ

При реверсивном посту управления (опция): снятие ноги с педали сцепления реверсивного поста включает сцепление (R36334). В плохих сцепных условиях при буксовании задних колёс — для плавного включения ПВМ нужно остановить трактор и выжать сцепление (R36045).

Признаки неисправностей сцепления

Частые вопросы

• Какой тип сцепления на МТЗ-1523?

Сухое двухдисковое сцепление постоянно-замкнутого типа с гидростатическим приводом управления (гидроусилитель). Два диска нужны для надёжной передачи крутящего момента двигателя Д-260.1 (622–659 Н·м) без пробуксовки. По сравнению с МТЗ-80 (однодисковое механическое) — усилие на педали заметно ниже.

• Чем прокачать сцепление на МТЗ-1523?

Тормозная жидкость DOT-4 (не DOT-3 — у неё ниже точка кипения). Бачок главного цилиндра расположен в кабине у педального блока. Прокачку выполняют через штуцер на рабочем цилиндре вдвоём — аналогично прокачке тормозов. После прокачки педаль должна быть упругой, без провалов.

• Почему пробуксовывает сцепление МТЗ-1523?

Две основные причины: износ фрикционных накладок до предельного состояния или замасливание дисков из-за течи сальника коленвала / входного вала КПП. Важно: при замасливании простая замена дисков не решит проблему — через несколько часов работы новые диски тоже намаслятся. Сначала устраняют источник масла, затем заменяют диски.

• Как понять, что воздух попал в привод сцепления?

Педаль становится «мягкой», упругость пропадает, ход педали увеличивается, сцепление полностью не выключается — передачи включаются с хрустом. Нужно прокачать систему: долить DOT-4 в бачок и прокачать по стандартной процедуре через штуцер рабочего цилиндра. Если воздух появляется регулярно — ищите микротечь в цилиндрах или шланге.
