Щиток приборов МТЗ-80/82: указатели и диагностика

Приборная панель — это «лицо» трактора: по ней оператор видит, что с двигателем, зарядкой и системами. На МТЗ-80/82 щиток простой и логичный: тахоспидометр со счётчиком моточасов, амперметр и несколько стрелочных указателей с датчиками. Все указатели устроены одинаково — прибор на панели и датчик на узле, соединённые цепью, — поэтому и диагностируются по общему принципу. В этой статье разберём, что стоит на щитке, как читать показания, что означает «врущая» или замершая стрелка и как за пару минут контрольной лампой определить, кто виноват — прибор, датчик или проводка.

Что на приборной панели МТЗ-80/82

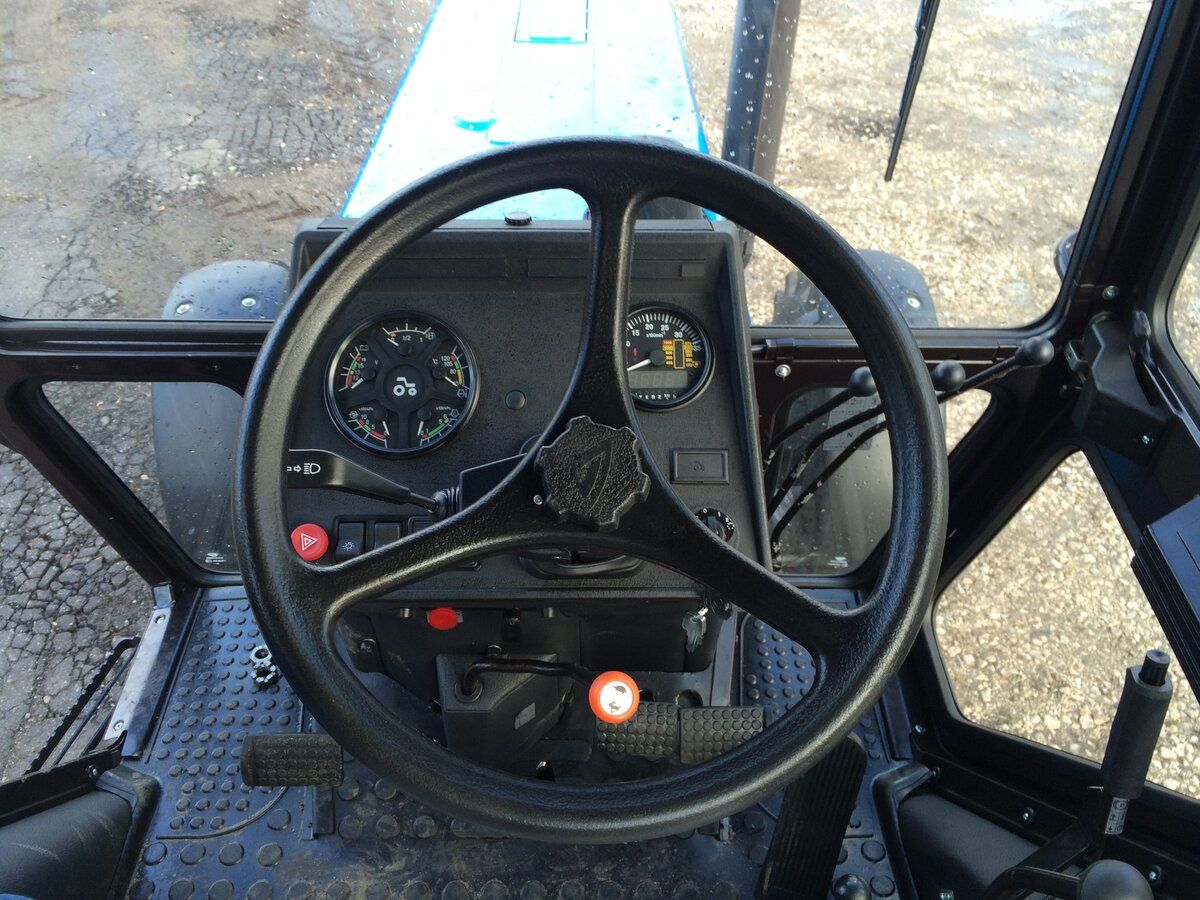

Комбинация приборов, блок контрольных ламп и тахоспидометр расположены на панели в кабине. Основные приборы:

• Тахоспидометр со счётчиком моточасов — обороты двигателя, скорость и наработка.
• Амперметр — контроль зарядки аккумулятора.
• Указатель давления масла — давление в системе смазки двигателя.
• Указатель температуры охлаждающей жидкости — нагрев двигателя.
• Указатель уровня топлива.
• Указатель давления воздуха в пневмосистеме — тормоза прицепа.
• Указатель напряжения и блок контрольных ламп.

Указатели температуры, топлива, напряжения, давления масла и давления воздуха — электрические, то есть работают в паре с датчиком на соответствующем узле.

Тахоспидометр и счётчик моточасов

Тахоспидометр объединяет несколько функций: показывает обороты двигателя, скорость движения и считает моточасы. Счётчик моточасов — ключевая вещь для обслуживания: именно по наработке в моточасах назначают ТО (замену масла, фильтров, регулировки). Привод у тахоспидометра механический, от трансмиссии, поэтому при «замершей» скорости или несчётных моточасах в первую очередь смотрят гибкий вал привода, а не электрику.

Указатели с датчиками: как устроена цепь

Электрический указатель — это пара «прибор + датчик», соединённая проводом. У прибора на панели две основные клеммы: «Б» — питание (на неё приходит напряжение бортовой сети) и «Д» — провод к датчику на узле. Датчик меняет сопротивление в зависимости от измеряемой величины (температуры, уровня, давления), а прибор по этому сопротивлению отклоняет стрелку. Понимание этой простой цепи и даёт всю диагностику: неисправность всегда сидит либо в приборе, либо в датчике, либо в проводке между ними (включая «массу» и питание).

Амперметр и контроль зарядки

Амперметр показывает, заряжается аккумулятор или разряжается. Важный ориентир: показание 0 А означает, что аккумулятор полностью заряжен — генератор уже не отдаёт в него ток. Если амперметр устойчиво показывает разряд при работающем двигателе, причину ищут в генераторе, ремне или проводке зарядной цепи. По амперметру вообще удобно оценивать состояние генератора прямо с панели.

Диагностика: стрелка врёт или не двигается

Стрелочные указатели диагностируются по характерному положению стрелки и простой проверке контрольной лампой:

Порядок проверки простой:

1. Проверьте питание. Контрольной лампой убедитесь, что на клемме «Б» прибора есть напряжение. Нет напряжения — ищите обрыв в питании или «массе».
2. Проверьте сам прибор. Отсоедините провод от клеммы «Д»: если стрелка не реагирует — прибор неисправен. Замыкание «Д» на массу: если стрелка по-прежнему стоит на месте, прибор под замену.
3. Если прибор исправен — причина в датчике или проводке к нему: проверяют датчик и цепь «Д»-датчик, зачищают окисленные соединения.

Несовместимость прибора и датчика

Частая, но неочевидная причина «вранья» указателей — несовместимая комплектация: указатель одной модели поставили с датчиком другой. Внешне всё подключено, но стрелка показывает выше или ниже действительного, потому что характеристики прибора и датчика не совпадают. Поэтому при замене указателя или датчика их подбирают в паре, под свою модель, а не «что подошло по разъёму».

Частые вопросы

• Какие приборы на щитке МТЗ-80?

Тахоспидометр со счётчиком моточасов, амперметр, указатели давления масла, температуры охлаждающей жидкости, уровня топлива, давления воздуха в пневмосистеме и напряжения, а также блок контрольных ламп.

• Почему не работает указатель температуры на МТЗ?

Стрелка в крайнем положении означает обрыв, замыкание, отсутствие питания или «массы», либо неисправность прибора или датчика. Сначала проверяют напряжение на клемме «Б», затем сам прибор отсоединением провода от клеммы «Д».

• Что показывает амперметр на МТЗ?

Заряжается аккумулятор или разряжается. Показание 0 А означает полную зарядку аккумулятора; устойчивый разряд при работающем двигателе указывает на проблему в генераторе или зарядной цепи.

• Как проверить указатель на МТЗ контрольной лампой?

Лампой проверяют наличие напряжения на клемме «Б» прибора. Затем отсоединяют провод от клеммы «Д»: если стрелка не реагирует, прибор неисправен и подлежит замене.

• Почему указатель показывает неправильно?

Чаще всего из-за окисленных и ослабленных соединений (растёт сопротивление цепи) или из-за несовместимой пары прибор-датчик от разных моделей. Указатель и датчик подбирают в паре под свою модель.

• Где находится счётчик моточасов на МТЗ?

Он встроен в тахоспидометр на приборной панели. По его показаниям назначают техобслуживание — замену масла, фильтров и регулировки по наработке.
