Сиденье МТЗ-1221: как отрегулировать по росту и массе, Grammer и реверсная версия

Сиденье МТЗ-1221: как отрегулировать по росту и массе, Grammer и реверсная версия

Разберём сиденье оператора МТЗ-1221: устройство подрессорной подвески, чем отличается базовое сиденье БЕЛАРУС от опционального Grammer, как правильно выставить регулировки по массе, продольному ходу и наклону спинки. Объясним, почему ВОМ автоматически отключается через 6 секунд после того, как оператор встал с сиденья, и рассмотрим реверсную версию 1221В.2, где сиденье разворачивается на 180°. В конце — нормы шума в кабине МТЗ-1221 и как они защищены конструкцией.

orig (1).jpg

РазделСиденье оператора и микроклимат кабины
ПрименимостьМТЗ-1221 / Беларус-1221 и все модификации
Базовое сиденьеБЕЛАРУС 80-6800010 / 80В-6800000
Опциональное сиденьеGrammer MSG85/721 (по заказу)

Устройство подрессорного сиденья

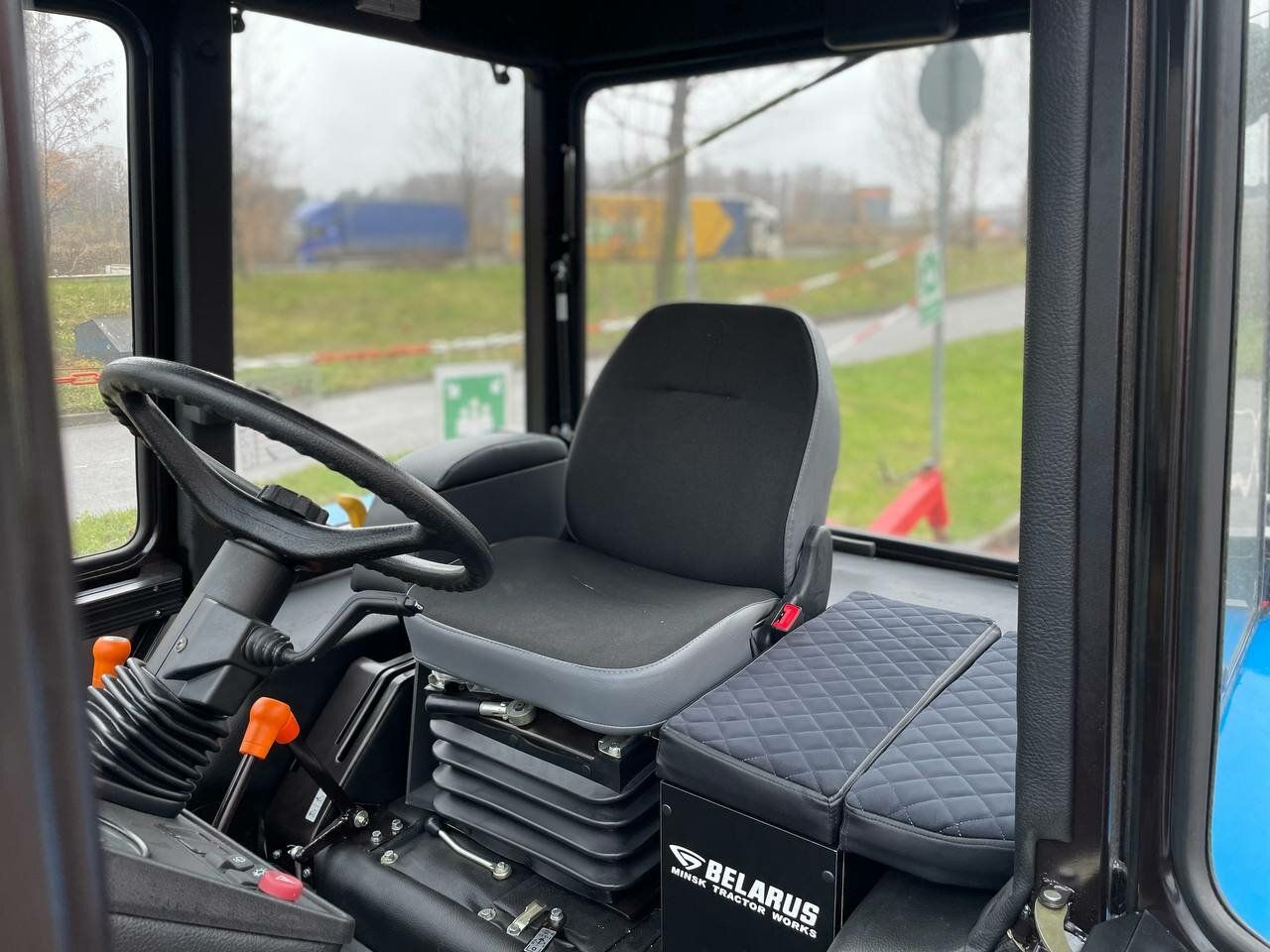

Сиденье оператора МТЗ-1221 — подрессорное, регулируемое по массе и росту оператора. Подвеска состоит из двух спиральных пружин кручения и газонаполненного амортизатора двустороннего действия (R18326, R22027). Направляющий механизм типа «ножницы» обеспечивает строго вертикальное перемещение — без качания вперёд-назад (R18327).

Динамический ход подвески — 100 мм (R18328). Сиденье правильно отрегулировано по массе, если под весом сидящего оператора выбирается половина хода — то есть около 50 мм (R16702). Все регулировки выполнять, находясь на сиденье (R18330).

Два типа сиденья на МТЗ-1221

ПараметрБЕЛАРУС

80-6800010 / 80В-6800000		Grammer MSG85/721

(по заказу)
Масса оператора50–120 кг50–130 кг
Индикация массынетесть, через 10 кг
Продольная регулировка±80 мм от среднего±75 мм от среднего
Регулировка по высоте±30 мм, 3 фиксации±30 мм, 3 фиксации
Наклон спинки (80-6800010)−15° до +20° (маховик)−10° до +35° (рычаг)
Наклон спинки (80В-6800000)+5° до +25° (рычаг)

Сиденье Grammer устанавливается по заказу на 1221.4 (R18349) и 1221.6 (R22032). Главное отличие — более широкий диапазон наклона спинки и индикатор массы.

Как отрегулировать сиденье БЕЛАРУС: пошагово

Регулировка по массе

Выполняется рукояткой на сиденье. Для увеличения жёсткости (на большую массу) — перевести собачку рукоятки в положение А и возвратно-поступательным движением затянуть пружины (R18333). Для уменьшения — перевести собачку в положение Б и отпустить пружины (R18334). На Grammer — вращать рукоятку: по ч.с. — больше, против — меньше (R18352–R18353).

Продольная регулировка

Поднять рукоятку вверх на себя, сдвинуть посадочное место на нужное расстояние и отпустить рукоятку — посадочное место фиксируется автоматически (R18336–R18337). Диапазон: ±80 мм от среднего для БЕЛАРУС, ±75 мм для Grammer.

Регулировка по высоте

Три фиксированных положения: нижнее, среднее, верхнее. Переход снизу вверх — плавно приподнять посадочное место до срабатывания храпового механизма (R18346). Переход из верхнего в нижнее — резким движением приподнять до упора и опустить вниз (R18347).

Важно: из среднего положения перейти обратно в нижнее невозможно — только из верхнего сразу вниз (R18348).

Наклон спинки

На 80-6800010 — маховик: по ч.с. — наклонить вперёд (угол уменьшается), против ч.с. — откинуть назад (R18339–R18340). На 80В-6800000 и Grammer — рычаг: поднять вверх до упора, наклонить спинку, отпустить — фиксируется (R18342–R18343, R18358–R18359).

Реверсное сиденье: версия МТЗ-1221В.2

На 1221В.2 (версия с реверсивным постом управления) сиденье разворачивается на 180° для работы задним ходом (R23610). Реверсивный пост управления включает отдельную рулевую колонку с насосом-дозатором, дублированные педали сцепления, тормозов и подачи топлива, механизм реверсирования сиденья и кран реверса ГОРУ (R16720, R23697).

Порядок перехода на реверс (R16724, R23706):

  1. Сблокировать педали тормозов прямого хода.
  2. Переставить рулевое колесо на дополнительную рулевую колонку.
  3. Развернуть сиденье и затянуть зажимы моментом 44–56 Н·м (R16708, R23611).
  4. Перевести кран переключения ГОРУ в положение «реверс».

Датчик сиденья: автоматика безопасности

В сиденье встроен датчик присутствия оператора. Его показания используются в нескольких системах безопасности:

СистемаЧто происходит при отсутствии оператораЗадержка
Задний ВОМПривод автоматически отключается (на остановленном тракторе)6 с
Передний ВОМ (ПВОМ)Привод автоматически отключается (на остановленном тракторе)6 с
Стояночный тормозСигнализатор начинает мигать (тормоз не включён)10 с

Запуск двигателя и проверка приборов выполняются только находясь на сиденье (R16969, R18625, R22088).

Кабина МТЗ-1221: защита, шум и микроклимат

Кабина МТЗ-1221 — одноместная, с защитным жёстким каркасом ROPS (защита при опрокидывании) и термошумовиброизоляцией (R21725, R23145). Запрещается использовать трактор на работах, где возможно опрокидывание (R18578). Пассажир допускается только при транспортных работах и наличии дополнительного сиденья (R20630).

Нормы шума

Место замераПредельный уровеньНорма
Рабочее место оператора (в кабине)≤86 дБ(А)Директива 2009/76/ЕС
Внешний шум трактора≤89 дБ(А)Директива 2009/63/ЕС

Оснащение кабины

Все версии МТЗ-1221 (R23147):

  • Зеркала заднего вида
  • Противосолнечный козырёк
  • Стеклоочистители переднего и заднего стёкол
  • Стеклоомыватель
  • Плафон освещения кабины
  • Место для установки радиоприёмника

На 1221.6 дополнительно: зеркала заднего вида с электроприводом и обогревом (R21727). Регулировка положения зеркал — джойстиком (положение А — левое, Б — правое зеркало, R21748). Обогрев зеркал — нижняя часть клавиши выключателя (R21746). Предохранитель обогрева зеркал — 15 А (R21965).

Частые вопросы

  • Как правильно настроить сиденье МТЗ-1221 по массе оператора?

Сесть на сиденье и настроить рукояткой так, чтобы под весом тела выбиралась примерно половина динамического хода (50 мм из 100 мм). Если сиденье жёсткое и почти не прогибается — уменьшить жёсткость (собачку в положение Б, отпустить пружины). Если при езде сиденье бьёт в нижний упор — увеличить жёсткость (собачку в А, затянуть пружины).

  • Чем сиденье Grammer отличается от стандартного сиденья БЕЛАРУС на МТЗ-1221?

Grammer рассчитан на операторов до 130 кг (против 120 кг у БЕЛАРУС), имеет индикацию массы (шкалу с отметками через 10 кг) и более широкий диапазон наклона спинки — от −10° до +35° против −15°/+20° у БЕЛАРУС 80-6800010. По продольному ходу Grammer чуть меньше: ±75 мм против ±80 мм. Высота регулируется одинаково у обоих.

  • Почему ВОМ МТЗ-1221 сам выключается?

При работе с ВОМ на остановленном тракторе встроенный датчик сиденья фиксирует отсутствие оператора. Через 6 секунд привод ВОМ автоматически отключается — это защита от травм, если оператор вышел из кабины при работающем оборудовании. Правило действует для заднего и переднего ВОМ.

  • Как отрегулировать высоту сиденья МТЗ-1221?

Три фиксированных положения — нижнее, среднее, верхнее. Переход вверх: плавно приподнять посадочное место до щелчка храповика. Переход из верхнего в нижнее: резко поднять вверх до упора и опустить — сиденье прыгает сразу в нижнее. Перейти из среднего в нижнее напрямую нельзя — только через верхнее.

  • Что такое реверсное сиденье МТЗ-1221В.2?

На версии 1221В.2 с реверсивным постом управления сиденье разворачивается на 180° для работы задним ходом: оператор смотрит назад, управляет задней рулевой колонкой и дублированными педалями. После поворота зажимы затягиваются моментом 44–56 Н·м. Реверсивный пост применяется на машинах для работы с задним навесным оборудованием, где нужен постоянный обзор назад.
