Установка и обкатка турбины на МТЗ-80/82

В этой статье объясним, чем атмосферник отличается от наддувного, какой двигатель какой, как устроен и подбирается турбокомпрессор, как его правильно поставить и обкатать и по каким признакам ловят неисправную турбину.

Вокруг турбины на МТЗ много путаницы: одни ищут «турбо Д-243», другие не понимают, откуда на тракторе вообще берётся наддув. Разберёмся по фактам. На МТЗ-80/82 ставили три двигателя Минского моторного завода — Д-240, Д-243 и Д-245, и только последний из них турбированный. Д-240 и Д-243 — атмосферные, а Д-245 идёт с турбокомпрессором и интеркулером и даёт заметно больше мощности.

Атмосферный двигатель или с наддувом — в чём разница?

В атмосферном дизеле воздух в цилиндры попадает сам, под действием разрежения на такте впуска. В двигателе с турбонаддувом выхлопные газы раскручивают турбину, та через общий вал крутит компрессор, и он нагнетает в цилиндры воздух под давлением. Больше воздуха — можно сжечь больше топлива за цикл, значит выше мощность и крутящий момент с того же рабочего объёма. Платой идёт более горячий воздух, поэтому наддувные моторы ставят с интеркулером — промежуточным охладителем, который снижает температуру воздуха перед впуском и поднимает его плотность. Именно так устроен Д-245: турбокомпрессор плюс интеркулер.

Какой двигатель на МТЗ-80/82: Д-240, Д-243, Д-245?

Все три двигателя — из одного семейства ММЗ: четырёхцилиндровые четырёхтактные дизели жидкостного охлаждения с непосредственным впрыском, рабочий объём 4,75 л (диаметр цилиндра и ход поршня 110/125 мм). Различаются они наддувом и отдачей:

Отсюда главный вывод: «турбо Д-243» — это миф. Если нужен наддув на МТЗ-80/82 — речь о Д-245. А шестицилиндровые турбодизели Д-260 (110 л.с.) — это уже другие, более тяжёлые тракторы (МТЗ-1221 и 1500-я серия), к классическому МТЗ-80/82 они отношения не имеют.

Как устроен турбокомпрессор?

Турбокомпрессор (ТКР) — это два колеса на одном валу в общем корпусе: турбинное колесо со стороны выпуска и компрессорное со стороны впуска. Горячие выхлопные газы раскручивают турбинное колесо, оно через вал вращает компрессорное, и то нагнетает воздух в цилиндры. Вал крутится на подшипниках, которые смазываются и охлаждаются моторным маслом из системы смазки двигателя — поэтому чистота масла и масляных магистралей для турбины критична. На МТЗ распространён турбокомпрессор ТКР6 — его ценят за ремонтопригодность и стойкость к суровым условиям; из импортных аналогов в базе упомянут чешский C14-127-02.

Как подобрать турбокомпрессор на МТЗ?

Неправильно подобранная турбина не встанет или будет работать плохо. Подбирают её по нескольким параметрам:

1. Совместимость с моделью двигателя. ТКР должен быть рассчитан на ваш двигатель и его исполнение — «турбина от МТЗ» вообще не существует, важна конкретная модель.
2. Углы разворота корпусов (α° и β°). Корпуса турбины и компрессора развёрнуты под конкретное место установки; если углы не те, монтаж потребует переделок или переходников.
3. Комплектность. Проверьте наличие прокладок и крепежа — отсутствие элементов в комплекте создаёт проблемы при установке и говорит о сомнительном качестве.
4. Ремонтопригодность. У импортного аналога учитывают не только цену покупки, но и стоимость последующего ремонта — дешёвый неремонтопригодный агрегат выходит дороже.

Правильный подбор окупается: по базе верно подобранный и установленный турбокомпрессор улучшает топливную экономичность на 15–20%.

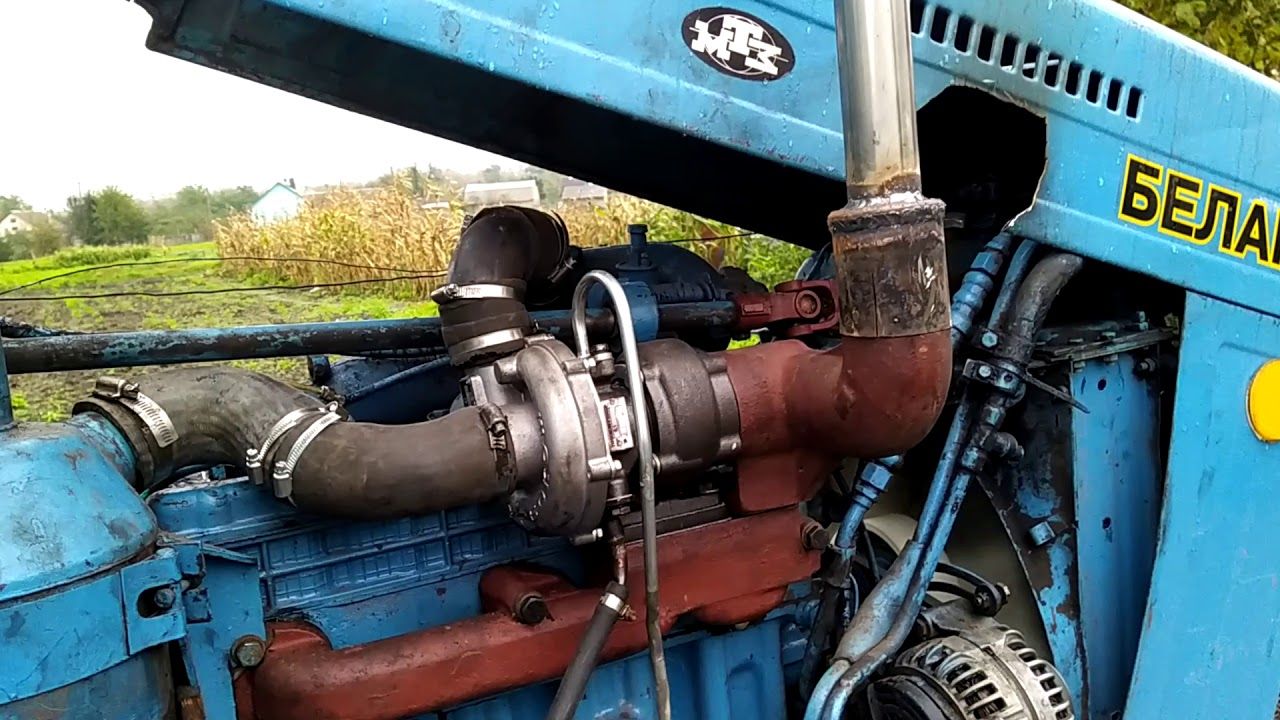

Установка и обкатка турбины

Это самый ответственный момент: по статистике из базы 85% преждевременных выходов турбин из строя связаны с ошибками установки и обкатки, а не с самим агрегатом. Аккуратный монтаж, наоборот, способен продлить срок службы ТКР примерно на 40%. Порядок такой:

1. Промойте масляные магистрали. Перед установкой проверьте и промойте подводящую и отводящую магистрали — абразивные частицы в масле быстро убивают сбалансированный ротор и подшипниковый узел.
2. Залейте масло в турбину. Перед первым пуском влейте в турбокомпрессор около 50 г моторного масла для предварительной смазки — это снижает износ подшипников на старте, пока давление ещё не поднялось.
3. Поставьте ТКР с новыми прокладками. Соберите узел по месту, проследив за углами корпусов и герметичностью соединений.
4. Дайте поработать на холостых. После установки заведите двигатель и дайте ему поработать на холостых оборотах около 15 минут — узел стабилизируется, и вы проверите подачу масла к турбине.
5. Обкатайте без нагрузки. Первое время не нагружайте двигатель сразу — плавная обкатка бережёт новый ротор и подшипники.

Чистое масло, целые магистрали, предварительная смазка и спокойная обкатка — четыре вещи, которые решают судьбу турбины.

Признаки неисправной турбины

Турбокомпрессор редко «умирает» внезапно — обычно есть симптомы:

• Потеря мощности, особенно на подъёме — двигатель не дотягивает под нагрузкой.
• Чёрный дым из выхлопа — нарушено соотношение воздуха и топлива.
• Рост расхода топлива — мотор работает неэффективно.

Важно: ровно те же признаки (дым, потеря тяги) даёт и топливная аппаратура — форсунки, ТНВД, сбитый момент впрыска, подсос воздуха, а также клапанный механизм. Поэтому, прежде чем грешить на турбину, проверяют всю систему подачи воздуха и топлива, иначе можно поменять исправный дорогой агрегат впустую.

Частые вопросы

• Двигатель Д-243 турбированный или нет?

Нет, Д-243 — атмосферный дизель мощностью 80–82 л.с. Его исполнение Д-243-654 прямо описано «без турбокомпрессора». Турбонаддув на МТЗ-80/82 — это двигатель Д-245.

• Чем Д-245 отличается от Д-240 и Д-243?

При том же рабочем объёме 4,75 л Д-245 идёт с турбокомпрессором и интеркулером и развивает 90–136 л.с. против 80–82 л.с. у атмосферных Д-240 и Д-243. Наддув даёт больше мощности и крутящего момента.

• Какая турбина стоит на МТЗ?

На МТЗ распространён турбокомпрессор ТКР6 — ремонтопригодный и стойкий к тяжёлым условиям. Из импортных аналогов встречается чешский C14-127-02; подбирают турбину под конкретную модель двигателя и углы разворота корпусов.

• Почему турбина быстро выходит из строя?

По статистике 85% преждевременных отказов турбин связаны с ошибками установки и обкатки: грязные масляные магистрали, отсутствие предварительной смазки, резкая нагрузка на новый агрегат. Аккуратный монтаж продлевает ресурс примерно на 40%.

• Зачем на Д-245 интеркулер?

Турбонаддув нагревает воздух, а горячий воздух менее плотный. Интеркулер охлаждает наддувочный воздух перед впуском, повышает его плотность и тем самым отдачу и экономичность двигателя.

• Турбина потеряла мощность и дымит — это точно она?

Не обязательно. Потерю тяги и чёрный дым дают и форсунки, ТНВД, сбитый момент впрыска, подсос воздуха и клапаны. Сначала проверяют всю систему подачи воздуха и топлива, а турбину меняют, только убедившись в её неисправности.
