ВОМ МТЗ-1523: что такое плавный пуск и как выбрать хвостовик под свою машину

ВОМ МТЗ-1523: что такое плавный пуск и как выбрать хвостовик под свою машину

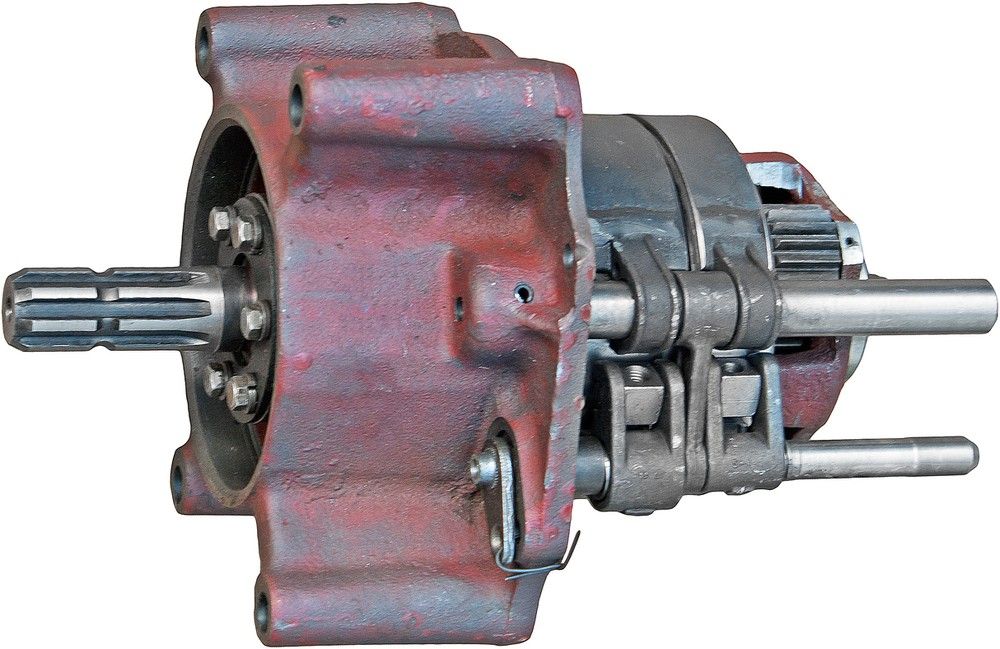

Вал отбора мощности БЕЛАРУС-1523 передаёт мощность двигателя к рабочим органам навесных и прицепных машин — косилок, измельчителей, разбрасывателей, насосов, мешалок. У 1523 задний ВОМ двухскоростной (с базовой КП 16×8) или четырёхскоростной (с КП 24×12), плюс синхронный режим. Функция плавного пуска — не комфортная опция, а необходимость: при прямом ударном включении ВОМ с тяжёлым маховичным орудием (кормоизмельчитель, дробилка) нагрузка на карданный вал и редуктор машины в момент пуска в разы превышает рабочую. Плавный пуск растягивает набор оборотов на несколько секунд и устраняет ударную нагрузку. В этой статье разберём скорости ВОМ, хвостовики, режимы работы и признаки неисправностей.


РазделВал отбора мощности (ВОМ)
ПрименимостьБЕЛАРУС-1523 / МТЗ-1523 и модификации
Тип заднего ВОМ (КП 16×8)Независимый, двухскоростной + синхронный, с плавным пуском (R35770)
Тип заднего ВОМ (КП 24×12)Независимый, четырёхскоростной + синхронный, с плавным пуском (R35771)
Направление вращенияПо часовой стрелке со стороны торца хвостовика (R35772)

Независимый режим ВОМ: скорости вращения

В независимом режиме скорость вращения хвостовика ВОМ определяется оборотами двигателя, но не зависит от скорости движения трактора. Переключение передачи и остановка трактора не прерывает работу ВОМ. Это стандартный режим для большинства навесных машин.

Конфигурация КППРежим ВОМСкорость хвостовика при 2200 об/мин двигателя
КП 16×8 (база)Режим I (стандарт ВОМ-540)540 об/мин
КП 16×8 (база)Режим II (стандарт ВОМ-1000)1000 об/мин
КП 24×12 (по заказу)Режим I, II, III, IV (четыре скорости)Разные скорости по каждому режиму
Любая КППСинхронныйПропорционально скорости движения трактора

Скорость 540 об/мин — исторический стандарт для машин среднего класса (косилки, разбрасыватели, кормосмесители). Скорость 1000 об/мин — для более мощных машин (кормоизмельчители, насосы, мощные разбрасыватели). Перед подключением машины проверьте, для какой скорости ВОМ она рассчитана — указано в документации на машину или на шильдике.

Синхронный режим ВОМ

В синхронном режиме хвостовик ВОМ вращается со скоростью, пропорциональной скорости движения трактора. При остановке трактора — ВОМ тоже останавливается. При разгоне — ускоряется.

Где применяется синхронный ВОМ:

  • Сеялки с нормой высева, привязанной к скорости движения — чем быстрее едет трактор, тем быстрее вращается высевающий аппарат
  • Разбрасыватели удобрений с дозированием по площади, а не по времени
  • Погрузочные машины с транспортёрами, где необходима жёсткая связь скорости подачи со скоростью движения

Синхронный ВОМ нельзя использовать с машинами, рассчитанными на постоянную скорость рабочего органа — при снижении хода трактора (например, в конце гона) рабочий орган будет вращаться медленнее нормы.

Хвостовики ВОМ

Вариант хвостовикаЧисло шлицСтандартГде используется
Штатно установлен на тракторе20 шлиц (R35773)ГОСТ 3480Большинство машин российского и белорусского производства
В ЗИП (1-й вариант поставки)21 шлиц (R35774)ГОСТ 3480 + ISO 500Машины с валом ВОМ-стандарт ISO
В ЗИП (2-й вариант поставки)6 шлиц (R35775)ISO 500Европейские импортные машины

Хвостовик меняют при смене типа машины. Перед покупкой агрегата уточняйте, на каком хвостовике рассчитан его кардан — 20, 21 или 6 шлиц. В комплекте поставки трактора уже есть нужные хвостовики, хранить их в удобном месте (ЗИП-ящик в кабине).

Передний ВОМ (по заказу)

Передний ВОМ — независимый, односкоростной (R35776). Устанавливается по заказу вместе с передней навеской (ПНУ). Применяется при фронтальном агрегатировании, например: сеялочный блок с передним приводом, активная фреза, смеситель-разбрасыватель с передним приводом.

Передний ВОМ работает от коробки отбора мощности в передней части двигателя через карданный вал. Включается отдельно от заднего ВОМ. При использовании одновременно переднего и заднего ВОМ нагрузка на двигатель суммируется — следите за температурным режимом.

Плавный пуск ВОМ: как работает

Функция плавного пуска реализована через гидроуправляемую фрикционную муфту ВОМ. При нажатии кнопки включения ВОМ давление масла нарастает постепенно — диски муфты сжимаются плавно в течение 3–5 секунд. Это снижает пиковый момент при включении в 5–10 раз по сравнению с мгновенным включением через жёсткую кулачковую муфту.

Плавный пуск особенно критичен для машин с инерционными рабочими органами:

  • Кормоизмельчители и дробилки (маховик массой 50–200 кг)
  • Шнековые смесители и транспортёры (застрявший материал создаёт пиковый момент)
  • Роторные косилки при пуске в густом травостое

Без плавного пуска подобные машины разрушают крестовины карданного вала привода за одну рабочую смену.

Признаки неисправностей ВОМ

СимптомВозможная причинаЧто делать
ВОМ не включаетсяНеисправность электрической цепи управления муфтой ВОМ или нет давления масла в муфтеПроверить предохранитель и кнопку ВОМ. Проверить давление масла. При норме — диагностика соленоида муфты
ВОМ включается, но не вращает орудие или вращает с проскальзываниемИзнос или разрушение дисков фрикционной муфты ВОМОбратиться в сервис. Продолжение работы с буксующей муфтой приводит к её перегреву и полному выходу из строя
Плавного пуска нет — орудие включается рывкомЗаклинил клапан плавного нарастания давления или неисправен его соленоидПроверить клапан; при неисправности — обратиться в сервис. Не работать с инерционными машинами (кормоизмельчители) до устранения
Вибрация и стук при работающем ВОМИзнос крестовины карданного вала машины или биение самого хвостовикаПроверить состояние крестовин кардана машины. Если биение у хвостовика трактора — диагностика подшипника хвостовика в сервисе
Подтёк масла из хвостовика ВОМИзнос сальника хвостовикаЗаменить сальник. Течь масла на кардан машины создаёт риск проскальзывания и пожара (масло попадает на горячие поверхности)

Частые вопросы

  • Сколько скоростей у ВОМ МТЗ-1523?

С базовой КП 16×8: задний ВОМ двухскоростной (540 и 1000 об/мин при 2200 об/мин двигателя) плюс синхронный режим. С КП 24×12: четырёхскоростной независимый плюс синхронный. По заказу — передний ВОМ (односкоростной независимый).

  • Сколько шлиц у ВОМ МТЗ-1523?

На тракторе штатно установлен хвостовик 20 шлиц (ГОСТ 3480). В ЗИП поставки входят хвостовики 21 шлиц (ISO 500) и 6 шлиц (ISO 500). Хвостовики взаимозаменяемы — меняют под конкретную машину. Перед агрегатированием уточняйте, какой хвостовик нужен.

  • В чём разница между независимым и синхронным ВОМ?

Независимый ВОМ: скорость хвостовика зависит только от оборотов двигателя, не зависит от скорости трактора. Синхронный ВОМ: скорость хвостовика пропорциональна скорости движения трактора. Синхронный нужен для сеялок и разбрасывателей, где норма высева/внесения привязана к площади, а не ко времени.

  • Почему важен плавный пуск ВОМ?

При мгновенном включении ВОМ с тяжёлой инерционной машиной (кормоизмельчитель, измельчитель соломы) пиковый крутящий момент на карданном вале в момент разгона в 5–10 раз превышает рабочий. Плавный пуск растягивает набор оборотов на 3–5 секунд — крестовины кардана и редуктор машины не получают ударной нагрузки.
